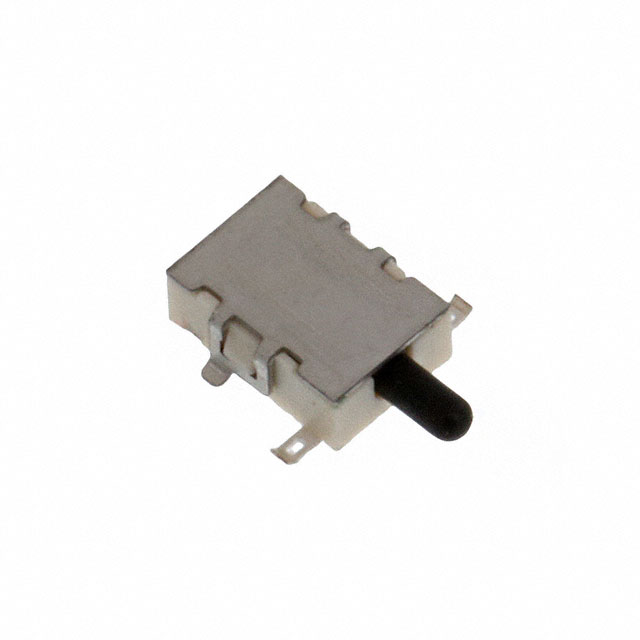

JJMH0UG200NCNMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: On-Mom SPST-NC 0.7N 50000Cycles 50000Cycles 100mA(DC) 贴片安装,黏合安装
供应商型号: 2911552
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 限位开关 JJMH0UG200NCNMRTR

JJMH0UG200NCNMRTR概述

    JJM系列检测开关:一款高性能的小型电子元器件

    1. 产品简介


    JJM系列检测开关是TE Connectivity推出的新型检测开关,广泛适用于汽车、仪器仪表、白色家电和电信等多个领域。它具有多种安装选项,包括水平或垂直操作,SMT(表面贴装技术)和通孔安装等多种选择,能够满足不同的设计需求。

    2. 技术参数


    JJM系列检测开关的主要技术规格如下:
    - 触点额定值: 100mA,12VDC
    - 接触电阻: 最大80mΩ
    - 绝缘电阻: 最小100MΩ@100VDC
    - 介电强度: 100VAC/1分钟
    - 操作力: 最大70gf
    - 行程: 2.00mm
    - 操作寿命: 50,000次
    - 工作温度范围: -10°C至+60°C
    - 存储温度范围: -30°C至+80°C

    3. 产品特点和优势


    - 环保合规: 符合RoHS标准,无卤素、无铅
    - 紧凑尺寸: 体积小巧,适合空间受限的设计
    - 灵敏检测: 操作手感优异,提供可靠的信号切换
    - 灵活配置: 提供带引导柱和无引导柱两种版本,以及常开(NO)和常闭(NC)电路选项

    4. 应用案例和使用建议


    - 应用领域: 广泛应用于汽车、电信设备、测量仪器等场景
    - 使用建议: 在高湿度、低温、高温和盐雾环境下使用时,确保开关经过相应测试以验证其性能。建议在产品储存期间避免极端温度和湿度条件,以免影响其可靠性和焊锡效果。

    5. 兼容性和支持


    - 兼容性: 与多种印刷电路板和焊接工艺兼容
    - 支持: TE Connectivity提供详尽的技术文档和客户支持,帮助用户更好地理解和使用该产品

    6. 常见问题与解决方案


    - 问题1: 开关的操作力过大
    - 解决方案: 检查操作方向和力度是否符合规范,必要时调整相关机械结构
    - 问题2: 开关接触不良
    - 解决方案: 确认接线正确且牢固,检查接触面是否有氧化或污渍,清洁后重新测试
    - 问题3: 温度适应性差
    - 解决方案: 确保在指定的工作温度范围内使用,并进行适当的环境测试以确保性能稳定

    7. 总结和推荐


    综上所述,JJM系列检测开关是一款在小型化、环保要求高的领域中表现出色的产品。其卓越的电气性能、紧凑的体积和灵活的配置使其成为各类应用的理想选择。建议在设计和开发过程中充分考虑其性能和适用性,以最大化发挥其优势。

JJMH0UG200NCNMRTR参数

参数
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
操作力 0.7N
开关功能 On-Mom
开关配置 SPST-NC
执行器角度 -
电流额定值 100mA(DC)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJMH0UG200NCNMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJMH0UG200NCNMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJMH0UG200NCNMRTR JJMH0UG200NCNMRTR数据手册

JJMH0UG200NCNMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
