4-794618-6

厂牌: TE CONNECTIVITY
产品描述: 16pin 3mm 2 3mm Header,Locking Ramp 5A 2.54μm 锡 黑色 通孔安装 28mm*10.88mm*11.92mm
供应商型号: N-4-794618-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794618-6

4-794618-6概述


    产品简介


    基本介绍

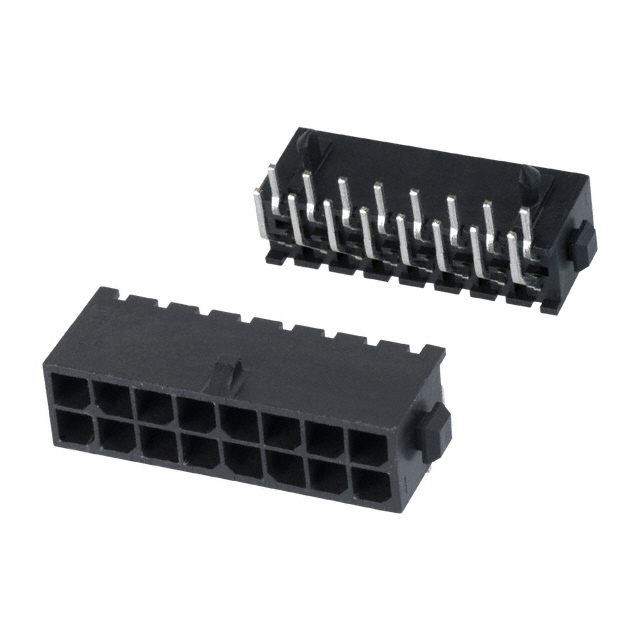

    本文介绍的是TE Connectivity生产的4-794618-6 Micro MATE-N-LOK PCB Mount Header。该产品属于电线到板连接器,具有16个位置(双排),中心线间距为3 mm(0.118英寸),采用直角焊接安装方式。它适用于电源电路应用,如计算机、通信设备和工业自动化系统等。

    技术参数


    主要技术规格
    - 产品类型: PCB Mount Header
    - 中心线间距 (Pitch): 3 mm (0.118 in)
    - 位置数: 16
    - 行数: 2
    - 连接系统: Wire-to-Board
    - 接触面积长度: 4.15 mm (0.163 in)
    - 接触尺寸: 0.64 mm (0.025 in)
    - 接触插针尺寸: 0.64 mm (0.025 in)
    - 额定电压: 250 VAC
    - 最大电流: 5 A
    - 操作温度范围: -40°C 至 105°C (-40°F 至 221°F)
    - 阻燃等级: UL 94V-0
    - 主体颜色: 黑色
    - 焊盘厚度: 2.54 - 7.62 µm (100 - 300 µin)
    物理特性
    - 连接器长度: 28 mm (1.102 in)
    - 连接器高度: 7.37 mm (0.29 in)
    - 板厚推荐值: 1.57 mm (0.062 in)
    - 行间距: 3 mm (0.118 in)
    环境条件
    - 最高操作温度: 105°C (221°F)

    产品特点和优势


    独特功能
    - 防水防尘: 采用全封闭设计(Fully Shrouded),有效防止灰尘和湿气进入。
    - 高电流承载能力: 最大电流可达5 A,适合高功率应用。
    - 耐高温: 操作温度范围宽广,可承受极端温度环境。
    - 认证合规: 符合多项国际安全标准,包括UL 94V-0和欧盟RoHS等。
    市场竞争力
    - 可靠性: 产品经过严格的测试和认证,确保其在各种严苛条件下的可靠性。
    - 多功能性: 可应用于多种行业和场景,如计算机、通信设备和工业控制等。
    - 用户友好: 易于安装,且支持通过孔焊接(Through Hole - Solder)。

    应用案例和使用建议


    实际应用场景
    - 计算机主板: 用于连接电源模块和主板。
    - 通信设备: 用于交换机和路由器的电源管理。
    - 工业自动化: 用于工业控制系统中的电源连接。
    使用建议
    - 温度控制: 在高功率应用中,应注意散热,避免过热影响性能。
    - 环境防护: 在潮湿环境中,考虑增加额外的防护措施。
    - 正确安装: 确保焊盘厚度一致,以提高焊接质量。

    兼容性和支持


    兼容性
    - 该产品与多种设备和其他电子元件兼容,适用于各种标准的电源连接。
    支持服务
    - 如需技术支持,可拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    常见问题
    1. 如何确认正确的焊盘厚度?
    - 参考技术手册中的规格表,确保焊盘厚度符合要求。

    2. 如何避免接触不良?
    - 确保所有接触点干净,无氧化物或其他污染物。

    3. 如何选择合适的焊接工艺?
    - 该产品支持再流焊(Reflow soldering),温度可达260°C。

    总结和推荐


    综合评估
    - 优点: 该产品具备高可靠性和多功能性,符合多种国际安全标准,适用于广泛的应用场景。
    - 适用性: 适用于高功率应用,对极端环境条件也有较好的适应性。
    - 市场定位: 该产品在市场上具有较强的竞争力,适用于各类工业和消费电子产品。
    推荐使用
    综上所述,4-794618-6 Micro MATE-N-LOK PCB Mount Header是一款值得推荐的产品。无论是从性能还是可靠性角度考虑,它都是电源连接领域的优秀选择。强烈建议在需要高可靠性和多功能性的应用中使用。

4-794618-6参数

参数
针脚数 16pin
间距-配接 3mm
排数 2
排距 3mm
触头镀层厚度 - 配接 2.54μm
防护等级 -
颜色 黑色
类型 Header,Locking Ramp
额定电流 5A
触头镀层 - 配接
长*宽*高 28mm*10.88mm*11.92mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

4-794618-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
