YR1B1K78CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 1.78KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 279-YR1B1K78CC
供应商: Mouser
标准整包数: 1

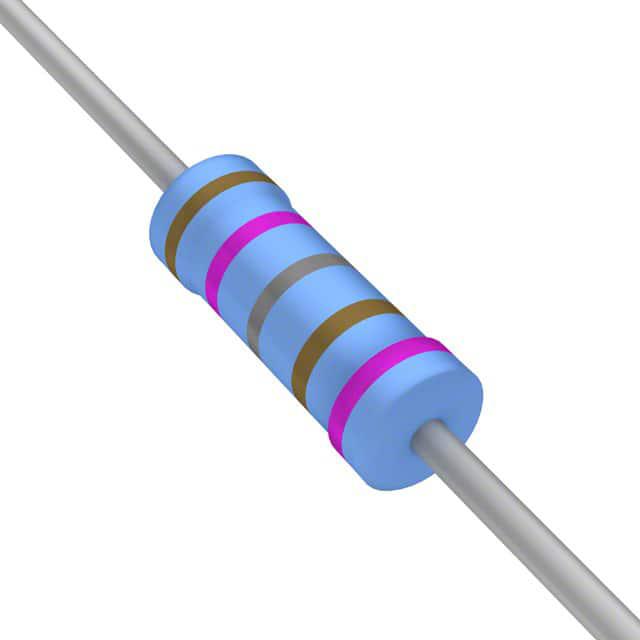

TE CONNECTIVITY 通孔电阻 YR1B1K78CC

YR1B1K78CC概述

    Precision Metal Film Fixed Resistors: Type R Series

    产品简介


    Precision Metal Film Fixed Resistors(精密金属膜固定电阻器)Type R 系列是一种高精度的金属膜电阻器,广泛应用于多种领域。这些电阻器具有出色的稳定性和低噪声特性,特别适用于需要长期稳定性的场合。Type R 系列不仅具有高精度(可达0.1%的容差),还拥有低温度系数(低至15ppm/°C),这使其成为许多电路设计的理想选择。

    技术参数


    - 额定功率:@ 70°C时为0.125W(YR8)、0.25W(ER8)和0.5W(CR8)
    - 电阻范围:最小值分别为51Ω、10Ω和10Ω;最大值分别为511kΩ、1MΩ和1MΩ
    - 容差:0.1%、0.25% 和 0.5%
    - 温度系数:±15 ppm/°C、±25 ppm/°C 和 ±50 ppm/°C
    - 极限元件电压:额定电压分别为200V(YR8)、250V(ER8)和350V(CR8)
    - 最大过载电压:400V(YR8)、500V(ER8)和700V(CR8)
    - 工作温度范围:-65°C 到 +155°C
    - 绝缘电阻:干燥条件下最小值为10,000兆欧
    - 表面温度与负载关系曲线:详细见下图
    ![Surface Temperature vs Load](https://example.com/surfacetemperatureload.png)

    产品特点和优势


    Type R系列电阻器的特点和优势包括:
    - 高精度:提供0.1%的容差,满足高精度应用需求。
    - 低温度系数:温度稳定性极高,适合苛刻环境下的应用。
    - 优异的稳定性和低噪声:在负载和极端环境条件下表现优异,适用于高可靠性和高精度要求的电路。
    - 多种封装选项:包括R8、R1和R2等多种型号,适用于不同的安装需求。

    应用案例和使用建议


    Type R系列电阻器广泛应用于各种电子设备中,如通信设备、工业控制系统、医疗设备和汽车电子。以下是典型的应用案例:
    - 通信设备:用于信号处理和滤波电路。
    - 工业控制:适用于各种传感器和执行器的精密电路中。
    - 医疗设备:由于其高精度和稳定性,常用于精密测量仪器中。
    使用建议:
    - 在使用时,确保选择适当的额定功率和工作温度范围,以避免过热。
    - 尽量避免过度弯曲引线,以防损坏内部连接。

    兼容性和支持


    Type R系列电阻器支持自动插入设备和切割及弯曲机,方便大规模生产使用。其通常以1000个为单位装入“弹药盒”中,便于运输和储存。
    厂商支持:
    Tyco Electronics 提供详尽的技术文档和客户支持,包括长期测试和短期测试结果,以帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    问题1:电阻器在高温环境下容易失效。
    解决方案:确保选择符合工作温度范围的型号,且注意散热设计。
    问题2:电阻器的阻值不稳定。
    解决方案:检查是否已正确安装,并确认是否按照规范进行了焊接。

    总结和推荐


    综上所述,Type R系列电阻器凭借其高精度、稳定的性能和广泛的适用范围,在众多电子应用中表现出色。无论是在通信设备、工业控制还是医疗设备中,Type R系列都是值得信赖的选择。因此,我们强烈推荐这款产品给需要高精度和稳定性的应用场合。

YR1B1K78CC参数

参数
电阻值 1.78KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B1K78CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B1K78CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B1K78CC YR1B1K78CC数据手册

YR1B1K78CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
10+ $ 0.7314 ¥ 6.1803
100+ $ 0.4081 ¥ 3.4484
500+ $ 0.283 ¥ 2.391
1000+ $ 0.2376 ¥ 2.0077
2000+ $ 0.2138 ¥ 1.8069
10000+ $ 0.2069 ¥ 1.7479
25000+ $ 0.2058 ¥ 1.739
库存: 2000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.45
