JJDVUUJ305NONMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.4N 50000Cycles 50000Cycles 10mA(DC) 贴片安装,黏合安装
供应商型号: 450-3312-2-ND
供应商: Digi-Key
标准整包数: 1

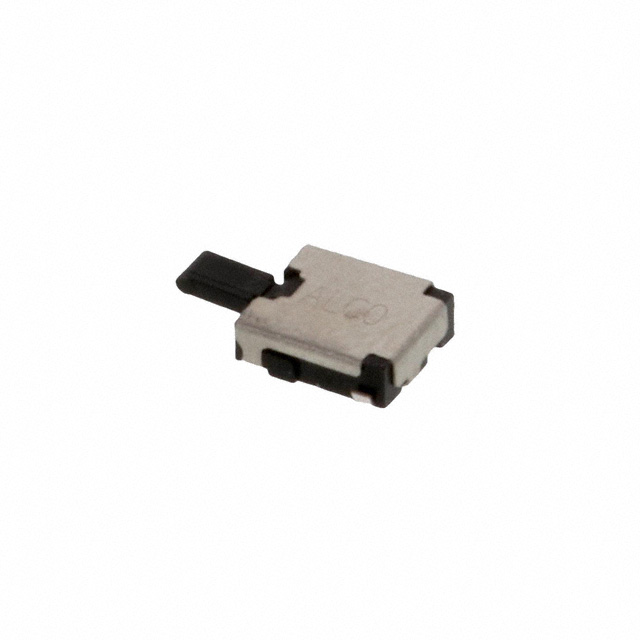

TE CONNECTIVITY 限位开关 JJDVUUJ305NONMRTR

JJDVUUJ305NONMRTR概述

    JJD Series – Detector Switches

    1. 产品简介


    TE Connectivity 推出了其 JJD 系列检测开关,适用于各种应用,包括水平或垂直操作选项,以及鸥翼型、J 型引脚和通孔安装方式。这些检测开关提供多种尺寸,适用于从汽车到电信的广泛领域。本系列的检测开关具有紧凑设计、快速检测响应等特点,适用于消费电子产品、安全控制装置和热能调节器等领域。

    2. 技术参数


    JJD 系列检测开关的主要技术参数如下:
    | 参数 | 规格 |

    | 联系额定值 | 100μA, 3VDV min.;1mA, 5VDC Max. |
    | 接触电阻 | ≤1Ω |
    | 绝缘电阻 | ≥100MΩ @ 100VDC |
    | 绝缘强度 | 100VAC/1分钟 |
    | 操作力 | ≤35gf(0.34N) |
    | 行程 | 2.50mm |
    | 操作寿命 | 50,000次循环 |
    | 工作温度范围 | -40°C至85°C |
    | 存储温度范围 | -20°C至70°C |

    3. 产品特点和优势


    - 紧凑设计:占用空间小,适用于高密度安装。
    - 快速检测响应:提供精确可靠的信号检测。
    - 多样的安装方式:支持鸥翼型、J 型引脚和通孔安装,适用范围广。
    - RoHS 合规:无卤素、无铅,符合环保标准。

    4. 应用案例和使用建议


    JJD 系列检测开关适用于多种场合,例如消费电子产品、安全控制装置和热能调节器。在实际使用中,可根据具体需求选择合适的安装方式。例如,在消费电子设备中,可以通过通孔安装方式提高稳定性。此外,建议在高温环境下使用时进行适当的散热处理,以保证其长期稳定运行。

    5. 兼容性和支持


    JJD 系列检测开关与多种电路板兼容,可采用手工焊接或回流焊接工艺。TE Connectivity 提供全面的技术支持,包括产品手册、在线帮助及售后服务,确保用户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    1. 接触电阻过高:检查接触面是否有污垢或氧化物,清洁后重新测试。
    2. 操作力过大:确认操作力是否符合规范,必要时调整安装位置。
    3. 操作寿命不足:检查操作频率和负载条件,确保不超过额定值。

    7. 总结和推荐


    JJD 系列检测开关以其紧凑的设计、快速的检测响应和多样化的安装方式,成为众多应用的理想选择。其优异的性能和可靠性使其在市场上具备很强的竞争力。对于需要高精度检测和可靠性的应用,我们强烈推荐使用 JJD 系列检测开关。

JJDVUUJ305NONMRTR参数

参数
操作力 0.4N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 10mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJDVUUJ305NONMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJDVUUJ305NONMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJDVUUJ305NONMRTR JJDVUUJ305NONMRTR数据手册

JJDVUUJ305NONMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
