KRPA-11AY-120

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 15ms 10A 240V@AC 2 Form C (DPDT-NO, NC) 2.25KΩ 17.5mA 240V 120V 支架安装,通孔安装 35.71mm*35.71mm*50.8mm
供应商型号: N-KRPA-11AY-120
供应商: 云汉优选
标准整包数: 1

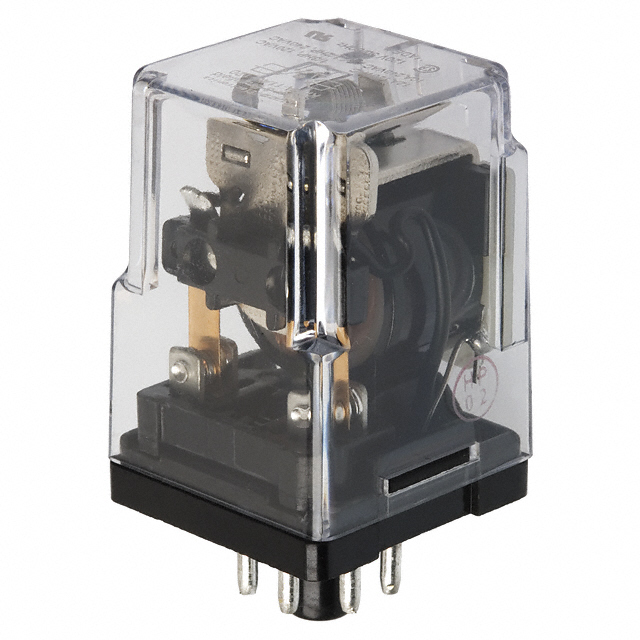

TE CONNECTIVITY 信号继电器 KRPA-11AY-120

KRPA-11AY-120概述


    产品简介


    Potter & Brumfield KRPA系列面板插件继电器是一款广泛应用于工业自动化、照明系统、行李处理和海洋设备等领域的通用型继电器。它具有多种形式的触点配置(1C、2C和3C),能够在高达240VAC的电压下工作,并且能够承受最大10A的电流。该继电器还提供了多种线圈电压选项,包括交流和直流电源,使其适用于广泛的工业应用场合。

    技术参数


    - 触点配置: 1C、2C和3C
    - 额定电压: 240VAC
    - 额定电流: 10A
    - 触点材料: Ag和AgCdO
    - 最小建议负载: 100mA,12VDC / 300mA,12VDC
    - 机械耐久性: 10^6次操作
    - 绝缘数据:
    - 开路触点间初始介电强度:1000Vrms
    - 触点与线圈间初始介电强度:1000Vrms
    - 相邻触点间初始介电强度:1000Vrms
    - 初始绝缘电阻:KRPA: 1000MΩ, KA: 100MΩ
    - 环境温度范围:
    - DC线圈:KRPA: -45°C至70°C,KA: -45°C至85°C
    - AC线圈:KRPA: -45°C至55°C,KA: -45°C至70°C
    - 类别保护:
    - IEC 61810 RTI - 防尘等级(KRPA和KA)
    - IEC 61810 RT0 - 开放式设计(KA)
    - 重量: 85g
    - 包装单位: 25个单元/盘,150个单元/箱

    产品特点和优势


    Potter & Brumfield KRPA系列面板插件继电器的独特之处在于其坚固耐用的设计和广泛的工作电压范围。其触点材料采用Ag和AgCdO,确保了高可靠性与长久使用寿命。此外,该继电器具备IP防护等级,能够适应各种恶劣的工业环境。通过提供多样的线圈电压选项,用户可以根据具体需求灵活选择合适的型号,从而提升系统的可靠性和灵活性。

    应用案例和使用建议


    KRPA系列面板插件继电器广泛应用于各种领域,例如:
    - 行李处理系统: 在机场和其他交通枢纽中,这些继电器可以用于控制行李传送带上的传感器和开关。
    - 照明系统: 继电器可用于自动化控制室内或室外照明系统。
    - 海洋设备: 在船载控制系统中,这些继电器能够安全地切换大功率设备,如电机和泵。
    使用建议:
    - 确保选择适当的线圈电压,以避免因过压导致的损坏。
    - 在安装过程中应注意继电器的额定电流,避免长时间超过其额定值运行。
    - 定期检查继电器触点的磨损情况,并及时更换,以保持最佳性能。

    兼容性和支持


    该继电器与其他标准电气装置兼容,可以方便地集成到现有的控制系统中。TE Connectivity公司提供全面的技术支持和服务,包括产品文档、安装指南和故障排除支持。如果有任何疑问或需要技术支持,可以通过访问公司的官方网站获取帮助。

    常见问题与解决方案


    - 问题1: 继电器不动作?
    - 解决方案:检查线圈是否接收到正确的电压,确认连接线没有松动或损坏。

    - 问题2: 继电器触点出现火花?
    - 解决方案:增加触点之间的负载,减少火花产生。或者考虑更换为更大功率的继电器。

    总结和推荐


    Potter & Brumfield KRPA系列面板插件继电器凭借其耐用性强、适用范围广的特点,成为了众多工业应用的理想选择。其灵活的线圈电压选项和良好的电气性能使其在市场上具有较强的竞争力。我们强烈推荐此款继电器给需要高性能、高可靠性的应用场合。

KRPA-11AY-120参数

参数
插入损耗 -
负载电流额定值 -
直流线圈电压 -
运行时间 15ms
释放时间 10ms
交流开关电压 240V
最大开关电流 10A
直流开关电压 240V@AC
线圈电阻 2.25KΩ
交流线圈电压 120V
触头外形 2 Form C (DPDT-NO, NC)
绝缘 -
线圈电流 17.5mA
长*宽*高 35.71mm*35.71mm*50.8mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 托盘

KRPA-11AY-120厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KRPA-11AY-120数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KRPA-11AY-120 KRPA-11AY-120数据手册

KRPA-11AY-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
