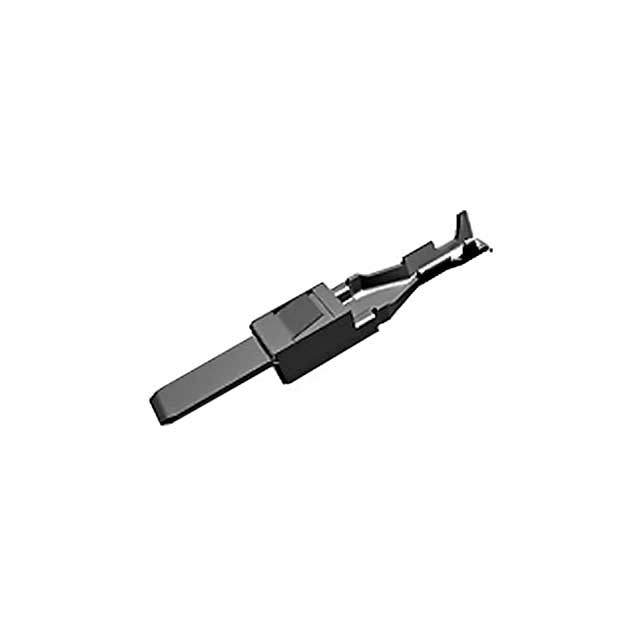

968679-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 锡 20-22 AWG 压入式
供应商型号: 968679-2
供应商: 国内现货
标准整包数: 5000
TE CONNECTIVITY 矩形连接器 - 触头 968679-2

968679-2概述

    # 产品概述

    产品简介


    本电子元器件是一款用于汽车行业的微功率Quadlock型接插件(Receptacle)。它具有2.8 mm [0.11 in] 的插接片宽度和0.63 mm [0.024 in] 的厚度,适用于22至20 AWG线径,特别适用于需要高电流传输的应用场合。

    技术参数


    以下是该产品的关键技术参数和性能指标:
    - 线径范围:22 - 20 AWG
    - 接触尺寸:2.8 mm
    - 工作电流范围:25 - 40 A
    - 插接片宽度:2.8 mm [0.11 in]
    - 插接片厚度:0.63 mm [0.024 in]
    - 端子类型:插槽(Receptacle)
    - 接触镀层:锡(Tin, Sn)
    - 温度范围:-40°C 至 130°C
    - 绝缘材料直径范围:1.1 - 1.6 mm [0.043 - 0.063 in]

    产品特点和优势


    独特功能
    - 180°接插式设计:支持正向180°连接,可有效节省空间,提高装配效率。
    - 锁紧机构:通过锁定闩提供可靠的电气连接。
    - 密封性:可选配密封,增强防水防尘性能,适用于严苛的工作环境。
    市场竞争力
    - 高性能:25 - 40 A的大电流传输能力,保证了系统的稳定运行。
    - 广泛适用性:适用于多种线径和绝缘材料,适应不同应用场景的需求。
    - 环境友好:符合欧盟RoHS、ELV、REACH等多项环保标准,确保长期可靠性。

    应用案例和使用建议


    实际应用场景
    此接插件广泛应用于汽车制造行业,特别是在需要大电流传输的电气系统中。例如,在电动汽车的电池管理系统中,可以作为连接电池模块和控制单元的关键部件。
    使用建议
    - 安装注意事项:确保正确选择合适的线径,避免电流过大导致接触不良。
    - 维护保养:定期检查接插件连接状态,保持清洁干燥,延长使用寿命。

    兼容性和支持


    兼容性
    - 可以与铜质基材电线配套使用,确保良好的导电性能。
    - 与相关工具如专用剥线钳、压线钳等配套使用,进一步提高操作效率。
    厂商支持
    - 客户可通过拨打 +1 800 522 6752 获得技术支持,享受厂商提供的优质售后服务。

    常见问题与解决方案


    问题1:接触电阻过高
    解决办法:检查接触面是否清洁,适当施加力确保紧密贴合。
    问题2:插拔困难
    解决办法:确保使用正确的压接工具进行压接操作,避免过度弯曲或损坏端子。

    总结和推荐


    综合评估
    这款Micro Power Quadlock型接插件凭借其高性能、可靠性和广泛的兼容性,在汽车电子系统中表现优异。它不仅具备出色的电流传输能力和耐久性,还严格遵循国际环保标准,是理想的高端汽车零部件之一。
    推荐使用
    强烈推荐使用此款接插件,特别是对于那些对可靠性要求极高的应用场合。无论是从技术性能还是环境友好性方面,都值得信赖。

968679-2参数

参数
触头端接 压接
触头镀层厚度 -
类型 功率
线规 20-22 AWG
触头镀层
安装方式 压入式
零件状态 在售
包装方式 卷带包装
