K10P-11D55-110

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 13ms 15A 120V@AC 110V 2 Form C (DPDT-NO, NC) 11KΩ 10mA 120V 通孔安装 28.2mm*21.8mm*34.9mm
供应商型号: N-K10P-11D55-110
供应商: 云汉优选
标准整包数: 1

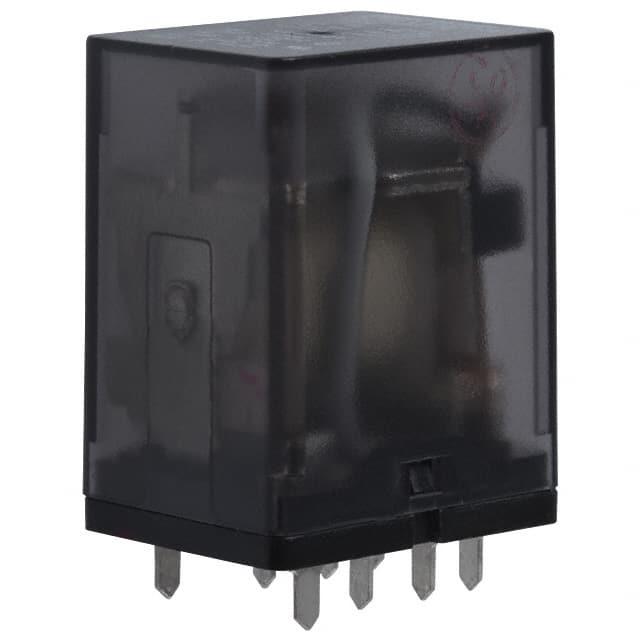

TE CONNECTIVITY 信号继电器 K10P-11D55-110

K10P-11D55-110概述

    K10 系列微型继电器技术手册

    1. 产品简介


    K10系列微型继电器是一种通用工业继电器,具有多种接触形式和电气特性。这款继电器适用于工业控制、医疗设备及电机控制等领域。该产品提供了多样化的安装选项,包括插座、印刷电路板(PCB)和顶法兰式安装。

    2. 技术参数


    - 接触数据
    - 接触排列:2组常闭(NC),2组常开(NO),1组常闭+1组常开
    - 额定电压:120VAC
    - 额定电流:15A
    - 接触材料:银(Ag),银镉氧化物(AgCdO),银锡氧化铟(AgSnOInO)
    - 最小推荐接触负载
    - 银(Ag):100mA,12VDC
    - 银镉氧化物(AgCdO)和银锡氧化铟(AgSnOInO):300mA,12VDC
    - 初始接触电阻:最大100mΩ
    - 操作频率:每小时360次
    - 动作/释放时间:最大13/10ms
    - 机械耐久性:10x10^6 操作周期
    - 线圈数据
    - 直流线圈:6VDC至110VDC
    - 交流线圈:6VAC至240VAC
    - 绝缘数据
    - 初始介电强度:常开触点间1000Vrms,触点与线圈之间1500Vrms,相邻触点之间1500Vrms,线圈与框架之间1500Vrms
    - 初始浪涌耐受电压:相邻触点间1000MΩ@500VDC
    - 环境温度范围:-45°C至70°C

    3. 产品特点和优势


    K10系列微型继电器具有以下特点:
    - 多种接触配置:提供2组常闭、2组常开和1组常闭+1组常开组合,适用于不同需求。
    - 广泛的额定电压和电流:能够处理高达120VAC的额定电压和15A的额定电流,适用于大多数工业应用场景。
    - 高耐久性:机械寿命高达10x10^6 操作周期,确保长期稳定运行。
    - 兼容性强:支持多种安装方式,包括插座、PCB和顶法兰安装,易于集成到各种系统中。

    4. 应用案例和使用建议


    K10系列微型继电器广泛应用于工业控制系统、医疗设备和电机控制等领域。例如,在自动化生产线中,它可以用于控制电动机的启停;在医疗设备中,可以用于调节和控制各类电路。为了更好地发挥其性能,建议在选择型号时根据具体应用场合所需的电压和电流进行匹配。

    5. 兼容性和支持


    该继电器产品支持多种电气接口和安装方式,便于与其他电子元件和设备兼容。TE Connectivity提供全面的技术支持和服务,包括产品的选型指导、安装调试和售后维护。

    6. 常见问题与解决方案


    - Q:如何正确接线以避免错误连接?
    - A:严格按照产品手册中的接线图进行连接,确保正确的接触配置和电压等级。
    - Q:继电器在高温环境下是否会损坏?
    - A:不会,K10系列的温度范围为-45°C至70°C,符合工业标准要求。

    7. 总结和推荐


    K10系列微型继电器以其多样的配置、出色的性能和广泛的应用场景,成为工业领域的理想选择。该产品的高耐久性和可靠性使其在市场上具有较强的竞争力。对于需要高性能继电器的应用场合,我们强烈推荐使用K10系列微型继电器。

K10P-11D55-110参数

参数
线圈电阻 11KΩ
最大开关电流 15A
直流线圈电压 110V
交流开关电压 120V
直流开关电压 120V@AC
触头外形 2 Form C (DPDT-NO, NC)
线圈电流 10mA
运行时间 13ms
插入损耗 -
负载电流额定值 -
释放时间 10ms
绝缘 -
交流线圈电压 -
长*宽*高 28.2mm*21.8mm*34.9mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

K10P-11D55-110厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

K10P-11D55-110数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY K10P-11D55-110 K10P-11D55-110数据手册
