52291-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 红色圆形端子 绝缘端子, PLASTI-GRIP系列, M10 (3/8)螺栓, 9.91mm内环直径, 最大线规10.5mm²
供应商型号: 18E8-52291-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 52291-1

52291-1概述

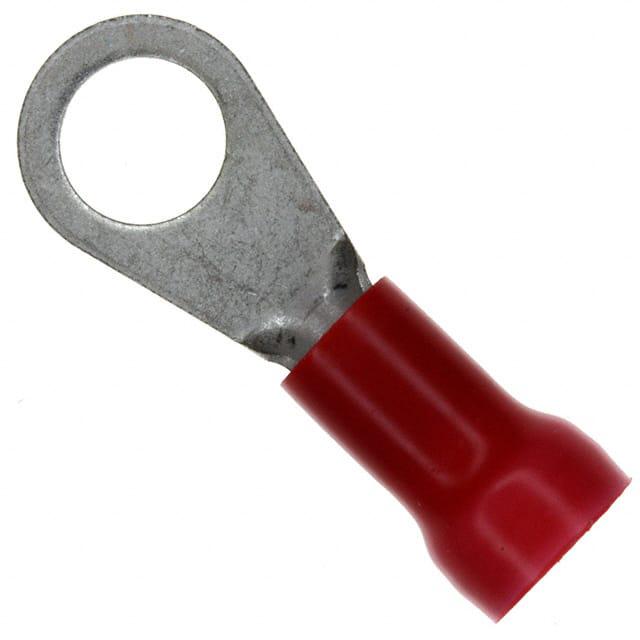

    # 电子元器件产品技术手册:Closed Ring Tongue Terminal

    产品简介


    本产品为封闭式舌型端子(Closed Ring Tongue Terminal),型号为52291-1,适用于电线直径为8 AWG的安装环境。其主要用于工业及汽车电子设备的连接与固定,提供可靠的电气连接。由于其出色的机械强度和耐热性能,这些端子被广泛应用于电源系统、电机控制和各种仪器仪表中。

    技术参数


    - 产品型号: 52291-1
    - 舌型尺寸: 3/8
    - 适用导线面积: 13100 – 20800 CMA
    - 接触特性:
    - 绝缘套颜色: 红色
    - 接触类型: 封闭式
    - 终端方向: 直插式
    - 镀层材料: 锡
    - 电气特性:
    - 电压额定值: 600 V
    - 机械特性:
    - 舌厚度: 0.79 mm [0.031 in]
    - 产品长度: 43.08 mm [1.696 in]
    - 最大绝缘直径: 9.14 mm [0.36 in]
    - 操作温度范围: 105°C [221°F]

    产品特点和优势


    这款52291-1封闭式舌型端子具有多种显著特点,使其在市场上具有很高的竞争力。具体包括:
    - 封闭式设计: 保证了连接点的防护性,防止外部污染物侵入。
    - 直插式安装: 方便快捷的安装方式,节省了大量人工时间。
    - 高强度锡镀层: 提高了端子的耐腐蚀性和电气性能,延长了使用寿命。
    - 红色绝缘套: 高辨识度的设计,便于区分不同的电路连接。

    应用案例和使用建议


    应用案例
    该产品广泛用于工业及汽车电子设备中,特别是在需要承受较高电流负载的应用环境中。例如,在发电机控制系统中,该端子能够确保电气连接的可靠性,避免因连接不良导致的安全隐患。
    使用建议
    - 确保正确安装: 在安装时,请确保导线和端子之间的连接牢固且无松动,以确保电气连接的安全可靠。
    - 注意温升情况: 在使用过程中,需要注意检查端子的温升情况,确保在正常范围内,避免过热引发火灾等安全事故。

    兼容性和支持


    此端子适用于铜基材导线,并且支持镀锡处理。该产品可与其他标准的绝缘套管配合使用,确保电气连接的稳定性。制造商提供了丰富的技术支持,包括电话支持(+1 800 522 6752)以及在线文档资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后端子出现松动 | 检查安装是否符合规范,必要时重新压接端子 |
    | 端子表面出现锈蚀 | 清洁端子表面并重新涂覆防腐剂 |
    | 导线插入后不易拆卸 | 检查是否使用正确的工具进行拆卸 |

    总结和推荐


    总体而言,52291-1封闭式舌型端子凭借其优异的电气特性和机械性能,成为众多工业和汽车电子应用的理想选择。其易于安装、高可靠性等特点使其在市场上占据了一席之地。建议用户在选择该产品时充分考虑其应用场景及需求,从而做出最合适的选择。

52291-1参数

参数
长*宽*高 43.08mm*14.91mm*1.02mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

52291-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

52291-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 52291-1 52291-1数据手册

52291-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
