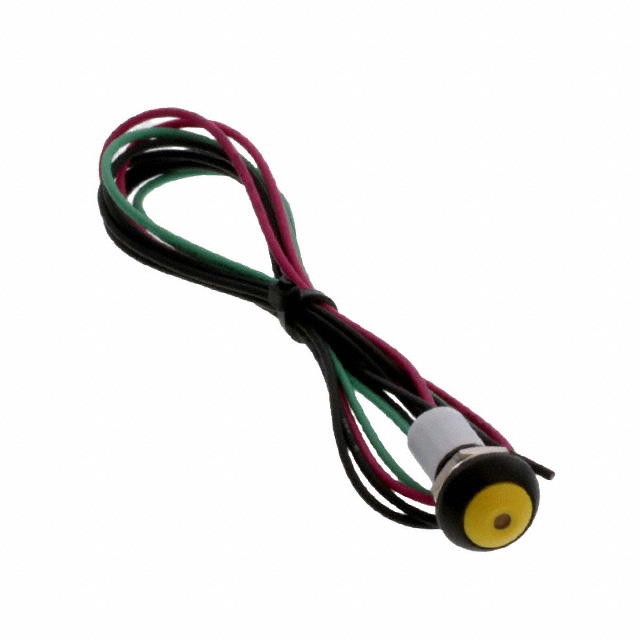

PB6B2FM5M1CAL07S500

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: 圆形,按钮 Off-Mom SPST-NO 圆形-13.60(Dia) 1000000Cycles 50V 125V 蓝色 500000Cycles 125mA(AC),200mA(DC) 导线安装,面板安装
供应商型号: 2892323
供应商: element14
标准整包数: 1
TE CONNECTIVITY 按钮开关 PB6B2FM5M1CAL07S500

PB6B2FM5M1CAL07S500概述

    防护型按钮开关技术手册

    1. 产品简介


    防护型按钮开关(Sealed Pushbutton Switches)是TE Connectivity公司推出的一款高可靠性的微型开关产品。这类开关不仅具备密封设计,还支持多种颜色及不同类型的指示灯,能够满足工业、仪表、通信设备及控制系统的多样化需求。该系列开关有四种不同的驱动器类型:高帽、圆帽、平帽和带LED灯的平帽,适用于各种复杂的安装环境。

    2. 技术参数


    该产品的主要技术参数如下:
    - 最大电流/电压额定值(电阻负载):400 mA 32 VAC / 200 mA 50 VDC / 125 mA 125 VAC。
    - 初始接触电阻:无引脚情况下≤50mΩ;带引脚情况下≤100mΩ(焊线电阻除外)。
    - 绝缘电阻:最小为1 GΩ,测试电压为500 VDC。
    - 耐压强度:1,500 VAC RMS。
    - 全负载下的电气寿命:500,000次循环。
    - 操作温度范围:-30°C至85°C。
    - 面板厚度:1.5 mm 至 4 mm。
    - 总行程:1.5 mm。
    - 操作力:3 N至6 N。
    - 机械寿命:1,000,000次循环。
    - 防尘防水等级:IP68(1米水深下60分钟)。
    - 手动焊接温度:约350°C。
    - 波峰焊接推荐温度:260±5°C,持续时间最多5秒。
    - 材料:盖子采用聚酰胺6/6,推杆部分分为PC(聚碳酸酯)和聚酰胺6/6两种,橡胶采用硅胶,衬套为聚酰胺6/6,外壳为二苯基甲烷四甲酸酯(DAP),终端和触点为铜合金,表面镀金银。


    3. 产品特点和优势


    - IP68等级:确保在极端环境下仍能正常工作。
    - 易于安装:提供焊接或500毫米长引脚选项,方便快捷安装。
    - 多色彩选择:黑色、红色、黄色、绿色和蓝色,同时支持多色LED,提高识别度和美观度。
    - 长期可靠性:采用先进的LED照明技术,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 工业设备:适用于需要高可靠性的机械设备。
    - 仪表:可以作为各种测量仪器的输入控制部件。
    - 通信设备:在通讯设备中用于开关信号控制。
    - 控制设备:适合各类控制系统中的按键操作。
    使用建议:根据具体的应用场合选择合适颜色的开关,以确保良好的视觉反馈效果。考虑到长期使用的耐久性,建议在恶劣环境中使用时加装保护措施,避免频繁误操作导致的损坏。

    5. 兼容性和支持


    该产品与其他设备兼容性良好,可以通过标准连接方式集成到系统中。TE Connectivity公司提供详尽的技术支持服务,包括在线帮助(www.te.com/help)和实时聊天工具,以便于解决用户在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题1:在高温环境下,开关的性能如何?
    - 解答:虽然在-30°C至85°C的宽泛温度范围内都能保持稳定性能,但在极端高温条件下可能会出现轻微性能波动,建议使用时注意散热。
    - 问题2:能否通过编程来控制开关的状态?
    - 解答:此型号的开关目前不支持编程控制,只能通过物理操作来改变状态。如果需要进行自动化控制,可能需要结合其他控制器设备共同实现。

    7. 总结和推荐


    综合来看,TE Connectivity的这款防护型按钮开关以其高可靠性、多色彩选择及易于安装的特点,在多个应用领域展现出强大的竞争力。特别适合在对环境适应能力要求较高的场合下使用。因此,我们强烈推荐此款产品给需要高品质微型开关的客户。

PB6B2FM5M1CAL07S500参数

参数
开关配置 SPST-NO
电流额定值 125mA(AC),200mA(DC)
电气寿命 500000Cycles
执行器类型 圆形,按钮
最大直流触点电压 50V
开关功能 Off-Mom
最大交流触点电压 125V
面板开孔尺寸 圆形-13.60(Dia)
指示颜色 蓝色
机械寿命 1000000Cycles
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

PB6B2FM5M1CAL07S500厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PB6B2FM5M1CAL07S500数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY PB6B2FM5M1CAL07S500 PB6B2FM5M1CAL07S500数据手册

PB6B2FM5M1CAL07S500封装设计

查看详情并下载
Symbol
Footprint
3D Model
