2176405-6

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 680Ω ±5% 5W ±100ppm/℃ 4320
供应商型号: Q-2176405-6
供应商: 期货订购
标准整包数: 2000

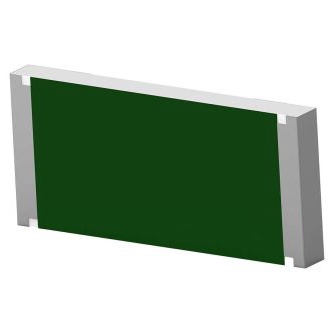

TE CONNECTIVITY 贴片电阻 2176405-6

2176405-6概述

    # TE Connectivity 3550系列SMD高功率电阻

    产品简介


    TE Connectivity最近推出了这款厚膜高功率器件——3550系列SMD高功率电阻。它属于我们流行的3522系列的姐妹产品,适合大规模自动化贴装,并适用于大多数应用场景。这些电阻标准装于每盘1000件的7英寸卷带中。

    技术参数


    以下是该型号的技术参数列表:
    | 参数 | 规格 |

    | 额定功率 (70°C) | 5W |
    | 电阻范围 | 1Ω ~ 10MΩ |
    | 电阻容差 | ±1%, ±5% |
    | 温度系数 | 1Ω ~ 10Ω ≤ ±200 PPM/℃ |
    10.1Ω ~ 10MΩ ≤ ±100 PPM/℃ |
    | 最大工作电压 | 300V |
    | 过载电压 | 600V |
    | 绝缘耐压 | 600V |
    | 工作温度范围 | -55℃ ~ 155℃ |

    产品特点和优势


    1. 高功率密度:可在4320尺寸封装内达到5W的功率处理能力。
    2. 自动贴装兼容:适合自动化生产线使用,便于大批量生产。
    3. 优异的电气性能:具备±1%和±5%两种容差选项,满足不同精度需求。
    4. 宽广的工作温度范围:-55℃到155℃,适应各种恶劣环境。
    5. 环保材料:符合欧盟RoHS、PAHs和PFOS指令要求,并采用无卤材料,更环保安全。

    应用案例和使用建议


    应用案例
    该电阻广泛应用于汽车电子、工业控制、电源管理等领域。例如,在汽车电子产品中,它们用于过流保护和分压电路。
    使用建议
    1. 确保正确焊接:使用波峰焊时,需要保证至少95%的焊料覆盖率;在回流焊过程中,建议调整焊接温度和时间以适应不同的PCB材料。
    2. 防护措施:避免长时间暴露在高湿度环境下,这可能会导致电阻的阻值变化。如果需要在高湿度环境中使用,可以考虑使用防潮包装。

    兼容性和支持


    兼容性
    该产品与其他标准SMD工艺兼容,适用于各类电路板设计。此外,其7英寸卷带包装方便自动化贴装机使用。
    支持
    制造商提供电话、电子邮件和在线聊天支持服务。更多帮助信息,请访问 [TE Connectivity 官方网站](https://www.te.com/help)。

    常见问题与解决方案


    1. 电阻值不准确
    - 解决方案:请检查所选电阻的容差选项,确保选择合适的精度等级(±1% 或 ±5%)。
    2. 焊接后阻值变化
    - 解决方案:请按照推荐的焊接曲线进行操作,并确保使用正确的焊接温度和时间。
    3. 温度循环测试不合格
    - 解决方案:请参考相关标准并确保使用规范的测试方法和条件进行测试。

    总结和推荐


    综合评估
    3550系列SMD高功率电阻具有出色的功率密度、自动贴装兼容性、宽泛的工作温度范围和优异的电气性能。该产品非常适合各种高可靠性应用场景,特别是在高功率、高温及高湿环境中使用。
    推荐使用
    综合来看,3550系列SMD高功率电阻是高可靠性和高性能要求场合的理想选择。对于那些对电子元器件质量和性能有严格要求的应用,强烈推荐使用该系列产品。

2176405-6参数

参数
电阻值 680Ω
精度 ±5%
额定功率 5W
温度系数 ±100ppm/℃
通用封装 4320

2176405-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2176405-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 2176405-6 2176405-6数据手册

2176405-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.6625 ¥ 5.4325
20000+ $ 0.6375 ¥ 5.2275
40000+ $ 0.6 ¥ 4.92
100000+ $ 0.5625 ¥ 4.6125
200000+ $ 0.525 ¥ 4.305
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 10865
