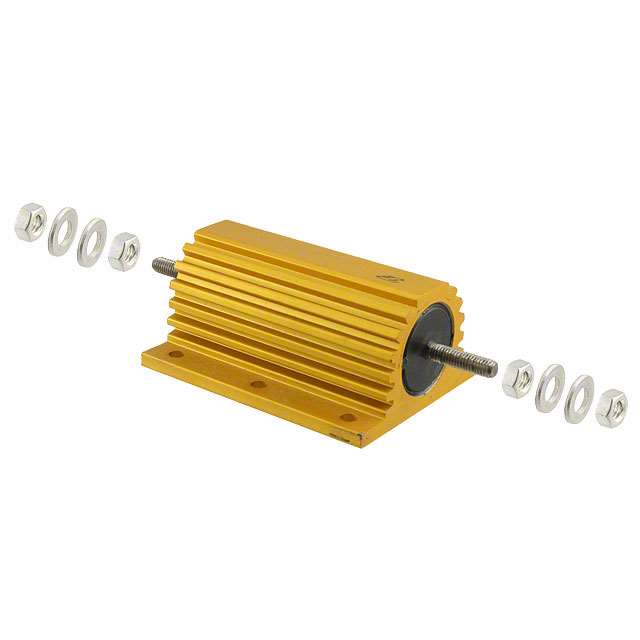

HSC200100RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 100Ω 200W 法兰安装 90mm*73mm*42mm
供应商型号: 272759
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSC200100RJ

HSC200100RJ概述

    高品质铝制外壳功率电阻产品技术手册

    1. 产品简介


    铝制外壳功率电阻(HS系列)是TE Connectivity公司设计并生产的高品质电阻器,适用于多种工业应用场景。此系列产品提供从5瓦到300瓦的额定功率选择,可以满足不同场合下的高功率需求。HS系列电阻器以其优异的稳定性和可靠性而著称,适合用于刹车、平衡、电容器充电与放电、防浪涌保护及过滤等场合。此外,TE Connectivity还提供500瓦和1000瓦版本的电阻器以适应更多特殊需求。

    2. 技术参数


    | 参数 | 描述 |

    | 功率 | 5瓦至300瓦 |
    | 最大功率(带散热片) | HSA系列:5.5至75瓦;HSC系列:50至300瓦 |
    | 最大功率(无散热片) | HSA系列:10至45瓦;HSC系列:50至75瓦 |
    | 阻值范围 | HSA系列:R01至10kΩ;HSC系列:R05至100kΩ |
    | 最大工作电压 | DC或ACrms:HSA系列160至1400V;HSC系列1900至2500V |
    | 绝缘电阻 | 干燥条件:≥10,000MΩ;潮湿测试后:≥1,000MΩ |
    | 热稳定性 | 100小时老化试验后的阻值变化:≤2% |

    3. 产品特点和优势


    - 可靠的设计:拥有超过50年的设计与制造经验,产品质量可靠。
    - 广泛应用:提供从5瓦到300瓦的功率选择,适用于各类工业场合。
    - 定制化服务:可根据客户需求提供不同的绕组、端子、安装方式等定制化解决方案。
    - 高效能:具备低电阻、低电感和高电压版本的选择,适用于高标准的应用场景。

    4. 应用案例和使用建议


    HS系列电阻器广泛应用于各种工业场景中,如电容器的充电与放电过程、电气机械的一般用途、电源供应系统等。对于需要长时间连续工作的场景,建议选用带有标准散热片的型号以提高热稳定性。在极端环境下使用时,建议采用更高额定功率的型号或加强冷却措施。

    5. 兼容性和支持


    HS系列电阻器可与其他标准电子元件配合使用,适用于广泛的电子系统集成项目。TE Connectivity为用户提供全面的技术支持和维护服务,包括但不限于安装指导、性能测试及故障排除等服务。客户可通过电子邮件、电话或在线聊天获得帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不足导致过热 | 使用更大尺寸的散热片或增加风扇强制散热。 |
    | 长时间工作导致电阻值变化 | 定期检测电阻值,必要时更换。 |
    | 安装过程中螺纹损坏 | 重新钻孔或使用适配器连接。 |

    7. 总结和推荐


    综上所述,TE Connectivity的铝制外壳功率电阻(HS系列)是一款在工业应用中表现出色的产品。它具有高稳定性和可靠性,并且能够通过定制化的解决方案来满足不同客户的需求。考虑到其出色的性能和长期的应用记录,强烈推荐此系列产品给需要高性能功率电阻器的客户。

HSC200100RJ参数

参数
温度系数 ±50ppm/℃
精度 ±5%
额定功率 200W
电阻个数 -
引脚数量 -
电阻值 100Ω
长*宽*高 90mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC200100RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC200100RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSC200100RJ HSC200100RJ数据手册

HSC200100RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 274.3401
2+ ¥ 274.3401
3+ ¥ 245.8088
5+ ¥ 245.8088
10+ ¥ 241.4193
20+ ¥ 237.0299
50+ ¥ 237.0299
100+ ¥ 237.0299
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 274.34
直接购买
加入购物车
