首页  >  产品百科  >  T9EV1D14-22

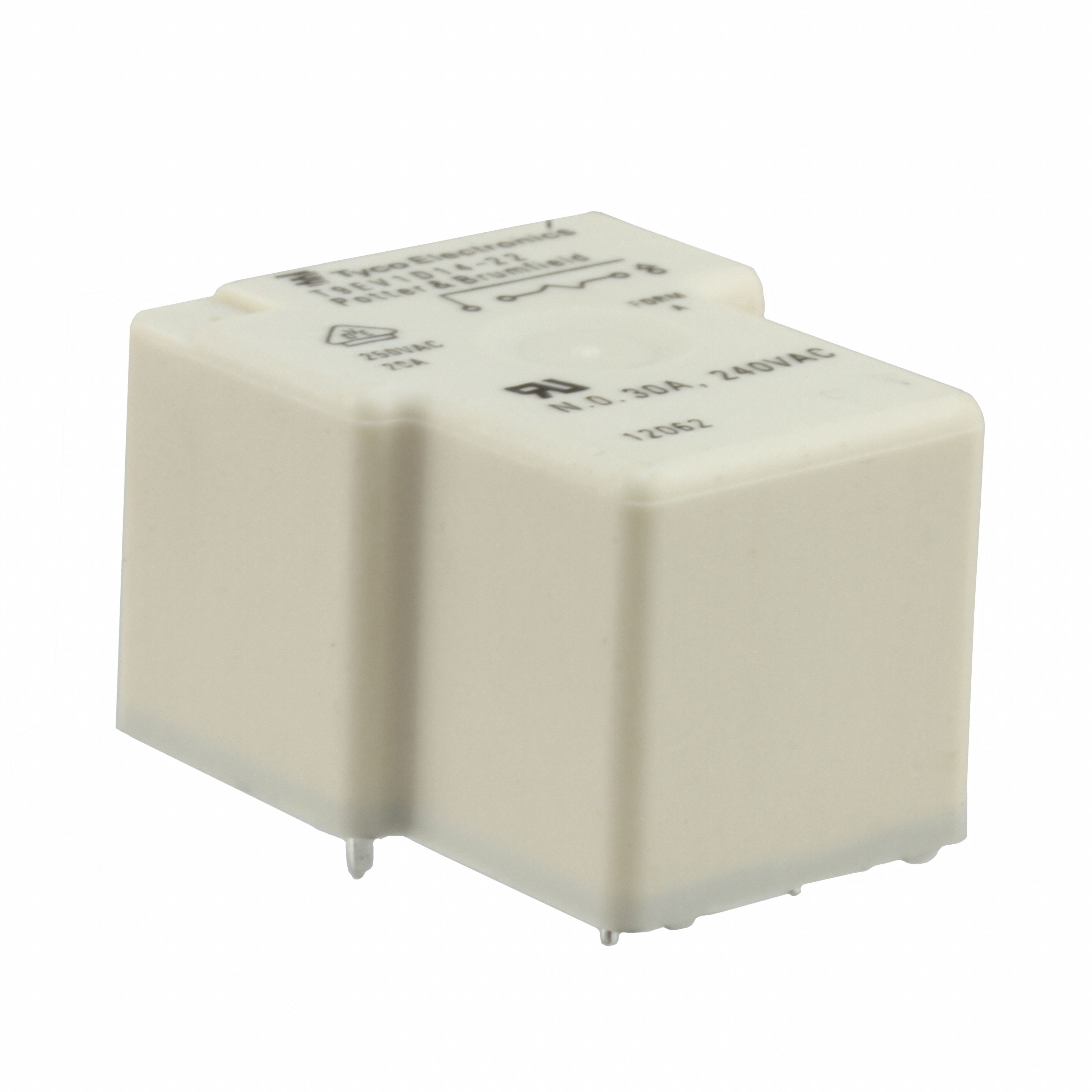

T9EV1D14-22

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装
供应商型号: T9EV1D14-22
供应商: Master
标准整包数: 50
TE CONNECTIVITY 其他继电器 T9EV1D14-22

T9EV1D14-22概述

    # Potter & Brumfield 高功率 PCB 继电器 Power PCB Relay T9E 技术手册解析

    产品简介


    Potter & Brumfield 的 Power PCB Relay T9E 是一款通用型高功率 PCB 继电器,专为需要可靠开关性能的应用设计。它适用于多种工业环境,包括 HVAC(暖通空调)、电源供应、家用电器、测量与控制等领域。T9E 系列继电器支持单刀单掷(SPST-NO)和单刀双掷(SPDT)两种触点配置,通过提供可定制的线圈电压选项,满足不同用户需求。

    技术参数


    | 参数项 | 规格描述 |

    | 线圈电压范围 | 6VDC 至 110VDC |
    | 功率(标准) | 1W 或 900mW |
    | 工作温度范围 | -40°C 至 +85°C / +105°C |
    | 爬电距离/电气间隙 | ≥3mm/4mm |
    | 初始绝缘电阻 | ≥1×10⁹Ω |
    | 接触形式 | 1 个 SPST-NO (NO),或 1 个 SPDT (NO/NC) |
    | 额定电流 | 30A(最大),20A/10A(接触切换能力) |
    | 额定电压 | 240VAC |
    | 最大切换负载 | 7500VA(最大断开容量) |
    | 接触材料 | AgSnOInO(可选 AgCdO) |
    | 绝缘等级 | UL Class F 标准 |
    | 机械寿命 | 10⁷ 次操作 |

    产品特点和优势


    1. 高可靠性:采用先进的接触设计和 AgSnOInO 接触材料,确保长期稳定运行。
    2. 广泛的适用性:支持多电压选项(6VDC 至 110VDC),满足多样化的电源环境需求。
    3. 抗振抗震性能优异:符合 IEC 标准的振动和冲击测试要求,适合恶劣工作条件。
    4. 阻燃设计:外壳材质符合 IEC60335-1,具有良好的耐热和阻燃性能。
    5. 环保合规:满足欧盟 RoHS/ELV 和中国 RoHS 要求,对环境友好。

    应用案例和使用建议


    应用案例:
    - HVAC 系统:作为主控继电器用于温度调节和开关状态管理。
    - 家用电器:用于洗衣机或冰箱的控制电路,支持大电流切换。
    - 工业自动化:连接传感器和执行机构,实现远程控制。
    使用建议:
    1. 匹配负载选择:根据负载功率选择合适的额定电流和断开容量。
    2. 保持冷却环境:避免高温环境下长时间运行以延长使用寿命。
    3. 注意安装方向:确保线圈连接正确,避免极性错误导致损坏。

    兼容性和支持


    T9E 系列继电器支持多种 PCB 安装方式(焊接和快接端子),便于灵活集成到不同的电路板设计中。此外,厂商提供了全面的技术支持和认证服务,如 UL 和 VDE 认证,用户可通过官方渠道获取产品技术资料及更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不动作 | 检查供电电压是否在规定范围内;确认接线无误。 |
    | 接触烧蚀或接触不良 | 更换高导电性的 AgSnOInO 接触材料的继电器;清洁触点表面。 |
    | 环境温度过高 | 降低周围温度,必要时增加散热措施。 |

    总结和推荐


    Potter & Brumfield Power PCB Relay T9E 是一款性能优越的高功率继电器,广泛应用于需要频繁切换大电流的工业和消费类场景。凭借其高可靠性、广泛的电压适配性及环保特性,该产品在市场上极具竞争力。建议在需要高性能开关解决方案的项目中优先考虑此型号。
    推荐指数:★★★★★

T9EV1D14-22参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

T9EV1D14-22厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T9EV1D14-22数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY T9EV1D14-22 T9EV1D14-22数据手册

T9EV1D14-22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 9.4067 ¥ 78.2128
100+ $ 9.01 ¥ 74.8748
250+ $ 4.7475 ¥ 38.8773
500+ $ 3.3444 ¥ 27.3869
750+ $ 3.2705 ¥ 26.7821
1000+ $ 3.2705 ¥ 26.7821
库存: 500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 3910.64
