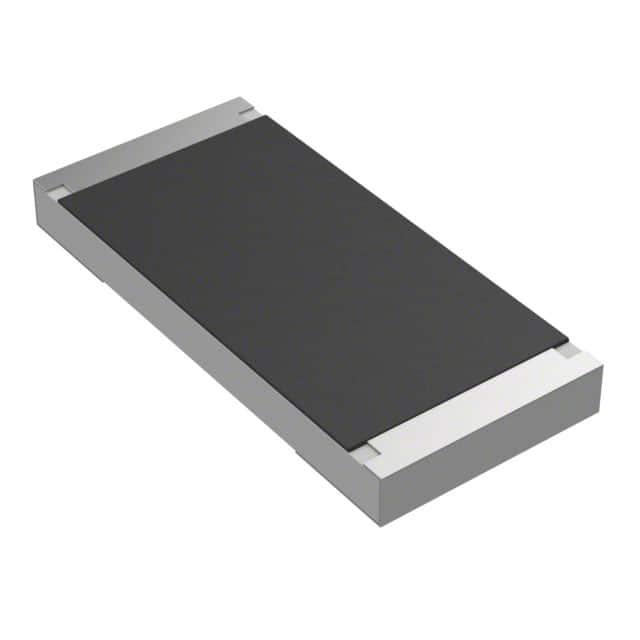

3550510KFT

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±1% ±100ppm/℃ 510KΩ 5W 4122 标准安装 11mm*5mm*1.2mm
供应商型号: 3230982
供应商: 海外现货
标准整包数: 5
TE CONNECTIVITY 其它固定电阻 3550510KFT

3550510KFT概述

    TE Connectivity 3550 系列 SMD 高功率电阻器技术手册

    产品简介


    TE Connectivity 推出了一款厚膜高功率电阻器——3550 系列,作为我们广受欢迎的 3522 系列的姊妹产品,适用于大规模自动装配和大多数应用。这些电阻器在 7 英寸盘中以每盘 1000 件的标准形式供应,适合用于广泛的工业和消费电子产品中。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 功率额定值:在 70°C 下可达 5W
    - 电阻范围:1Ω 至 10MΩ
    - 电阻容差:±1%,±5%
    - 温度系数(TCR):
    - 1Ω~10Ω:±200 PPM/℃
    - 10Ω~10MΩ:±100 PPM/℃
    - 最大工作电压:300V
    - 最大过载电压:600V
    - 介电强度电压:600V
    - 工作温度范围:-55°C 至 155°C

    产品特点和优势


    - 高可靠性:能够在高温环境下持续工作,具有优异的热稳定性和长期稳定性。
    - 自动装配适用:适用于自动化生产线,提高生产效率和一致性。
    - 广泛应用:广泛应用于汽车、通信、工业控制等领域,满足各种高要求的应用需求。
    - 符合标准:符合欧盟 RoHS 指令、EU PAHs 指令和 Halogen-free 要求。

    应用案例和使用建议


    根据手册中的应用场景,3550 系列电阻器非常适合于需要高功率和高可靠性的系统中,例如电动汽车的电池管理系统和太阳能逆变器。建议在安装过程中遵循制造商的焊接工艺规范,以确保良好的焊接质量和长期可靠性。

    兼容性和支持


    该产品与同类 SMD 元件高度兼容,可以方便地与其他标准组件一起使用。TE Connectivity 提供全面的技术支持和售后服务,包括在线帮助、电话支持和实时聊天服务。

    常见问题与解决方案


    - 问题:电阻器在高湿度环境下出现暂时的电阻变化。
    - 解决方案:请在高湿度环境中正确储存产品,并考虑使用防潮包装材料。
    - 问题:焊接后电阻器的阻值发生变化。
    - 解决方案:确保遵循正确的焊接温度曲线和时间,避免过热或过冷。
    - 问题:在极端温度条件下电阻器性能不稳定。
    - 解决方案:使用该系列的高温度系数(TCR)型号,并遵循手册中的建议工作条件。

    总结和推荐


    3550 系列 SMD 高功率电阻器凭借其高功率密度、宽泛的电阻范围和优异的环境适应能力,为各类高要求应用提供了可靠的解决方案。其广泛的应用范围和高度的自动化兼容性使其在市场上具备显著的竞争优势。强烈推荐在需要高功率和高可靠性的场合使用此产品。

3550510KFT参数

参数
额定功率 5W
电阻个数 -
引脚数量 -
电阻值 510KΩ
温度系数 ±100ppm/℃
精度 ±1%
长*宽*高 11mm*5mm*1.2mm
通用封装 4122
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

3550510KFT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3550510KFT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 3550510KFT 3550510KFT数据手册

3550510KFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
