JJDVDUG305NONMRQTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.4N 50000Cycles 50000Cycles 10mA(DC) 贴片安装,黏合安装
供应商型号: 11MZ-JJDVDUG305NONMRQTR
供应商: 云汉优选
标准整包数: 1

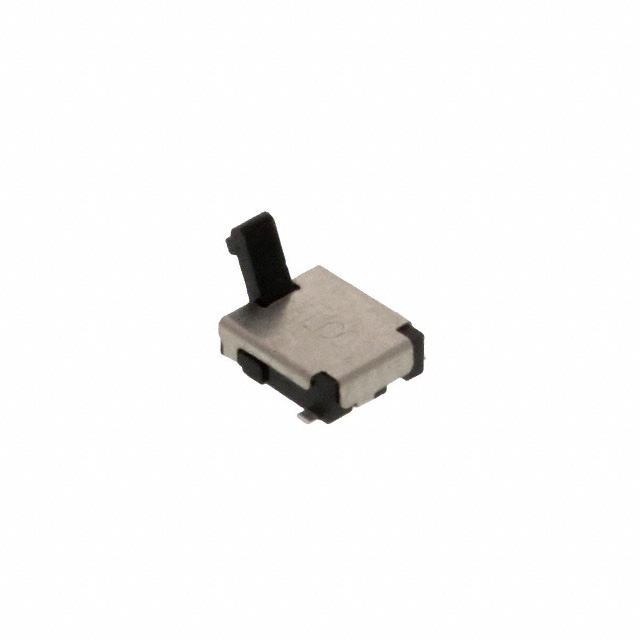

TE CONNECTIVITY 限位开关 JJDVDUG305NONMRQTR

JJDVDUG305NONMRQTR概述

    JJD Series – Detector Switches



    产品简介



    TE Connectivity 推出了其 JJD 系列检测开关,适合各种应用场合。这一系列开关具有多种配置,包括水平或垂直操作选项,以及焊盘脚、J 形引线和通孔安装等多种安装方式。这些开关适用于从汽车到电信的广泛应用,具备紧凑的设计和高精度检测的特点。


    技术参数



    以下是 JJD 系列检测开关的技术规格和性能参数:

    - 接触额定值:100μA,最小 3VDV;1mA,最大 5VDC。
    - 接触电阻:最大 1Ω。
    - 绝缘电阻:最小 100MΩ(施加 100VDC)。
    - 介电强度:100VAC/1分钟。
    - 操作力:最大 35gf(约 0.34N)。
    - 行程:2.50mm。
    - 使用寿命:50,000次循环。
    - 工作温度范围:-10℃至85℃。
    - 存储温度范围:-20℃至70℃。


    产品特点和优势



    - 紧凑设计:JJD 系列检测开关尺寸仅为 4.2x3.6mm,非常适合空间受限的应用。
    - 精确检测:提供锐利的操作感,确保在关键时刻稳定可靠。
    - 环保材料:符合RoHS标准,无卤素和铅,绿色材料有助于环境保护。
    - 多种安装方式:通过焊盘脚、J 形引线和通孔等多种安装方式,满足不同应用场景需求。


    应用案例和使用建议



    JJD 系列检测开关广泛应用于消费电子产品、安全控制设备及热能调节装置等领域。例如,在汽车应用中,这些开关可用于车门传感器,确保门闭合状态下的安全性和可靠性。在电信设备中,它们可以用于信号切换,提高系统稳定性。

    使用建议:
    - 在高温或低温环境中使用时,注意检查绝缘电阻和接触电阻的变化,确保开关正常运行。
    - 在高湿度环境下使用时,建议进行湿度测试以验证产品的耐用性。


    兼容性和支持



    JJD 系列检测开关具有良好的兼容性,可以与其他标准组件一起使用。TE Connectivity 提供全面的支持服务,包括技术支持和售后服务,确保客户在使用过程中得到及时的帮助和解决方案。


    常见问题与解决方案



    - 问题1:开关表面温度过高。
    - 解决方案:确保焊接温度不超过260℃,避免开关温度过高。

    - 问题2:接触电阻异常增加。
    - 解决方案:检查是否有灰尘或其他污染物影响接触点,定期清洁开关以保持良好的接触效果。


    总结和推荐



    综上所述,JJD 系列检测开关以其紧凑的设计、可靠的性能和环保的材料,在多个领域有着广泛的应用前景。无论是在消费电子还是工业控制领域,JJD 系列开关都是一个值得信赖的选择。强烈推荐在需要高精度检测和高可靠性的应用场景中使用。如果您对JJD系列检测开关有任何疑问或需要进一步的帮助,可访问官方网站 TE Connectivity Help 获取更多帮助。

JJDVDUG305NONMRQTR参数

参数
操作力 0.4N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 10mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJDVDUG305NONMRQTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJDVDUG305NONMRQTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJDVDUG305NONMRQTR JJDVDUG305NONMRQTR数据手册

JJDVDUG305NONMRQTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.6047
10+ ¥ 6.5183
30+ ¥ 5.7035
100+ ¥ 4.803
500+ ¥ 4.5628
库存: 250
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.6
