FSMIJM62BG04

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 500000Cycles 200μm 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: N-FSMIJM62BG04
供应商: 云汉优选
标准整包数: 450

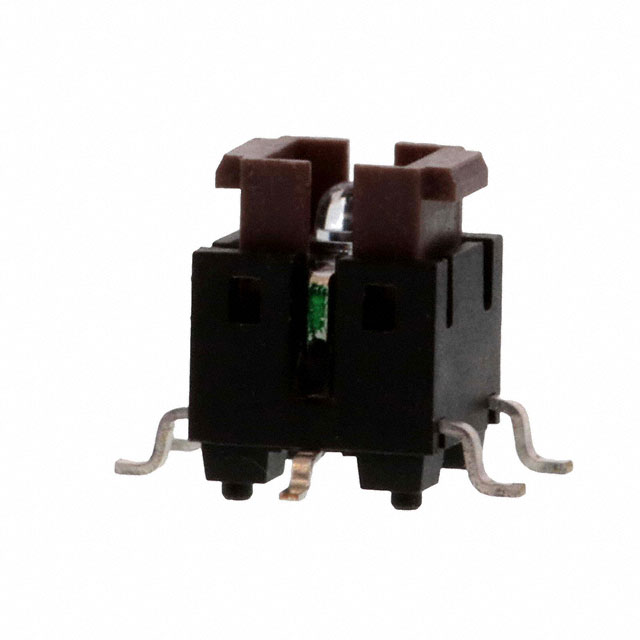

TE CONNECTIVITY 轻触开关 FSMIJM62BG04

FSMIJM62BG04概述

    ALCOSWITCH Illuminated Tactile Switch 和 Cap 系列:产品技术手册

    1. 产品简介


    TE Connectivity(TE)的 ALCOSWITCH Illuminated Tactile 开关系列旨在为各种板载应用提供易于操作和可靠的开关解决方案。这款开关系列集成了一个指示灯,提供低亮度和高亮度两种版本,且有八种颜色可供选择。开关经过测试,可承受高达500,000次电生命周期,确保长期使用可靠性。此外,我们还提供了两种不同风格的半透明帽(圆形和方形),以及五种不同的颜色选项。这些帽子的颜色与指示灯的颜色相匹配,进一步增强了产品的灵活性和美观度。

    2. 技术参数


    电气参数
    - 电生命周期:100/160克力(GF):500,000次;260/520克力(GF):200,000次
    - 接触额定值:50mA@12VDC
    机械参数
    - 极数:单极
    - 开关功能:OFF-(ON)
    - 行程范围:100克力、160克力、260克力、520克力
    材料
    - 接点:不锈钢,镀银
    - 操作头:耐高温热塑塑料(UL94-V0)
    - 引脚:黄铜,镀银
    - 外壳:耐高温热塑塑料(UL94-V0)

    3. 产品特点和优势


    - 耐用性:高达500,000次电生命周期的高耐用性。
    - 设计灵活性:低亮度和高亮度两种LED指示灯,提供8种颜色选项。
    - 节省空间:集成的超亮LED有助于减少电路板空间占用。
    - 快速装配:适合回流焊接或波峰焊的设计,加快装配速度。
    - 易用性:触觉反馈和声音反馈,提升用户体验。
    - 广泛的适用性:多种操作力度选项,满足特定应用需求。
    - 增强照明效果:提供半透明帽,增强照明效果。
    - 简便的操作:半透明帽简化现有开关的操作。

    4. 应用案例和使用建议


    应用案例
    - 工业设备:适合需要推按钮式开关的设备。
    - 楼宇自动化/HVAC设备:为自动化系统提供可靠的接口。
    - 仪器仪表:用于需要清晰视觉反馈的应用。
    - 通信设备:在要求高可靠性的环境中使用。
    - 控制设备:为控制面板提供触觉和视觉反馈。
    使用建议
    - 根据具体应用选择合适的操作力度。
    - 选择与指示灯颜色相匹配的帽颜色,以保持一致性和美观度。
    - 在进行回流焊接或波峰焊时,遵循正确的工艺流程以确保良好的焊接质量。

    5. 兼容性和支持


    ALCOSWITCH Illuminated Tactile 开关系列兼容不同的安装方式(通孔焊接或表面贴装),并提供一系列相关配件。TE Connectivity 提供全面的技术支持和客户服务,确保客户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    常见问题
    1. 安装后指示灯不亮
    - 解决方法:检查LED是否损坏,更换新的LED;确认供电电压符合要求。
    2. 操作力度过大或过小
    - 解决方法:根据应用需求选择合适的操作力度型号。
    3. 无法正常切换
    - 解决方法:检查开关接线是否正确,确保无短路现象。

    7. 总结和推荐


    ALCOSWITCH Illuminated Tactile 开关系列凭借其高耐用性、灵活的设计选项和广泛的应用范围,在工业和商业环境中表现出色。该系列产品具有多种颜色和操作力度选择,可以轻松适应不同的应用需求。综合考虑其多功能性、可靠性以及TE Connectivity 提供的强大技术支持,我们强烈推荐此产品给需要可靠、耐用的开关解决方案的用户。

FSMIJM62BG04参数

参数
执行器行程 200μm
机械寿命 500000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
长*宽*高 6mm(长度)*6mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSMIJM62BG04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FSMIJM62BG04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY FSMIJM62BG04 FSMIJM62BG04数据手册

FSMIJM62BG04封装设计

查看详情并下载
Symbol
Footprint
3D Model
