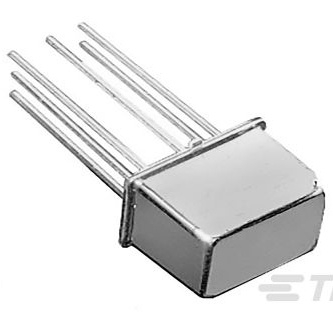

JMGSPD-26P

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 4ms 1A 28V 26.5V DPDT(2 Form C) 1.56KΩ 8.3mA 115V 通孔安装 9.4mm(长度)*9.53mm(高度)
供应商型号: N-JMGSPD-26P
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 信号继电器 JMGSPD-26P

JMGSPD-26P概述

    JMGSPD-26P TO-5/.100 Grid Relays 技术手册

    产品简介


    JMGSPD-26P 是一款专为高可靠性和高性能需求设计的继电器。它属于 TO-5/.100 Grid 系列,主要用于军事和航空航天领域。该继电器采用双极三态(2 Form C DPDT-CO)接触方式,具有26.5VDC的输入电压和线圈电压额定值,3200欧姆的线圈电阻,以及0.199瓦的功率额定值。其独特的设计使其能够在极端环境下稳定工作,适用于各种严苛的应用场合。

    技术参数


    - 接触电流额定值: 1A
    - 接触切换电压(最大): 28VDC
    - 输入电压: 26.5VDC
    - 线圈电压额定值: 26.5VDC
    - 线圈电阻: 3200Ω
    - 线圈功率额定值(直流): 0.199W
    - 振动抵抗力: 30G's, 10 – 3000Hz
    - 冲击抵抗力: 75G's, 6ms
    - 工作温度范围: -65°C – 125°C
    - 封装类型: 全密封
    - 连接类型: PCB焊接
    - 引脚配置: 延长引脚

    产品特点和优势


    JMGSPD-26P 继电器具有以下显著特点和优势:
    - 高可靠性: 设计用于极端环境,能够承受高振动和冲击。
    - 全密封封装: 防止灰尘和湿气进入,提高使用寿命。
    - 双极三态接触方式: 提供更多的控制选项和更高的安全性。
    - 低功耗: 功率仅为0.199W,有助于节能和减少发热。
    - 兼容多种标准: 符合欧盟RoHS、REACH等环保标准,适合全球市场销售。

    应用案例和使用建议


    JMGSPD-26P 继电器广泛应用于军事和航空航天领域,例如卫星通信系统、雷达设备、飞行控制系统等。在这些应用中,继电器需要承受极端的工作条件,如高温、低温、振动和冲击。
    使用建议:
    - 在安装过程中,确保继电器正确固定,以防止因振动导致的松动。
    - 定期检查和清洁继电器,以保持良好的电气连接和散热效果。
    - 在设计电路时,考虑到继电器的额定电压和电流,避免过载。

    兼容性和支持


    JMGSPD-26P 继电器与多种其他电子元器件和设备兼容。制造商提供了详细的技术支持和维护信息,确保用户能够获得最佳的使用体验。如有任何疑问,可拨打支持电话 +1 800 522 6752 获得帮助。

    常见问题与解决方案


    - 问题1: 继电器在高振动环境下频繁跳闸。
    - 解决方案: 检查继电器是否正确固定,必要时增加防震垫片。
    - 问题2: 继电器在高温环境下无法正常工作。
    - 解决方案: 确保散热良好,可以使用散热片或其他冷却措施。
    - 问题3: 继电器接触不良。
    - 解决方案: 清洁继电器的触点,确保没有氧化物或其他杂质。

    总结和推荐


    JMGSPD-26P 继电器是一款高性能、高可靠性的产品,特别适合于军事和航空航天领域的应用。其独特的设计和卓越的性能使其在市场上具备强大的竞争力。我们强烈推荐使用这款继电器,特别是在需要高可靠性和耐久性的环境中。

JMGSPD-26P参数

参数
最大开关电流 1A
释放时间 7.5ms
绝缘 -
直流线圈电压 26.5V
交流开关电压 115V
线圈电流 8.3mA
运行时间 4ms
线圈电阻 1.56KΩ
交流线圈电压 -
触头外形 DPDT(2 Form C)
插入损耗 -
负载电流额定值 -
直流开关电压 28V
长*宽*高 9.4mm(长度)*9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JMGSPD-26P厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMGSPD-26P数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMGSPD-26P JMGSPD-26P数据手册

JMGSPD-26P封装设计

查看详情并下载
Symbol
Footprint
3D Model
