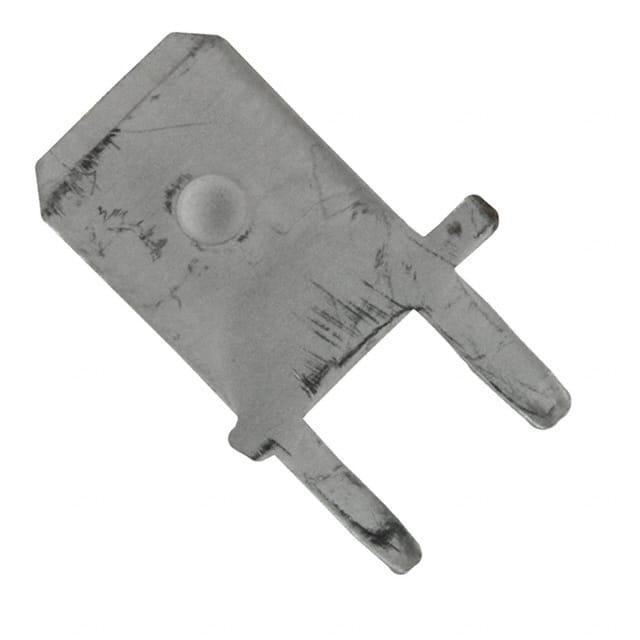

63650-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal Brass Tab 9.06mm Tin Over Copper Reel
供应商型号: N-63650-1
供应商: 云汉优选
标准整包数: 6000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63650-1

63650-1概述

    电子元器件产品技术手册:FASTON 250 PCB终端

    产品简介


    本产品为FASTON 250系列中的FASTON 250 PCB终端,型号为63650-1。它是一款通过孔式焊接终端,主要用于印刷电路板(PCB)的连接。这款终端具有出色的可靠性,能够在各种严苛的应用环境中保持稳定的电气性能。FASTON 250 PCB终端广泛应用于工业控制、汽车电子、消费电子及通信设备等领域。

    技术参数


    - 焊接方式: 通孔焊接
    - PCB孔径: 1.4 mm (0.055 in)
    - 匹配引脚宽度: 6.35 mm (0.25 in)
    - 匹配引脚厚度: 0.81 mm (0.032 in)
    - PCB厚度(推荐): 4.45 mm (0.175 in)
    - PCB终端类型: 插片型
    - 端子电镀材料: 锡
    - 接触基材材料: 黄铜
    - 端子尺寸: 6.35 mm
    - 端子方向: 直接安装
    - 绝缘材料支撑: 无需绝缘材料
    - 操作温度范围: -30 – 110 °C (-22 – 230 °F)

    产品特点和优势


    - 高可靠性: 采用通过孔焊接技术,确保连接稳定可靠。
    - 宽温范围: 可在极端温度下正常工作,适用于多种恶劣环境。
    - 低卤素: 符合欧盟RoHS、REACH和ELV指令,满足环保要求。
    - 可焊性: 支持高达260°C的锡膏焊接工艺,简化生产流程。
    - 兼容性强: 与多种电子设备兼容,易于集成到现有系统中。

    应用案例和使用建议


    FASTON 250 PCB终端在工业自动化控制系统、汽车电子模块、消费电子产品等场合广泛应用。例如,在汽车仪表盘内部的连接,或是在家用电器的主板连接中,都能看到它的身影。使用建议如下:
    - 确保PCB孔径精确符合设计要求,以保证焊接质量和连接稳定性。
    - 在焊接过程中,使用合适的助焊剂,以避免虚焊现象。
    - 定期检查连接部位,确保长期可靠的电气连接。

    兼容性和支持


    FASTON 250 PCB终端与市场上大多数电子设备兼容。对于技术支持和服务,如有需要请联系制造商电话:+1 800 522 6752。

    常见问题与解决方案


    1. 焊接时容易出现虚焊
    - 解决方案:使用合适的助焊剂和正确的焊接工艺,确保焊接质量。

    2. 连接稳定性不佳
    - 解决方案:检查PCB孔径是否准确,确认焊接区域无氧化物或其他杂质。
    3. 端子出现腐蚀
    - 解决方案:避免在潮湿环境下长时间暴露,定期清洁和保养。

    总结和推荐


    综上所述,FASTON 250 PCB终端以其高可靠性、宽温范围和兼容性强的特点,在工业控制、汽车电子和消费电子等领域表现出色。结合制造商提供的优质技术支持和售后服务,我们强烈推荐这款产品用于各类电子设备的设计和制造。无论是新项目还是替换现有部件,FASTON 250 PCB终端都是一个理想的选择。

63650-1参数

参数
长*宽*高 13.51mm(长度)*6.35mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

63650-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63650-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63650-1 63650-1数据手册

63650-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0519 ¥ 0.4415
12000+ $ 0.0484 ¥ 0.4115
18000+ $ 0.0469 ¥ 0.3988
库存: 24000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 2649
