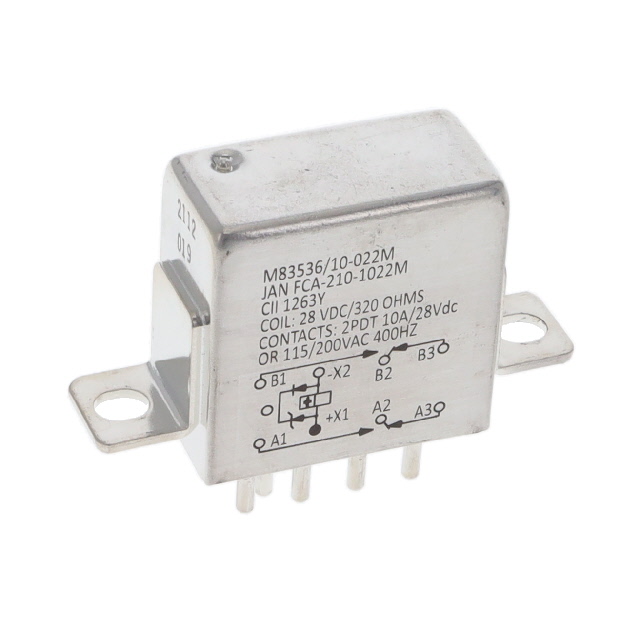

FCA-210-1022M

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装 26.04mm(长度)*25.65mm(高度)
供应商型号: FCA-210-1022M
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他继电器 FCA-210-1022M

FCA-210-1022M概述

    # FCA-210-1022M 中频继电器技术手册

    产品简介


    FCA-210-1022M 是一款适用于多种应用场合的中频继电器,隶属于 CII FCA-125 系列。它采用 2 Form C DPDT-CO(双极三掷转换)接线方式,具有高可靠性和耐用性。这款继电器的主要功能是实现电路的自动切换控制,广泛应用于工业自动化、通信设备、航空航天等领域。

    技术参数


    电气特性
    - 接触电流:10A
    - 线圈电压:28 VDC
    - 线圈电阻:320 Ω
    封装及环境特性
    - 终端电镀:锡铅
    - 接触材料:银镉氧化物
    - 外壳类型:全密封
    - 操作温度范围:-70°C 至 125°C
    - 振动抵抗:30G,频率范围 10–3000Hz
    - 冲击抵抗:200G,持续时间 6ms
    机械特性
    - 终端配置:焊接引脚
    - 安装方式:面板安装及印刷电路板安装
    - 极化磁系统:单稳态

    产品特点和优势


    FCA-210-1022M 继电器具备以下特点和优势:
    - 高可靠性:接触电流高达 10A,适合大电流应用。
    - 宽温范围:能够在极端温度条件下稳定工作,从 -70°C 到 125°C。
    - 抗振抗冲击:能够承受高振动和冲击,适合在恶劣环境下使用。
    - 封装可靠:全密封外壳提供高度防护,防止灰尘和湿气侵入。
    - 多用途:适用于各种自动化设备和工业控制系统,提升系统的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    FCA-210-1022M 广泛应用于工业自动化系统、通信设备、航空航天设备等。例如,在通信基站中,它用于实现信号的通断控制;在航空航天飞行器上,它负责重要的电气连接切换任务。
    使用建议
    - 在高温环境下使用时,建议对环境温度进行有效管理,确保继电器的工作温度不超过额定值。
    - 在振动或冲击环境中,应考虑采用更坚固的固定方式来保证继电器的稳定运行。
    - 为防止误操作,建议设置适当的安全防护措施。

    兼容性和支持


    FCA-210-1022M 可与其他 CII FCA-125 系列继电器互换使用,适用于相同的电气和机械接口标准。TE 公司提供全面的技术支持,包括电话技术支持和在线文档资源,如需要帮助,可拨打 +1 800 522 6752。

    常见问题与解决方案


    问题1:如何处理继电器发热问题?
    解决方案:检查是否有过载情况,适当降低电流负荷。另外,确保散热条件良好,如使用散热片。
    问题2:继电器无法正常吸合怎么办?
    解决方案:首先检查电源电压是否符合要求,再检查接线是否正确。若电源正常但依然无法吸合,则需联系厂家技术支持。
    问题3:继电器接触不良怎么办?
    解决方案:检查接触面是否干净无污垢,重新焊接终端或将接触面打磨光滑。

    总结和推荐


    综上所述,FCA-210-1022M 中频继电器凭借其高可靠性、宽温范围和抗振抗冲击特性,使其在多种应用环境中表现出色。对于需要大电流切换控制且在严苛环境下工作的设备,该继电器是一个理想的选择。因此,我们强烈推荐这一款继电器。
    如果您有任何疑问或需要进一步的技术支持,可以随时联系 TE 公司的专业团队。

FCA-210-1022M参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 26.04mm(长度)*25.65mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

FCA-210-1022M厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FCA-210-1022M数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY FCA-210-1022M FCA-210-1022M数据手册

FCA-210-1022M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 279.0618 ¥ 2552.3121
5+ $ 257.8526 ¥ 2322.7114
9+ $ 250.6891 ¥ 2258.1836
17+ $ 248.4525 ¥ 2238.0366
26+ $ 247.2182 ¥ 2226.9177
34+ $ 247.2182 ¥ 2226.9177
库存: 264
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2552.31
