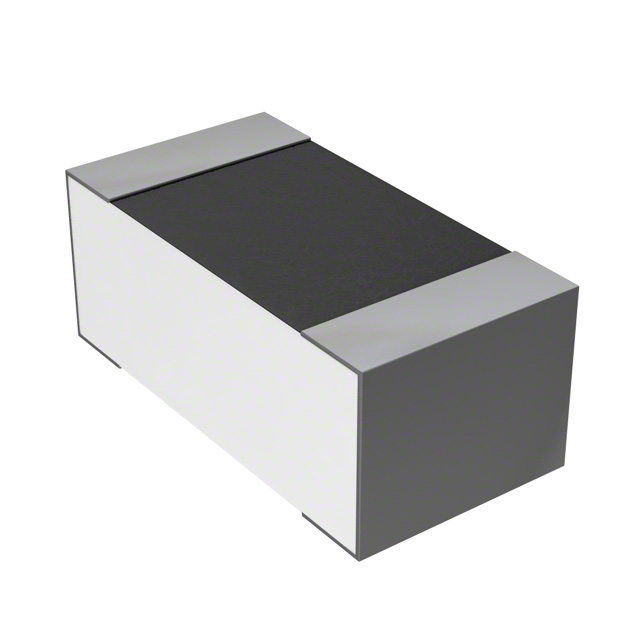

CPF0603B510KE

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 510KΩ ±0.1% 62.5mW ±25ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: 2992172
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 贴片电阻 CPF0603B510KE

CPF0603B510KE概述

    Thin Film Precision Resistors: CPF Series

    1. 产品简介


    Thin Film Precision Resistors(薄膜精密电阻)是一类广泛应用于通信、工业控制、仪器仪表和医疗领域的高稳定性芯片电阻。CPF系列属于高稳定性精密芯片电阻范围,提供了多种功率耗散选择,以适应不同尺寸的芯片需求。其关键特性包括温度系数低至15 ppm/°C,电阻容差可达到0.1%,并且标准值均符合IEC 63 E96和E24值格。

    2. 技术参数


    - 额定功率: 从0.03125W到0.5W,根据芯片尺寸的不同而变化。
    - 电阻范围: 从49.9Ω到1MΩ不等,不同的芯片尺寸有不同的最大值。
    - 温度系数(TCR): 15 ppm/°C至50 ppm/°C。
    - 容差: 0.05%、0.1%、0.5% 和 1%。
    - 工作电压: 最大工作电压为15V到150V不等,最大过载电压为30V到300V。
    - 操作温度范围: -55°C至+155°C。
    - 绝缘电阻: 干燥条件下最小值大于10000 MΩ。
    - 稳定性: 在±0.5%以内。

    3. 产品特点和优势


    - 高精度和稳定性: CPF系列拥有极高的精度和稳定性,适用于需要高度精确的应用场合。
    - 宽泛的工作温度范围: 能够在极端环境中稳定工作,可靠性强。
    - 兼容多种封装尺寸: 提供从0201到2512等多种封装尺寸,方便用户根据具体需求进行选择。
    - 快速响应时间: 高功率密度使其能够在短时间内承受较大电流,适用于高速电路设计。

    4. 应用案例和使用建议


    - 通信领域: 用于信号处理和滤波电路,确保信号传输的准确性。
    - 工业控制: 在电机驱动和传感器接口中提供稳定的电阻值,提高系统的整体性能。
    - 医疗设备: 在生命体征监测设备中使用,确保测量数据的准确性和稳定性。
    - 使用建议: 在高温或低温环境下使用时,建议进行热循环测试,以确保长期工作的稳定性。对于高频信号的应用,建议采用更低温度系数的型号,减少温度对电阻值的影响。

    5. 兼容性和支持


    - 兼容性: CPF系列电阻可以与其他标准电子元器件轻松集成,满足各种设计需求。
    - 厂商支持: 供应商提供全面的技术支持和维护服务,包括在线帮助和电话咨询。

    6. 常见问题与解决方案


    - 问题1: 电阻在高温环境下出现漂移现象。
    - 解决方案: 使用温度系数较低的型号,如15 ppm/°C,并在设计时考虑热补偿机制。
    - 问题2: 焊接过程中电阻损坏。
    - 解决方案: 使用适当的焊接工艺,确保焊接过程中的温度不超过规定的极限值。

    7. 总结和推荐


    CPF系列薄膜精密电阻以其高精度、高稳定性和宽工作温度范围,在多种应用场景中表现出色。推荐在需要高精度和高可靠性的系统中使用。该系列电阻适用于通信、工业控制、仪器仪表和医疗等领域,是实现高性能电路设计的理想选择。

CPF0603B510KE参数

参数
电阻值 510KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CPF0603B510KE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0603B510KE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF0603B510KE CPF0603B510KE数据手册
