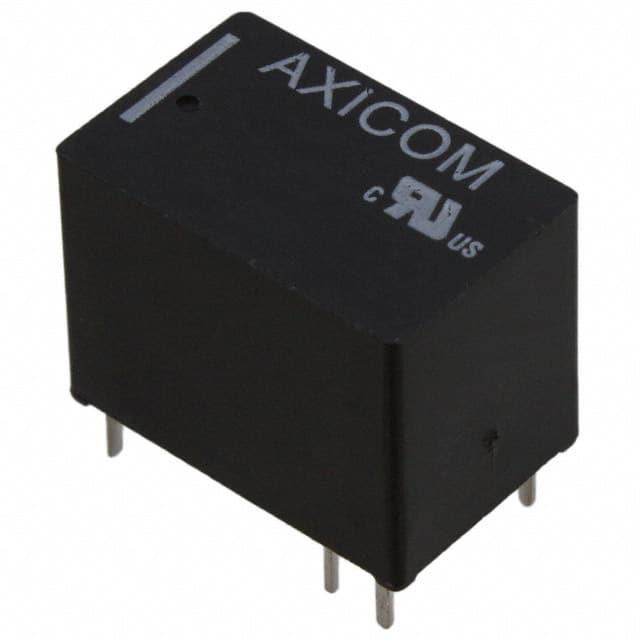

V23101D 106A201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 泰科 信号继电器, Axicom P2, 线圈电压12V 直流, 单刀单掷, PCB(印刷电路板)安装
供应商型号: 1175005
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 信号继电器 V23101D 106A201

V23101D 106A201概述

    #

    产品简介


    V23101D 106A201 是一款由Axicom公司生产的电磁式继电器(Reed Relay),型号为W11。它采用直流电(DC)驱动,并且具有单稳态(Monostable)磁系统。V23101D 106A201具有双动三触点配置(2 Form C DPDT-CO),接触额定电流为2安培,能够承受12伏交流电(VAC)和12伏直流电(VDC)线圈电压。这款继电器广泛应用于各种电路切换和控制场合,适用于需要高可靠性和长寿命的自动化控制系统。

    技术参数


    主要技术规格
    - 接触额定电流:2安培(A)
    - 电流类型:直流电(DC)
    - 接触配置:双动三触点(2 Form C DPDT-CO)
    - 磁系统:单稳态(Monostable)
    - 额定线圈电压:12伏交流电(VAC)和12伏直流电(VDC)
    - 额定功率:直流电下0.203瓦特(W)
    绝缘及电气特性
    - 初始介电强度:750伏特(Vrms)之间两个断开触点
    - 接触初始电阻:1兆欧姆(MΩ)
    - 接触开关负载:最小10毫安(mA)@ 0.02伏特(V)
    - 初始介电强度:1000伏特(Vrms)之间触点和线圈
    机械和物理特性
    - 重量:4克(g)[0.141盎司(oz)]
    - 外壳类型:抗助焊剂,适合自动焊接和清洗
    - 触点材料:银钯合金(AgPd)
    - 接触镀层材料:金
    - 引脚类型:焊接引脚
    - 安装方式:印刷电路板(PCB)
    - 尺寸:宽度10毫米(mm)[0.393英寸(in)],长度15.4毫米(mm)[0.606英寸(in)],高度11.5毫米(mm)[0.452英寸(in)]
    工作环境
    - 保护等级:RTIII
    - 操作温度范围:-40℃至85℃
    - 最大环境温度:85℃(85°F)

    产品特点和优势


    V23101D 106A201 继电器采用了先进的银钯合金触点和镀金技术,确保了极高的可靠性、稳定的性能和较长的使用寿命。该继电器具备双动三触点配置,可以有效地实现多个电路的同时控制和切换。由于其低功耗和抗干扰能力强,因此非常适合用于工业自动化控制系统、智能家居系统以及各种需要稳定、可靠信号传输的应用场合。
    此外,V23101D 106A201 还具有出色的环境适应性,能够在较宽的工作温度范围内稳定运行。其抗助焊剂外壳设计使其在自动化生产线上能够承受严苛的环境条件。这些特点使得它在市场上具有较高的竞争力,广泛受到工业用户的青睐。

    应用案例和使用建议


    应用案例
    V23101D 106A201 广泛应用于工业控制系统、自动化设备、安防系统等领域。例如,在智能楼宇系统中,它可以用于控制房间内的灯光、窗帘、空调等设备;在工厂自动化生产线中,它可以用来切换不同的生产流程,以提高生产效率和灵活性。
    使用建议
    为了充分发挥V23101D 106A201继电器的优势,建议在实际应用中注意以下几点:
    - 在安装时应选择合适的印刷电路板位置,避免因震动导致接触不良。
    - 使用时应确保供电电压在额定范围内,以保证继电器正常工作。
    - 注意散热问题,特别是在长时间运行时,确保继电器周围的环境温度不高于规定值。

    兼容性和支持


    V23101D 106A201 继电器可以与一系列TE Connectivity公司的其他电子元器件配合使用,如TLRP 2512 2.0W R025 1% 75PPM 4K RL等。对于购买和使用过程中的技术支持需求,可以通过拨打技术支持电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    常见问题
    1. 继电器不工作
    - 可能原因:供电电压不正确或电路连接错误。
    - 解决方案:检查供电电压是否在规定的范围内,重新检查电路连接。
    2. 接触电阻变大
    - 可能原因:触点氧化或表面污染。
    - 解决方案:清洁触点并进行适当的保养。
    3. 继电器频繁跳动
    - 可能原因:电源波动或外部电磁干扰。
    - 解决方案:增加滤波器或屏蔽罩以减少干扰。

    总结和推荐


    总体来说,V23101D 106A201 继电器凭借其高可靠性、稳定性和耐用性,成为了工业控制领域的理想选择。其出色的性能和广泛的适用性使其在多种场合下都能表现出色。鉴于其诸多优点和较低的故障率,强烈推荐在需要可靠信号切换和控制的应用中使用此继电器。如果您对产品有任何疑问或需要进一步的技术支持,欢迎随时联系Axicom公司的技术支持团队。

V23101D 106A201参数

参数
触头外形 SPDT(1 Form C)
运行时间 7ms
直流开关电压 120V
插入损耗 -
最大开关电流 1.25A
释放时间 5ms
交流线圈电压 -
交流开关电压 125V
绝缘 -
负载电流额定值 -
直流线圈电压 12V
线圈电流 17.2mA
线圈电阻 700Ω
长*宽*高 15.5mm*11.5mm*11.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23101D 106A201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23101D 106A201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23101D 106A201 V23101D 106A201数据手册

V23101D 106A201封装设计

查看详情并下载
Symbol
Footprint
3D Model
