JJBV0UG335NOPPRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.35N 80000Cycles 80000Cycles 100mA(DC) 贴片安装,黏合安装
供应商型号: ET-2909486
供应商: 海外现货
标准整包数: 1

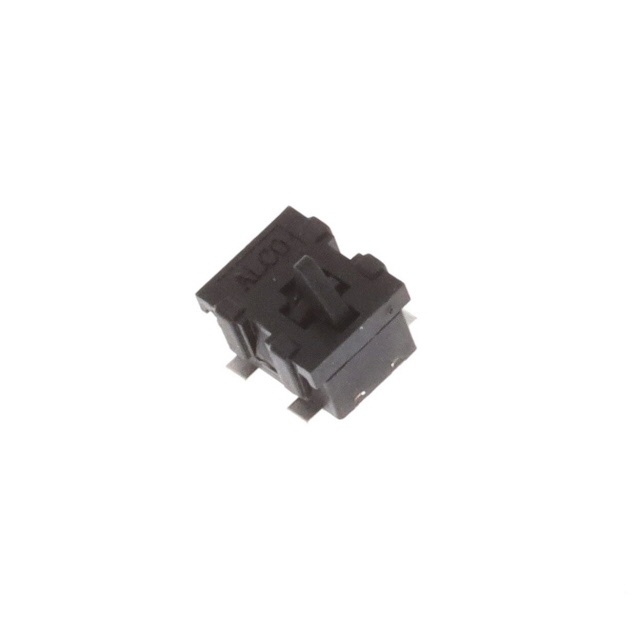

TE CONNECTIVITY 限位开关 JJBV0UG335NOPPRTR

JJBV0UG335NOPPRTR概述

    JJB系列 — 检测开关技术手册

    产品简介


    TE Connectivity 推出的JJB系列检测开关是一种多功能的电子元器件,适用于各种行业应用。这些检测开关提供了多种安装选项,如水平或垂直操作,以及不同的引脚形式,如鸥翼式、J型引脚和通孔式安装。JJB系列因其小巧紧凑的设计而备受青睐,适用于汽车、仪器仪表、白色家电和电信等多个领域。这些开关符合RoHS标准,不含卤素和铅,具有出色的检测精度。

    技术参数


    - 接触额定值: 0.1mA至100mA,20mV至5VDC
    - 接触电阻: ≤100mΩ
    - 绝缘电阻: ≥100MΩ(在250VDC下)
    - 介电强度: 250VAC/1分钟
    - 操作力: 最大35gF
    - 行程: 1.05mm
    - 操作寿命: 80,000次
    - 工作温度范围: -15°C至70°C
    - 存储温度范围: -40°C至85°C

    产品特点和优势


    JJB系列检测开关具有以下几个显著特点和优势:
    - 易于定位: 通过引导柱提供方向定位。
    - 紧凑尺寸: 设计紧凑,适合各种空间受限的应用场合。
    - 高可靠性: 符合RoHS标准,不含卤素和铅,确保环保安全。
    - 高检测精度: 提供尖锐的检测手感,操作稳定可靠。
    - 广泛应用: 可应用于笔记本电脑、智能手机等多种电子设备中。

    应用案例和使用建议


    JJB系列检测开关广泛应用于笔记本电脑和智能手机中,用于信号切换和状态检测。例如,在笔记本电脑中,这些开关可以用来检测键盘是否盖上,或者笔记本是否处于关闭状态。在使用时,应确保遵循正确的焊接条件和操作温度范围,以确保长期稳定性和可靠性。
    - 焊接条件: 推荐焊接温度为350°C±5°C,连续焊接时间不超过3±0.5秒。
    - 处理注意事项: 避免过多的焊剂粘附到开关顶部表面,避免直接清洗开关。

    兼容性和支持


    JJB系列检测开关具有良好的兼容性,可与其他电子元件和设备配合使用。TE Connectivity提供详细的安装指南和技术支持,确保客户在使用过程中能够获得及时的帮助和指导。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及相应的解决方案:
    - 问题: 开关操作不灵敏。
    - 解决方案: 检查焊接质量,确保焊接温度和时间符合要求;确认操作力是否符合规定范围。
    - 问题: 绝缘电阻下降。
    - 解决方案: 确保存储条件适宜,避免高温和高湿度环境影响性能;检查是否有腐蚀性气体污染。
    - 问题: 开关接触不良。
    - 解决方案: 检查接触面是否清洁,确保没有氧化或污染物;重新焊接确保良好接触。

    总结和推荐


    JJB系列检测开关凭借其卓越的性能和广泛的适用性,是电子设备设计的理想选择。这些开关具备高检测精度、优异的操作稳定性以及广泛的应用范围,特别适合需要小型化和高性能的电子设备。总的来说,JJB系列检测开关是一款值得信赖且具有高度市场竞争力的产品,推荐在各种电子设备中使用。

JJBV0UG335NOPPRTR参数

参数
电流额定值 100mA(DC)
电气寿命 80000Cycles
机械寿命 80000Cycles
最小行程 -
操作力 0.35N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJBV0UG335NOPPRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJBV0UG335NOPPRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJBV0UG335NOPPRTR JJBV0UG335NOPPRTR数据手册

JJBV0UG335NOPPRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
