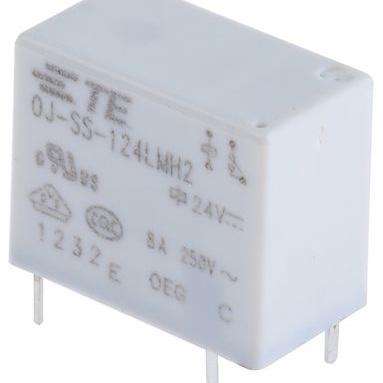

OJ-SS-124LMH2,005

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, OJ系列, 24V 直流线圈电压, 切换电流8A, 单极常开
供应商型号: 6802603
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OJ-SS-124LMH2,005

OJ-SS-124LMH2,005概述

    Miniature PCB Relay OJ/OJE 技术手册

    1. 产品简介


    Miniature PCB Relay OJ/OJE 是一款通用型继电器,适用于印刷电路板(PCB)应用。其基本类型包括OJ和OJE,额定电流范围为3A至10A。该继电器具有小巧的体积,能够在高电压环境下保持良好的绝缘性能,适用于多种家电、暖通空调系统(HVAC)及工业控制领域的应用。

    2. 技术参数


    - 额定电流: 3A 至 10A
    - 额定电压: 30VDC,250VAC
    - 最大切换电压: 30VDC,277VAC
    - 接触材料: 银(Ag)、银氧化锡(AgSnO)、银氧化镉(AgCdO)
    - 最小推荐接触负载: 100mA,5VDC
    - 操作频率: 每小时最多360次操作
    - 动作时间:
    - OJ/OJE-L: 最大15ms
    - OJ/OJE-D/H: 最大10ms
    - 释放时间: 最大4ms
    - 电寿命: 在-30°C到+95°C温度范围内,能够承受100x10^3次操作
    - 机械寿命: 直流线圈条件下,可承受10x10^6次操作
    - 线圈电压范围: 3VDC至48VDC
    - 绝缘系统: UL Class E, F

    3. 产品特点和优势


    - 高可靠性: 在不同环境温度下,能够提供稳定的开关性能。
    - 小尺寸: 适用于空间有限的应用场景。
    - 高压绝缘: OJ型继电器在接点与线圈之间具有4000Vrms的绝缘强度。
    - 可选敏感线圈: 提供敏感型号的线圈,使得继电器在低电压环境下也能可靠工作。

    4. 应用案例和使用建议


    - 典型应用: 家电、HVAC、工业控制等
    - 使用建议: 确保在规定的环境温度范围内操作,避免高温环境下的热影响。对于高负载的应用,可以考虑使用高容量触点选项,以延长使用寿命。

    5. 兼容性和支持


    - 认证: 符合VDE 40007630、TUV R 50139166、UL E82292和CQC03001007764标准
    - 供货信息: 可通过授权分销商获取,常见的型号如OJE-SH-112LMH、OJE-SH-105DM等。
    - 技术支持: 有关更多信息和技术支持,可访问官方网站并参阅相关文档。

    6. 常见问题与解决方案


    - Q1: 继电器的绝缘性能如何?
    - A1: OJ型继电器具有4000Vrms的绝缘强度,能够有效防止电气故障。
    - Q2: 如何选择合适的线圈电压?
    - A2: 根据应用需求和电源条件选择相应的线圈电压,通常推荐使用24VDC或48VDC。
    - Q3: 如何提高继电器的寿命?
    - A3: 在设计应用时确保散热良好,避免频繁的高低温变化,减少冲击和振动的影响。

    7. 总结和推荐


    Miniature PCB Relay OJ/OJE 是一款具备高性能和广泛应用的继电器,特别适合需要高绝缘和小尺寸的场合。其高可靠性和稳定性使其成为许多行业的首选。我们推荐您根据具体的应用需求选择合适的型号,并确保按照制造商的指导进行安装和维护。

OJ-SS-124LMH2,005参数

参数
继电器类型 -
开关功能 -
长*宽*高 18.2mm*10.2mm*14.7mm
安装方式 PCB安装,通孔安装

OJ-SS-124LMH2,005厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJ-SS-124LMH2,005数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJ-SS-124LMH2,005 OJ-SS-124LMH2,005数据手册

OJ-SS-124LMH2,005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.3756
125+ ¥ 12.8951
250+ ¥ 12.6083
库存: 59
起订量: 15 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.37
