640929-1

厂牌: TE CONNECTIVITY

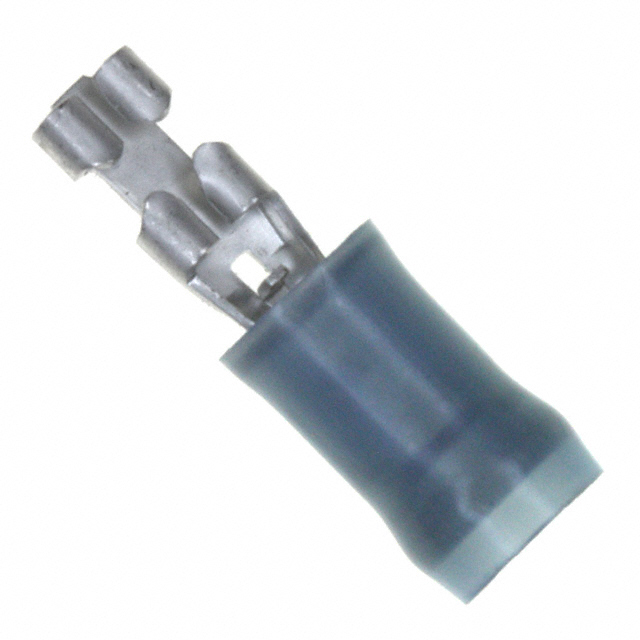

产品描述: 预绝缘 Diamond Grip 低插入力 FASTON 快接端子插座
供应商型号: 640929-1
供应商: 国内现货
标准整包数: 10
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 640929-1

640929-1概述


    产品简介


    这款电子元器件是一款用于连接电线的快速断开式接线端子(Quick Disconnect Receptacle),适用于16至14 AWG(American Wire Gauge)规格的电线。该接线端子能够支持1.04至2.62平方毫米的电线尺寸,且每平方英寸允许的横截面积范围为2050至5180 CMA。其特点包括低插入力、可靠的PIDG连接方式以及预镀锡终端插头,使其在各类电气连接场景中具备广泛的应用价值。

    技术参数


    - 电压等级: 300伏
    - 绝缘材料: 尼龙
    - 接触基材: 黄铜
    - 终端电镀材料: 预镀锡
    - 插接片厚度: 0.51毫米
    - 终端方向: 直角
    - 终端材料厚度: 0.41毫米
    - 产品长度: 20.36毫米
    - 兼容绝缘直径范围: 4.32毫米
    - 操作温度范围: 105°C (221°F)
    - 包装数量: 1000个
    - 包装方法: 散装
    - 颜色: 蓝色
    - 环境标准:
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令(工信部令第32号)
    - 符合欧盟REACH法规(EC) No. 1907/2006
    - 不含SVHC(高度关注物质)

    产品特点和优势


    该快速断开式接线端子的主要特点是低插入力设计,使得安装更加便捷,且减少了接线过程中的人工误差。此外,其采用了预镀锡终端插头,显著提升了连接可靠性和耐久性。黄铜基材和预镀锡工艺使其在高温环境下依然表现出色,确保了长期稳定的工作状态。此款接线端子还具备良好的机械强度和电气性能,特别适合需要频繁插拔和高可靠性连接的应用场合。

    应用案例和使用建议


    这种接线端子在多种工业和商业环境中均有广泛应用。例如,在汽车制造、电气控制系统和家用电器等领域,这些接线端子可以实现快速而安全的连接。为了保证最佳性能,建议在安装前检查电线尺寸是否符合要求,并遵循正确的安装步骤,确保压接工艺的正确性。此外,建议定期检查接线端子的状态,以避免由于老化或其他因素导致的故障。

    兼容性和支持


    该产品与其它同类电气元器件具有良好的兼容性,可用于不同品牌和型号的电气连接系统。生产商提供全面的技术支持和服务,用户可以通过拨打免费电话+1 800 522 6752获得技术支持。同时,厂商提供了详尽的产品文档和三维模型,便于用户进行装配和维护工作。

    常见问题与解决方案


    1. 问题: 插接后接触不良。
    - 解决方案: 检查电线是否完全压接到位,确认终端压接工艺正确。如果需要,重新压接终端。
    2. 问题: 终端出现过热现象。
    - 解决方案: 确认终端是否完全正确地安装在导线上,且周围没有异物阻挡。必要时更换终端并重新压接。
    3. 问题: 使用过程中终端松动。
    - 解决方案: 重新检查并紧固终端螺丝,确保终端牢固固定在导线上。

    总结和推荐


    总体而言,这款快速断开式接线端子凭借其优良的设计和高性能表现,成为众多应用场合的理想选择。其低插入力、可靠的PIDG连接方式以及预镀锡终端插头,使其在电气连接领域中具有明显的优势。建议在需要频繁插拔和高可靠性的应用场合优先考虑使用此产品。通过厂商提供的优质服务和支持,用户可以获得更好的使用体验和保障。

640929-1参数

参数
长*宽*高 20.32mm*4.06mm*4.06mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

640929-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640929-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 640929-1 640929-1数据手册

640929-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.88
库存: 10
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 8.8
