AV2211E712R04

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: 圆形,平头,按钮 On-On SPDT 圆形-22.20(Dia) 500000Cycles 20V 20V 蓝色 50000Cycles SPDT 焊接安装,面板安装
供应商型号: Q-AV2211E712R04
供应商: 期货订购
标准整包数: 50

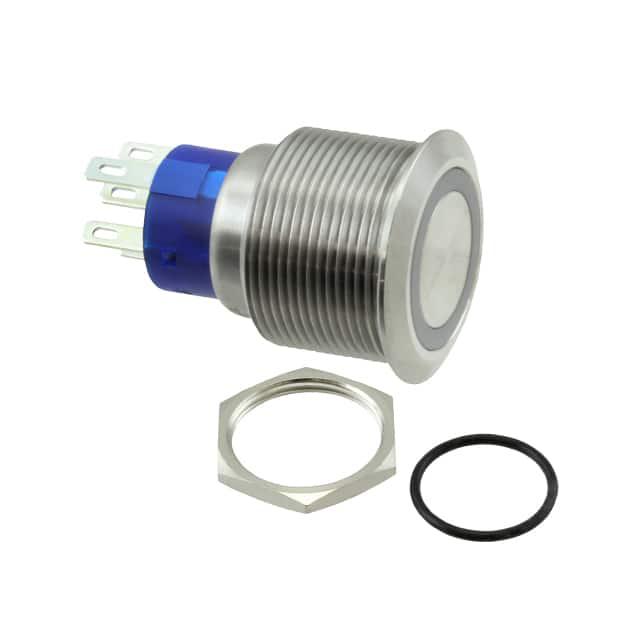

TE CONNECTIVITY 按钮开关 AV2211E712R04

AV2211E712R04概述

    ALCOSWITCH Anti-Vandal Switch Series:为工业和建筑应用提供安全与可靠的开关解决方案

    产品简介


    TE Connectivity(TE)推出的ALCOSWITCH Anti-Vandal开关系列旨在满足各种面板安装型工业及楼宇应用的需求,提供卓越的安全性和可靠性。作为一款针对抗损毁设计的开关产品,该系列产品不仅具备坚固耐用的特点,还通过其清晰直观的操作界面和丰富的功能选项赢得了广泛的应用认可。主要产品类型包括单极和双极配置,适用于电梯、仪器仪表、通信设备和控制面板等领域。

    技术参数


    以下是ALCOSWITCH Anti-Vandal开关系列的主要技术规格和技术参数:
    | 参数类别 | 描述 |

    | 产品型号 | AV16(16 mm)、AV19(19 mm)、AV22(22 mm)、AV25(25 mm) |
    | 开关类型 | 单极/双极(Momentary/ON-OFF) |
    | 额定电流 | 单极:3A @ 250VAC;双极:2A @ 36VDC |
    | 接触电阻 | ≤50 mΩ @ 1A, 12VDC(初始值) |
    | 绝缘电阻 | ≥1,000 MΩ @ 500VDC |
    | 绝缘强度 | 2,000V @ 1分钟 |
    | 使用寿命 | Momentary:1,000,000次;Push On/Off:500,000次 |
    | 操作力 | 16 mm:4.5 ± 1.5 N;19/22/25 mm:2.5 ± 1.0 N(单极),3.5 ± 1.0 N(双极) |
    | 环境等级 | IP67防护等级 |
    | 工作温度 | -20°C 至 +55°C |

    产品特点和优势


    1. 用户友好性:采用大尺寸按钮设计,并配备可选LED指示灯,使得操作更加直观便捷。
    2. 灵活定制化:提供多种按钮符号选择,如Spot、Ring、Power Logo,满足不同设计需求。
    3. 高防护性能:采用密封设计,达到IP67防护等级,有效抵御灰尘和水侵入。
    4. 易于安装:提供飞线端子配置,便于快速安装和布线。
    5. 环保合规性:符合RoHS、REACH标准,且无铅化生产,确保环保和健康安全。

    应用案例和使用建议


    ALCOSWITCH Anti-Vandal开关系列广泛应用于电梯、仪表设备、通信系统和自动化控制面板中。例如,在电梯控制面板中,这种开关能够承受人为破坏行为,同时提供明确的LED反馈,确保乘客的安全感和便利性。
    使用建议:
    - 在安装时需确保面板固定牢固,以避免开关因外部振动而松动。
    - 结合LED指示灯使用时,可根据不同的应用场景调整LED颜色和电压设置,提升操作效率。
    - 针对高温或高湿度的特殊环境,需额外加装防水和防尘组件。

    兼容性和支持


    TE Connectivity为ALCOSWITCH Anti-Vandal开关系列提供了全球范围的技术支持服务。无论是在北美、欧洲还是亚洲地区,用户都可以通过当地的客服热线获取专业咨询和售后服务。此外,该产品具有广泛的兼容性,能够轻松集成到现有的工业控制系统中。

    常见问题与解决方案


    1. 问题:开关触点频繁接触不良
    解决方法:检查接触表面是否清洁,必要时进行清理并重新安装。
    2. 问题:LED灯无法点亮
    解决方法:确认LED接线是否正确连接,并核实电源电压是否符合要求。
    3. 问题:开关长时间使用后出现老化现象
    解决方法:根据说明书定期维护或更换部件,以延长产品寿命。

    总结和推荐


    ALCOSWITCH Anti-Vandal开关系列凭借其出色的耐用性、多样化的设计选项以及可靠的技术性能,成为工业和建筑领域的理想选择。无论是安全性、操作便捷性还是环保合规性,该系列产品均表现优异,展现了TE Connectivity在电子元器件领域的强大实力。因此,我们强烈推荐这一产品给需要高性能开关解决方案的用户。

AV2211E712R04参数

参数
执行器类型 圆形,平头,按钮
开关功能 On-On
指示颜色 蓝色
面板开孔尺寸 圆形-22.20(Dia)
电流额定值 -
最大交流触点电压 20V
电气寿命 50000Cycles
开关配置 SPDT
最大直流触点电压 20V
机械寿命 500000Cycles
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

AV2211E712R04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

AV2211E712R04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY AV2211E712R04 AV2211E712R04数据手册

AV2211E712R04封装设计

查看详情并下载
Symbol
Footprint
3D Model
