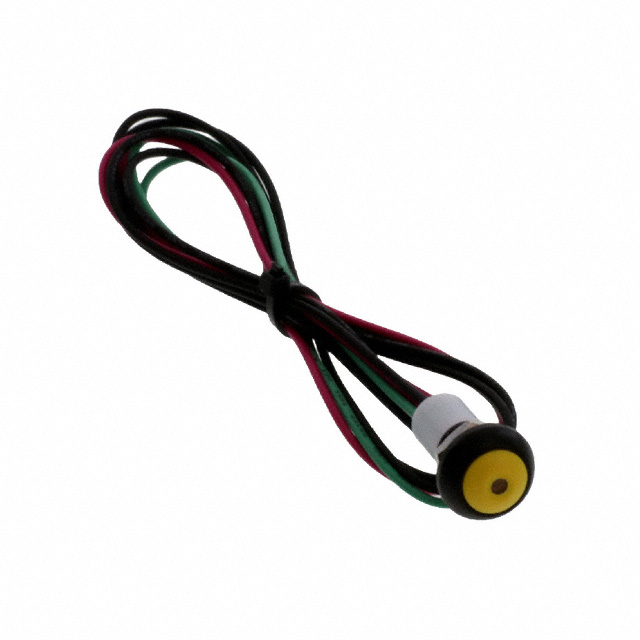

PB6B2FM5M1CAL06S500

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: 圆形,按钮 Off-Mom SPST-NO 圆形-13.60(Dia) 1000000Cycles 50V 125V 绿色 500000Cycles 125mA(AC),200mA(DC) 导线安装,面板安装
供应商型号: 450-2823-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 按钮开关 PB6B2FM5M1CAL06S500

PB6B2FM5M1CAL06S500概述

    # TE Connectivity Sealed Pushbutton Switches 技术手册概述

    产品简介


    TE Connectivity 的密封式推按钮开关系列(型号:PB6 和 PB7)是一系列高质量的密封式开关,具备多种帽盖风格和LED照明选项。这些开关提供高帽、圆形帽、扁平帽以及带LED照明的扁平帽,方便通过无焊接方式安装,可选配500毫米引线。颜色包括黑色、红色、黄色、绿色和蓝色等多种选择,使得这些开关可以广泛应用于工业设备、仪器仪表、通信设备和控制设备等领域。

    技术参数


    主要电气特性
    - 额定电流/电压:400mA(32V AC)、200mA(50V DC)、125mA(125V AC)
    - 初始接触电阻:无引脚时最大为50毫欧姆;带引脚时最大为100毫欧姆
    - 绝缘电阻:最小值为1 GΩ(500V DC)
    - 工作温度范围:-30°C至85°C
    - 操作温度:最大为110°C
    - 接触寿命:500,000个周期
    - 机械寿命:1,000,000个周期
    - 最大扭矩:0.5Nm
    尺寸和安装
    - 防护等级:IP68
    - 面板厚度:1.5 mm 至 4 mm
    - 总行程:1.5 mm
    - 操作力:3N至6N
    - 开关尺寸:参考附图

    产品特点和优势


    - IP68 等级防护:提供卓越的防尘防水性能,适合严苛环境下的应用。
    - 多功能帽盖:多种风格和颜色可供选择,适用于不同的设计需求。
    - 易于安装:提供了带500毫米引线的选择,简化了安装过程。
    - 长期可靠性:采用先进的LED照明技术,确保长时间的可靠运行。

    应用案例和使用建议


    应用案例
    这些开关在工业设备、仪器仪表、通信设备和控制设备等领域广泛应用。例如,在工厂自动化系统中,它们可用于操作控制面板上的按钮;在医疗设备中,这些开关可用于紧急停止装置上。
    使用建议
    - 确保在清洁的环境中进行安装,以避免灰尘影响开关的正常工作。
    - 根据应用环境选择合适的开关型号,例如在水浸环境下使用时,必须确保防护等级达到IP68标准。
    - 为延长使用寿命,建议按照制造商建议的方法进行焊接和安装。

    兼容性和支持


    这些开关具有良好的兼容性,能够与各种标准面板尺寸配合使用。TE Connectivity 提供了详尽的技术支持和售后服务,用户可以通过访问官方网站获得帮助和支持。

    常见问题与解决方案


    常见问题
    1. 如何正确焊接开关?
    - 应使用功率约为30瓦的烙铁,控制温度在350°C左右,持续约5秒。
    2. 开关的使用寿命是多久?
    - 机械寿命为1,000,000个周期,电气寿命为500,000个周期。
    3. 开关是否可以在高温环境下工作?
    - 可以在-30°C至85°C的温度范围内稳定工作。
    解决方案
    - 对于焊接问题,建议严格按照说明书操作。
    - 若遇到其他问题,建议联系制造商获得技术支持。

    总结和推荐


    综合评估
    TE Connectivity 的密封式推按钮开关具有高度可靠的防水防尘性能,且适用于多种工业应用场景。其易于安装、丰富的颜色选择以及卓越的电气性能使其在市场上具备显著的竞争优势。
    推荐
    强烈推荐此系列开关用于需要高性能和耐用性的场合,如工业自动化、仪器仪表和其他严苛环境的应用。

PB6B2FM5M1CAL06S500参数

参数
电流额定值 125mA(AC),200mA(DC)
最大直流触点电压 50V
指示颜色 绿色
执行器类型 圆形,按钮
面板开孔尺寸 圆形-13.60(Dia)
最大交流触点电压 125V
开关功能 Off-Mom
机械寿命 1000000Cycles
电气寿命 500000Cycles
开关配置 SPST-NO
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

PB6B2FM5M1CAL06S500厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PB6B2FM5M1CAL06S500数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY PB6B2FM5M1CAL06S500 PB6B2FM5M1CAL06S500数据手册

PB6B2FM5M1CAL06S500封装设计

查看详情并下载
Symbol
Footprint
3D Model
