V23079G1005B301

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 4ms 220V 24V DPDT(2 Form C) 4.11KΩ 5.8mA 250V 贴片安装,黏合安装 14.5mm*7.1882mm*7.4mm
供应商型号: 655-7-1393788-8
供应商: Mouser
标准整包数: 1

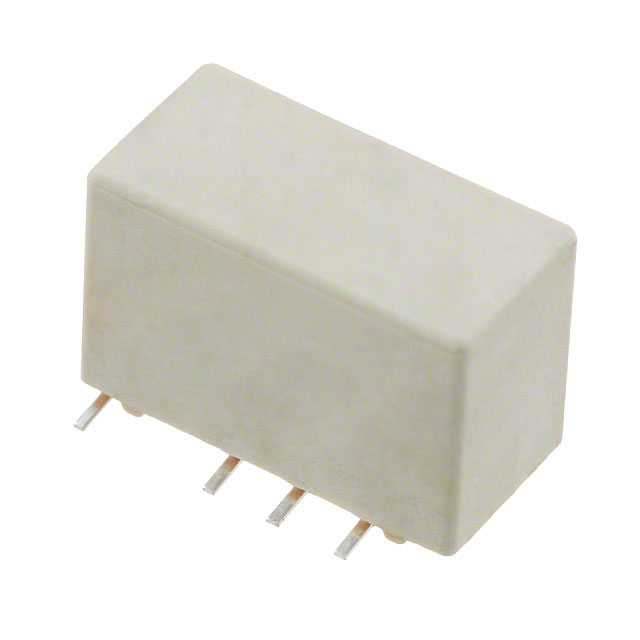

TE CONNECTIVITY 信号继电器 V23079G1005B301

V23079G1005B301概述


    产品简介


    信号继电器AXICOM
    信号继电器AXICOM是一款标准电信继电器,适用于环路和测试访问应用。其独特的薄型设计(15x7.5mm)使其广泛应用于各种紧凑空间。继电器的最大切换电流为5A,具备双分叉接触点(2个转换触点),并且具备浸没清洁能力。AXICOM继电器具有高灵敏度,可实现低功耗(140mW/70mW)。其单线圈版本具备抗浪涌电压的能力,在不同条件下的抗浪涌电压分别为2.5kV(2/10μs)和1.5kV(10/160μs)。
    主要应用领域
    - 通信设备线路卡应用(环路和测试访问)
    - 程控交换机(PABX)
    - VoIP设备
    - 办公设备
    - 测量与控制设备
    - 汽车设备(如CAN总线、无钥匙进入系统、扬声器开关)
    - 医疗设备
    - 消费电子产品
    - 数字电视盒(Set Top Boxes)
    - 高保真音响系统(Hi-Fi)

    技术参数


    - 尺寸: 15x7.5mm(0.590x0.295英寸)
    - 最大切换电流: 5A
    - 接触方式: 双分叉接触点(2个转换触点,2CO)
    - 工作电压范围:
    - 最大切换电压:220VDC, 250VAC
    - 额定电流:2A
    - 极限连续电流:85°C时2A
    - 额定功率:
    - 切换功率:60W,62.5VA
    - 接触材料:银镍,镀金
    - 最低切换电压: 100μV
    - 热电势: <10μV
    - 初始接触电阻: <50mΩ(10mA, 20mV)
    - 操作频率: 无负载时50次/秒
    - 操作时间: 典型2ms,最大4ms
    - 设置/复位时间: 典型2ms,最大4ms
    - 释放时间:
    - 无二极管并联时:典型2ms,最大4ms
    - 有二极管并联时:典型4ms,最大6ms
    - 接触寿命:
    - 在12V / 10mA时:典型5x10^7次
    - 在6V / 100mA时:典型1x10^7次
    - 在60V / 500mA时:典型5x10^5次
    - 在30V / 1000mA时:典型1x10^6次
    - 在30V / 2000mA时:典型2x10^5次
    - 在12V / 5000mA / 25°C时:典型1x10^5次
    - UL认证: UL 508文件号E 111441,UL 60950,IEC/EN60950 IEC参考证书号327

    产品特点和优势


    - 紧凑设计: 薄型15x7.5mm,适用于紧凑空间。
    - 高灵敏度: 实现低功耗140mW/70mW,适用于节能要求高的应用。
    - 可靠的操作性能: 双分叉接触点提供了更可靠的接触,确保长期稳定运行。
    - 耐浪涌电压: 单线圈版本具备2.5kV和1.5kV的抗浪涌电压能力,符合行业标准。
    - 广泛应用: 适用于多种电子设备和系统,覆盖通信、汽车、医疗等多个领域。

    应用案例和使用建议


    应用案例
    1. 通信设备线路卡: AXICOM继电器广泛应用于通信设备的线路卡,用于环路和测试访问。这些继电器可以提高系统的可靠性和稳定性。
    2. 程控交换机(PABX): 由于其高灵敏度和可靠性,AXICOM继电器非常适合应用于PABX系统中。
    3. VoIP设备: 在VoIP设备中,AXICOM继电器提供高效的信号切换和稳定的性能,满足不断增长的数据传输需求。
    使用建议
    1. 环境温度管理: 在使用AXICOM继电器时,应确保其工作环境温度不超过85°C,以避免过热导致的损坏。
    2. 适当负载管理: 根据具体的应用需求,合理选择额定电压和电流,以延长继电器的使用寿命。
    3. 正确连接和布局: 在电路设计中,确保继电器的正确安装和布线,特别是在使用高温和高功率的应用中。

    兼容性和支持


    AXICOM继电器支持多种不同的应用和设备,且具备良好的兼容性。制造商提供详细的技术支持和维护服务,以帮助用户解决任何可能遇到的问题。
    支持服务
    1. 技术支持: 用户可以通过电话或电子邮件获得技术支持,解答使用过程中遇到的技术问题。
    2. 维护和保养: 提供详细的维护指南和保养建议,帮助用户延长继电器的使用寿命。

    常见问题与解决方案


    问题1: 继电器频繁跳动,无法保持稳定工作状态。
    解决方案: 检查接线和连接是否松动,确保所有连接稳固。此外,确认环境温度没有超过85°C。
    问题2: 接触电阻过高,影响继电器性能。
    解决方案: 清洁接触点,使用无水酒精擦拭接触表面,确保接触良好。如果仍存在问题,考虑更换新的继电器。
    问题3: 使用过程中继电器温度过高。
    解决方案: 确认负载是否超过额定值,调整负载至安全范围内。检查散热设计是否合理,确保良好的散热效果。

    总结和推荐


    AXICOM信号继电器凭借其紧凑的设计、高灵敏度和广泛应用范围,成为众多电子设备的理想选择。其优秀的性能和广泛的应用领域使其在市场上具有很强的竞争优势。综上所述,我们强烈推荐使用AXICOM信号继电器,特别是在需要高可靠性和低功耗的应用环境中。

V23079G1005B301参数

参数
最大开关电流 -
运行时间 4ms
直流开关电压 220V
插入损耗 -
触头外形 DPDT(2 Form C)
绝缘 -
线圈电阻 4.11KΩ
交流线圈电压 -
直流线圈电压 24V
负载电流额定值 -
线圈电流 5.8mA
交流开关电压 250V
释放时间 4ms
长*宽*高 14.5mm*7.1882mm*7.4mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

V23079G1005B301厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23079G1005B301数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23079G1005B301 V23079G1005B301数据手册

V23079G1005B301封装设计

查看详情并下载
Symbol
Footprint
3D Model
