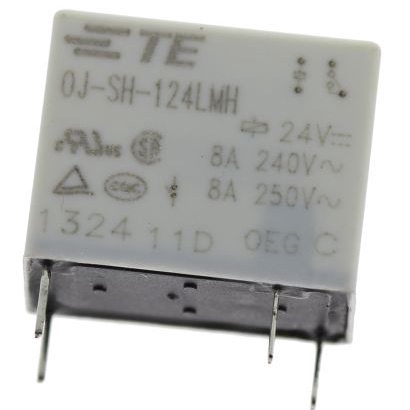

OJ-SH-124LMH

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, OJ系列, 24V 直流线圈电压, 切换电流8A, 单极常开
供应商型号: 1641751
供应商: 海外现货
标准整包数: 500
TE CONNECTIVITY 其他继电器 OJ-SH-124LMH

OJ-SH-124LMH概述


    产品简介




    通用型PCB继电器:微型PCB继电器OJ/OJE

    此系列继电器是适用于印刷电路板的小型化通用继电器,具有多种额定电流(3A至10A)和出色的性能表现。这些继电器广泛应用于家用电器、暖通空调系统以及工业控制等领域。它们不仅设计紧凑,而且具备高电压绝缘性能(4000Vrms),可根据需要选择敏感线圈。


    技术参数




    - 额定电流:3A 至 10A
    - 额定电压:30V直流,250V交流
    - 最大切换电压:30V直流,277V交流
    - 接触材料:银、银锡氧化物、银镉氧化物
    - 最小推荐接触负载:100mA,5V直流
    - 频率操作:每小时360次
    - 操作时间:
    - OJ/OJE-L型:最大15ms
    - OJ/OJE-D/H型:最大10ms
    - 释放时间:最大4ms
    - 电气寿命:
    - LM 3A,250VAC,电阻负载,-30°C至+95°C:100,000次
    - DM 5A,250VAC,电阻负载,-30°C至+85°C:60,000次
    - LMH(2) 8A,250VAC,电阻负载,-30°C至+70°C:100,000次
    - LMH2 8A,250VAC,电阻负载,-30°C至+85°C:30,000次
    - HM 10A,250VAC,电阻负载,-30°C至+70°C:100,000次
    - HM2 10A,250VAC,电阻负载,-30°C至+85°C:10,000次
    - 机械寿命(直流线圈):10,000,000次操作
    - 线圈电压范围:3V至48V直流
    - 线圈版本:直流线圈,OJ/OJE-L型(敏感型)
    - 额定电压:3V至48V
    - 操作电压:2.25V至36V
    - 释放电压:0.15V至2.4V
    - 电阻:45Ω±10%至11,520Ω±10%
    - 功率:200mW至11,520mW
    - 线圈绝缘系统:根据UL Class E, F
    - 工作环境温度:-30°C至+95°C


    产品特点和优势




    该系列继电器具有多个独特的优势:
    - 小型化设计:适合各种空间受限的应用。
    - 高电压绝缘:4000Vrms,提高了安全性和可靠性。
    - 可选敏感线圈:降低了功耗,提高了能效。
    - 广泛的工作温度范围:可在-30°C至+95°C的极端环境下正常工作。


    应用案例和使用建议




    该继电器适用于家电、暖通空调以及工业控制系统中的自动控制和信号转换。例如,在暖通空调系统中,该继电器可以用于控制风扇或冷热源的开关;在家用电器中,它可以用来控制电动机或加热元件的启停。使用建议如下:
    - 确保安装位置通风良好,避免过热。
    - 在复杂环境下考虑增加保护措施,如浪涌保护。
    - 定期检查接触点,确保良好的电连接。


    兼容性和支持




    该继电器具有良好的兼容性,能够与其他标准电气元件和系统无缝集成。厂商提供了详尽的技术支持和维护文档,可通过官网获得相关信息。


    常见问题与解决方案




    - Q: 如何确定合适的线圈电压?
    - A: 参考产品数据表,根据实际应用需求选择合适的电压等级。

    - Q: 继电器频繁跳闸怎么办?
    - A: 检查电源电压是否稳定,确认负载是否超出额定值。


    总结和推荐




    总体来看,这款通用型PCB继电器在小型化设计、高电压绝缘和多功能性方面表现出色,适用于各种家电、暖通空调及工业控制应用。其高可靠性和广泛的适用性使其在市场上具有很高的竞争力。因此,我们强烈推荐这一产品。

OJ-SH-124LMH参数

参数
开关功能 -
继电器类型 -
长*宽*高 18.2mm*10.2mm*14.7mm
安装方式 PCB安装,通孔安装

OJ-SH-124LMH厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJ-SH-124LMH数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJ-SH-124LMH OJ-SH-124LMH数据手册

OJ-SH-124LMH封装设计

查看详情并下载
Symbol
Footprint
3D Model
