640586-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 8路, 6.35mm节距, 1行
供应商型号: 18E8-640586-1
供应商: 云汉优选
标准整包数: 1

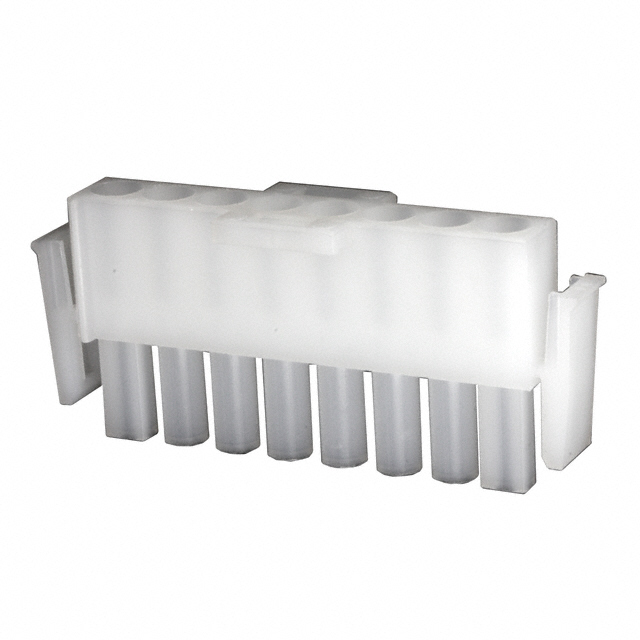

TE CONNECTIVITY 矩形连接器 - 外壳 640586-1

640586-1概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    产品简介


    5.0 mm Power Key Connectors(5.0 PKC) 是一款专为家用电器中的电源电路设计的连接器,尤其适用于燃气器具。该产品属于插头到板式连接器,由电线插头和PCB端子组装而成。此连接器的独特之处在于其紧凑的设计,提供了4种键控方式,以便在安装时能够有效避免错误插接。

    技术参数


    - 接触中心线间距:5.0 mm
    - 额定电压:300 VAC
    - 最大电流:10A
    - 适用导线规格:24-16 AWG
    - 适用PCB厚度:1.6 mm
    - 工作温度范围:-30°C 至 +105°C
    - 尺寸:具体尺寸请参阅相关手册页

    产品特点和优势


    - 紧凑设计:提供19.4 mm 的堆叠高度,占用空间少。
    - 可靠的锁片设计:双锁片设计确保了接触件的完全加载,并且锁片被包围以防止缠绕。
    - 防错设计:通过不同颜色和键控设计,减少了错误插接的可能性。
    - 高效性:减少了零件数量,简化了采购和库存控制。
    - 认证:该连接器已获得UL、CSA等机构认证,符合RoHS标准。

    应用案例和使用建议


    应用案例:此连接器常用于燃气器具、厨房电器等需要稳定电力供应的场合。特别是其多键控设计,在狭小的空间内能够实现可靠连接。
    使用建议:
    1. 在安装过程中注意键控方向,以避免错误插接。
    2. 确保使用合适的压接工具进行压接,避免接触不良。
    3. 在选择导线规格时,根据实际需求选择合适的导线大小,以满足电流要求。

    兼容性和支持


    - 兼容性:5.0 PKC连接器可与其他相应规格的产品兼容。
    - 支持:制造商提供了丰富的技术支持,包括安装指导和技术文档等。此外,还提供了相应的压接工具和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插接不牢固 | 检查锁片是否正确安装,并确认压接质量。 |
    | 导线过热 | 确认导线规格是否合适,检查连接是否紧固。 |
    | 连接不良 | 检查是否有异物阻塞连接口,必要时清洁后重新插接。 |

    总结和推荐


    5.0 mm Power Key Connectors(5.0 PKC) 是一款设计精良、功能强大的连接器,特别适合家用电器中的高可靠性连接需求。其独特的防错设计和易于操作的特性使其在市场上具有很强的竞争力。总体而言,它是一款值得推荐的产品,尤其是在需要高效且可靠连接的场景中。

640586-1参数

参数
颜色 自然色
触头类型 Male or Female
紧固类型 -
排数 1
触头端接 压接
针脚数 8pin
类型 Latch Lock,Plug
长*宽*高 52.07mm*27.43mm*14.73mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

640586-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640586-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 640586-1 640586-1数据手册

640586-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
