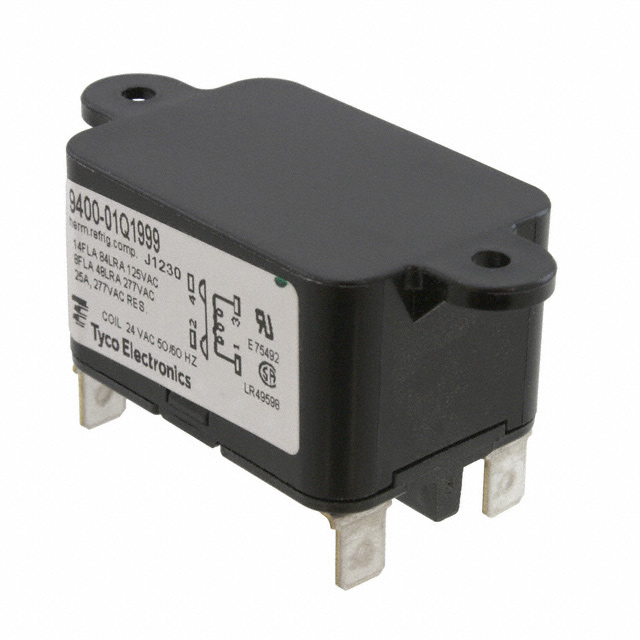

9400-01Q1999

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装
供应商型号: N-9400-01Q1999
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 9400-01Q1999

9400-01Q1999概述

    电子元器件产品技术手册:9400系列功率继电器

    1. 产品简介


    9400系列功率继电器是一种单极继电器,广泛应用于暖通空调(HVAC)系统中。此继电器具有多位置安装的特点,且不会影响其操作性能。此外,它配备了方便的0.250英寸(6.35毫米)快速连接端子,便于安装和维护。

    2. 技术参数


    - 接触材料:银合金和细银
    - 额定最大电流:
    - 银合金(电源)触点:所有形式均为12 FLA(60 LRA)@ 125VAC,电阻负载时为18A;48 LRA @ 240/277VAC,电阻负载时为18A。1 Form X仅限于25A @ 240/277VAC,电阻负载。
    - 细银(先导)触点:所有形式均为3A,277VAC;125VA @ 125VAC;250VA @ 250VAC;277VA @ 277VAC。
    - 预期寿命:机械操作为1百万次;在额定电阻负载下为25万次;在额定电感负载下为10万次。
    - 绝缘强度:初始击穿电压为1,554 VAC,适用于活部件和暴露的非载流金属部件之间。
    - 线圈数据:电压为12 VDC和24 VDC;6-277 VAC,50/60 Hz。
    - 最大密封功率:交流线圈为4 VA;直流线圈为3 W。
    - 初始浪涌功率:交流线圈为5 VA;直流线圈为3 W。
    - 绝缘等级:UL Class B(130°C)。
    - 工作温度范围:存储和操作为-40°C至+65°C。
    - 重量:约2.88盎司(82克)。

    3. 产品特点和优势


    - 多位置安装:无需拆卸即可实现多位置安装,不影响继电器的操作。
    - 方便的连接方式:配备0.250英寸(6.35毫米)快速连接端子,简化安装流程。
    - 高可靠性:使用寿命长,可达1百万次机械操作,满足多种应用需求。

    4. 应用案例和使用建议


    9400系列功率继电器在暖通空调系统中有广泛应用,例如控制空调系统的启动和停止。在使用时,建议首先检查系统的工作环境,确保继电器能够正常运行。此外,在使用过程中应注意定期维护,以确保长期稳定的工作性能。

    5. 兼容性和支持


    - 兼容性:9400系列功率继电器可与其他符合标准的电子元器件和设备兼容。
    - 支持:如有需要,用户可以联系厂商的技术支持团队,获取相关帮助和咨询。

    6. 常见问题与解决方案


    - 问题:继电器无法正常启动。
    - 解决方案:检查线圈电压是否符合要求,确保供电正常。如果仍无法解决问题,建议联系技术支持团队。
    - 问题:接触不良。
    - 解决方案:清洁接触面,确保没有灰尘或杂质干扰。如仍有问题,请联系技术支持团队进行进一步检查。

    7. 总结和推荐


    综上所述,9400系列功率继电器是一款性能稳定、可靠性高的产品。它的多位置安装和方便的连接方式使其在暖通空调系统中有广泛应用。对于需要高性能继电器的应用场景,强烈推荐使用9400系列功率继电器。

9400-01Q1999参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 底座安装
零件状态 停产
包装方式 散装
