5435640-2

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 2.54mm 2000Cycles 2000Cycles 60mA DIP 通孔安装 12.19mm(长度)*8.64mm(高度)
供应商型号: U-5435640-2
供应商: 云汉优选
标准整包数: 25
TE CONNECTIVITY 拨码开关 5435640-2

5435640-2概述


    产品简介

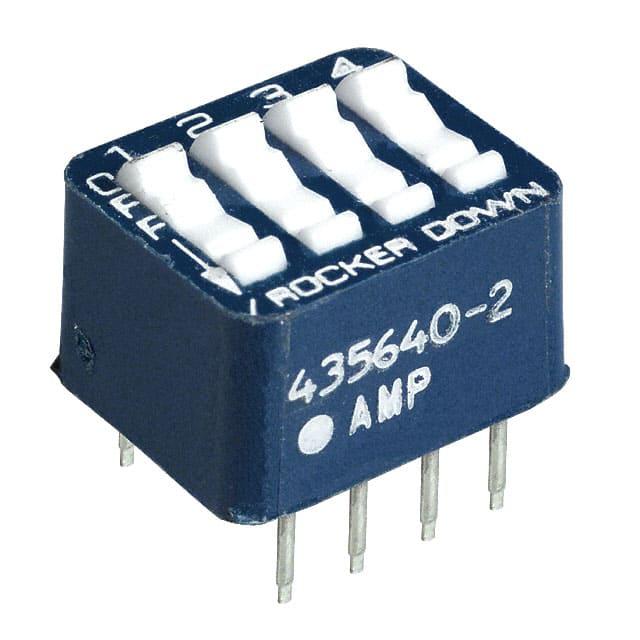

    产品名称:DIP SW 4POSN AU
    本产品是一款带有4个位置的双列直插式(DIP)开关,适用于各种电子电路的应用。通过该开关,用户可以实现对电路通断状态的控制。这类开关因其紧凑的设计和可靠的操作而广泛应用于消费电子、工业控制设备、计算机系统等领域。

    技术参数


    - 基本规格:
    - 型号:5435640-2
    - 开关数量:4
    - 外壳材质:聚酯纤维玻璃增强型(Polyester GF)
    - 颜色:蓝色
    - 密封性:非密封
    - 安装方式:垂直
    - 兼容标准:UL 94V-0(阻燃)
    - 电气特性:
    - 额定电流:1A
    - 额定电压:40V DC
    - 接触镀层材料:金
    - 接触电阻:≤30 µin
    - 焊盘连接材料:锡
    - 接脚长度:3.56 mm(0.14 in)
    - 尺寸和重量:
    - 长度:12.19 mm(0.48 in)
    - 高度:8.64 mm(0.34 in)
    - 使用条件:
    - 操作温度范围:-25°C 至 70°C
    - 认证和合规:
    - 符合欧盟RoHS、REACH和ELV标准

    产品特点和优势


    1. 可靠性高:金镀层确保了稳定的电气性能,提高了使用寿命。
    2. 操作简便:顶部按钮设计便于用户操作。
    3. 紧凑结构:占用空间小,适合在小型设备中应用。
    4. 宽泛的工作温度范围:能够适应不同环境下的工作需求。
    5. 抗腐蚀性能强:材料选择使产品具有较好的防锈能力。

    应用案例和使用建议


    应用案例:
    - 作为小型电子设备中的手动控制开关。
    - 在工业控制系统中用于切换不同的操作模式。
    - 为计算机主板上的跳线开关提供替代方案。
    使用建议:
    - 在极端环境下使用时,应注意保持良好的通风以防止温度过高。
    - 为延长产品寿命,避免频繁且快速地开关,以减少磨损。

    兼容性和支持


    本产品可与其他标准的DIP开关兼容,且能够通过焊接直接安装在印刷电路板上。制造商提供了详细的技术文档和支持服务,用户可通过官方技术支持热线获取帮助。

    常见问题与解决方案


    1. 问题:开关接触不良
    - 解决方案:检查焊接质量,确保焊点无虚焊现象。必要时重新焊接。

    2. 问题:开关操作不顺畅
    - 解决方案:检查是否有异物卡住,清洁活动部件。

    3. 问题:无法正常通断电路
    - 解决方案:确认开关型号是否正确,再检查电气线路连接情况。

    总结和推荐


    总体来说,这款DIP SW 4POSN AU 是一款性能稳定且实用性强的产品,适用于多种应用场景。其出色的电气特性和耐用性使其在市场上具有很强的竞争力。如果您正在寻找一款既可靠又高效的DIP开关,强烈推荐选择这款产品。当然,在使用过程中还需要根据具体情况进行适当的维护和保养。

5435640-2参数

参数
电流额定值 60mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 2.54mm
长*宽*高 12.19mm(长度)*8.64mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5435640-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5435640-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 5435640-2 5435640-2数据手册

5435640-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
