PB6B2HS7M1CAL00Y500

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity按钮开关, 面板安装, (开)-关操作, 无指示灯, 单刀单掷, 常开
供应商型号: 2396657
供应商: 海外现货
标准整包数: 25

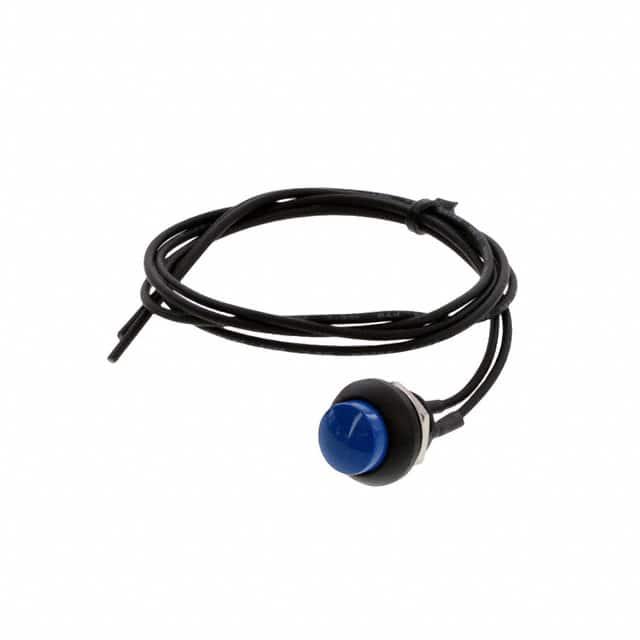

TE CONNECTIVITY 按钮开关 PB6B2HS7M1CAL00Y500

PB6B2HS7M1CAL00Y500概述

    封装式按钮开关产品技术手册

    1. 产品简介


    封装式按钮开关是专为需要高度防护和多功能性的应用设计的一种开关产品。该系列包括多种型号,如高帽、圆帽和平帽按钮开关,以及LED照明版本。它们不仅具备出色的防水防尘性能(IP68等级),还可以通过各种帽盖选项进行个性化配置,适用于工业设备、仪器仪表、通信设备和控制设备等多种应用场景。

    2. 技术参数


    - 额定电流/电压: 400mA @ 32VAC,200mA @ 50VDC,125mA @ 125VAC
    - 初始接触电阻:
    - 无引脚: 最大50mΩ
    - 引脚: 最大100mΩ (引线电阻不计入)
    - 绝缘电阻: 最小1GΩ @ 500VDC
    - 介电强度: 1500VAC RMS
    - 电寿命: 500,000个周期
    - 操作温度范围: -30°C至85°C
    - 面板厚度: 1.5mm至4mm
    - 总行程: 1.5mm
    - 操作力: 3N至6N
    - 触点弹跳: 10ms
    - 机械寿命: 1,000,000个周期
    - 保护等级: IP68
    - 手动焊接: 使用约350°C的30瓦烙铁焊接5秒
    - 波峰焊接: 推荐焊接温度260±5°C,最大焊接时间5秒

    3. 产品特点和优势


    - 易于安装: 可提供可焊或带引脚的终端,方便安装且无需焊接。
    - 多样化的颜色选择: 有黑、红、黄、绿、蓝五种帽盖颜色可供选择,适用于不同的视觉识别需求。
    - 可靠度高: LED照明采用长期可靠性技术,确保长时间稳定运行。
    - 宽广的应用范围: 适用于各类工业设备、仪器仪表、通信设备和控制设备。

    4. 应用案例和使用建议


    这些按钮开关常用于需要较高防护级别的工业设备中,例如机器控制器面板上的紧急停止按钮。对于户外设备而言,IP68等级的防水防尘能力使得这些开关可以适应各种恶劣环境。为了进一步提升用户体验,建议将这些开关安装在易操作且显眼的位置,并定期检查其安装稳固性和电气连接情况。

    5. 兼容性和支持


    这些开关支持多种安装方式,包括螺纹管安装和直接插入印刷电路板。此外,TE Connectivity还提供技术支持服务,可通过官网获取帮助。

    6. 常见问题与解决方案


    - Q: 如何清洁按钮开关?
    - A: 可以使用干净的湿布轻轻擦拭,避免使用腐蚀性强的溶剂。

    - Q: 如何确保良好的电气连接?
    - A: 安装时确保引脚焊接牢固,使用适当的焊接工艺和工具,遵循技术手册中的指导。

    7. 总结和推荐


    总的来说,TE Connectivity的封装式按钮开关以其高防护等级、多样化配置和广泛应用而备受推崇。如果您正在寻找一款既能适应苛刻环境又能满足多种应用需求的开关,这些产品将是理想的选择。建议在使用前仔细阅读技术手册,以确保最佳的安装和使用效果。

PB6B2HS7M1CAL00Y500参数

参数
最大交流触点电压 125V
指示颜色 -
电流额定值 125mA(AC),200mA(DC)
机械寿命 1000000Cycles
执行器类型 圆形,按钮
开关功能 Off-Mom
最大直流触点电压 50V
电气寿命 500000Cycles
面板开孔尺寸 圆形-13.60(Dia)
开关配置 SPST-NO
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

PB6B2HS7M1CAL00Y500厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PB6B2HS7M1CAL00Y500数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY PB6B2HS7M1CAL00Y500 PB6B2HS7M1CAL00Y500数据手册

PB6B2HS7M1CAL00Y500封装设计

查看详情并下载
Symbol
Footprint
3D Model
