175218-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀金压接端子 母端子, Dynamic 3000系列, 最大1.25mm², 最小0.5mm²
供应商型号: U-175218-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 175218-3

175218-3概述


    产品简介


    产品概述

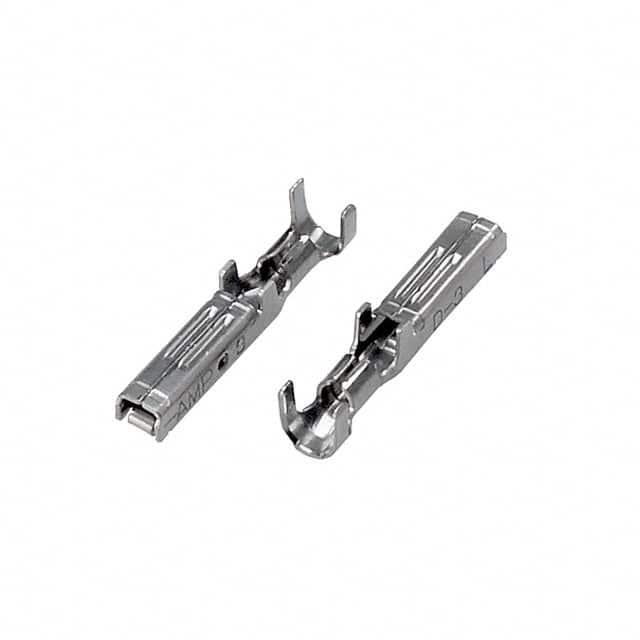

    本文档介绍了型号为175218-3的TE Connectivity Dynamic 3000系列插座接触件。这款接触件专为高可靠性应用场景设计,适用于多种类型的电线和电缆连接,如离散线。它的主要功能是提供安全可靠的电气连接,并广泛应用于各种行业,如工业自动化、汽车制造、航空航天等领域。

    技术参数


    - 产品类型:插座接触件
    - 额定电压:250 VAC
    - 适配线缆类型:离散线
    - 接触件类型:镀金铜合金
    - 接触件终止区电镀材料:金
    - 接触件基材:铜合金
    - 接触件尺寸:20 – 16 AWG(0.5 – 1.42 mm²)
    - 接触长度:17.8 mm [0.7 in]
    - 接触方向:直插
    - 终端方法:压接
    - 适用绝缘直径范围:1.8 – 2.8 mm [0.07 – 0.11 in]
    - 工作温度范围:-55 – 105 °C [-67 – 221 °F]
    - 电流额定值:最大15 A
    - UL阻燃等级:UL 94V-0
    - 包装数量:5000个
    - 环保合规性:符合欧盟RoHS、ELV指令,符合中国RoHS 2标准,不含REACH高关注物质

    产品特点和优势


    1. 镀金接触面:增强抗腐蚀性和电气性能。
    2. 宽工作温度范围:适应极端环境条件。
    3. 高电流额定值:适合大电流应用。
    4. 低卤素含量:符合环保要求。
    5. 压接式安装:安装方便快捷,提高生产效率。

    应用案例和使用建议


    应用案例
    该接触件广泛应用于工业自动化设备中,用于连接电源和信号传输线路。例如,在工业机器人中,它用于确保高可靠性电力传输。
    使用建议
    - 正确选择线缆:根据应用需求选择合适的线缆直径,以确保良好的接触。
    - 严格遵守压接规范:使用专门工具进行压接,以确保连接质量。
    - 定期检查和维护:定期对连接部位进行检查,及时更换损坏部件。

    兼容性和支持


    - 兼容性:该接触件与Dynamic 3000系列相关组件兼容,包括其他类型的接触件和接线端子。
    - 技术支持:TE Connectivity提供全面的技术支持和客户服务。如果您有任何问题,可拨打+1 800 522 6752联系技术支持团队。

    常见问题与解决方案


    1. 连接不稳固
    - 解决方案:检查线缆和接触件是否匹配,并重新进行压接。
    2. 接触电阻过高
    - 解决方案:清洁接触面并确保镀层完好无损。
    3. 工作温度超出范围
    - 解决方案:选择适合更高温度范围的接触件。

    总结和推荐


    总体来说,型号为175218-3的TE Connectivity Dynamic 3000系列插座接触件是一款高性能、可靠的产品。其广泛的温度适应能力、优良的电气性能和便捷的安装方式使其成为多种应用场景的理想选择。强烈推荐使用这款接触件,特别是在需要高可靠性的环境中。
    如需进一步技术支持或订购,请访问[TE Connectivity官网](https://www.te.com/)。

175218-3参数

参数
线规 16-20 AWG
触头镀层
触头端接 压接
触头镀层厚度 760nm
类型 Connector Power
长*宽*高 18.3mm(长度)*3.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

175218-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

175218-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 175218-3 175218-3数据手册

175218-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
