JJFV0UG380NOPPRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.4N 100000Cycles 100000Cycles 1mA(DC) 贴片安装,黏合安装
供应商型号: JJFV0UG380NOPPRTR
供应商: Master
标准整包数: 25

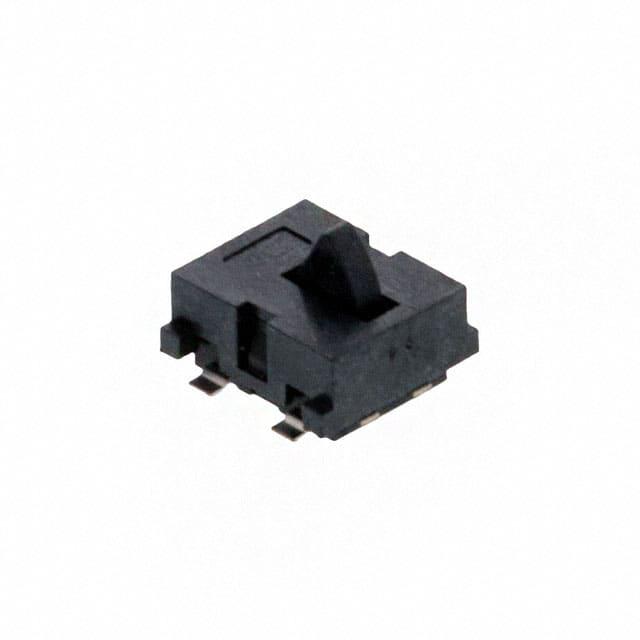

TE CONNECTIVITY 限位开关 JJFV0UG380NOPPRTR

JJFV0UG380NOPPRTR概述


    产品简介


    产品名称:JJ系列探测开关
    产品类型:
    - 检测开关
    - 适合多种安装方式:水平或垂直操作选项、Gull-wing、J脚型和通孔安装
    主要功能:
    - 高精度检测反馈
    - 紧凑型设计
    应用领域:
    - 汽车行业
    - 仪器仪表
    - 家用电器
    - 电信设备

    技术参数


    规格及性能参数:
    - 接触额定值:最大1mA,5VDC
    - 接触电阻:最大1Ω
    - 绝缘电阻:最小100MΩ(测试电压为100VDC)
    - 耐压强度:100VAC,持续1分钟
    - 操作力:最大40gf
    - 行程:对于5.30mm轴为3.9mm,对于3.80mm轴为2.6mm
    - 使用寿命:100,000次循环
    - 工作温度范围:-10℃到60℃
    - 存储温度范围:-20℃到70℃

    产品特点和优势


    产品特点:
    - 尺寸紧凑
    - 支持多种安装方式
    - 尖锐的检测手感
    - 罗氏合规(RoHS Compliant)
    - 无卤素且无铅
    - 顶部有导向柱便于定位
    - 提供不同高度的轴(3.80mm和5.30mm)
    优势:
    - 适用于多种应用场景
    - 高机械和电气稳定性
    - 符合环保标准

    应用案例和使用建议


    应用场景:
    - 汽车电子设备的信号检测
    - 家用电器的操作反馈
    - 电信设备的控制信号处理
    使用建议:
    - 确保操作环境在规定的温度范围内(-10℃到60℃)
    - 使用合适的焊接条件以确保良好的连接质量
    - 避免将开关置于阳光直射或腐蚀性气体环境中
    - 存储时需符合推荐的存储条件,避免过长的存储时间导致性能下降

    兼容性和支持


    兼容性:
    - 可与其他标准电子设备接口无缝集成
    - 适用多种电路设计需求
    支持:
    - 获得厂商提供技术支持,可访问网站(www.te.com/help)进行在线帮助

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:接触电阻高
    - 解决方案: 检查焊接工艺和线路连接,确保接触面清洁。
    2. 问题:温度范围内的性能波动
    - 解决方案: 确保开关处于规定的操作和存储温度范围内。
    3. 问题:振动或冲击下不稳定
    - 解决方案: 确认符合MIL-STD测试标准要求,并使用适当的保护措施。

    总结和推荐


    综合评估:
    - JJ系列探测开关在多种应用中表现出色,具有优良的机械和电气特性
    - 紧凑的设计使其适用于空间受限的应用场景
    - 高质量的材料和制造工艺保证了产品的稳定性和耐用性
    推荐:
    - 强烈推荐使用该产品,特别是在需要高精度检测和紧凑安装的应用场景中。

JJFV0UG380NOPPRTR参数

参数
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 0.4N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 1mA(DC)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJFV0UG380NOPPRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJFV0UG380NOPPRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJFV0UG380NOPPRTR JJFV0UG380NOPPRTR数据手册

JJFV0UG380NOPPRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.3352 ¥ 11.3087
250+ $ 1.247 ¥ 10.368
500+ $ 1.1936 ¥ 9.9187
1250+ $ 0.7346 ¥ 6.1045
2500+ $ 0.5792 ¥ 4.743
3750+ $ 0.5676 ¥ 4.648
5000+ $ 0.5676 ¥ 4.648
库存: 5000
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 282.71
