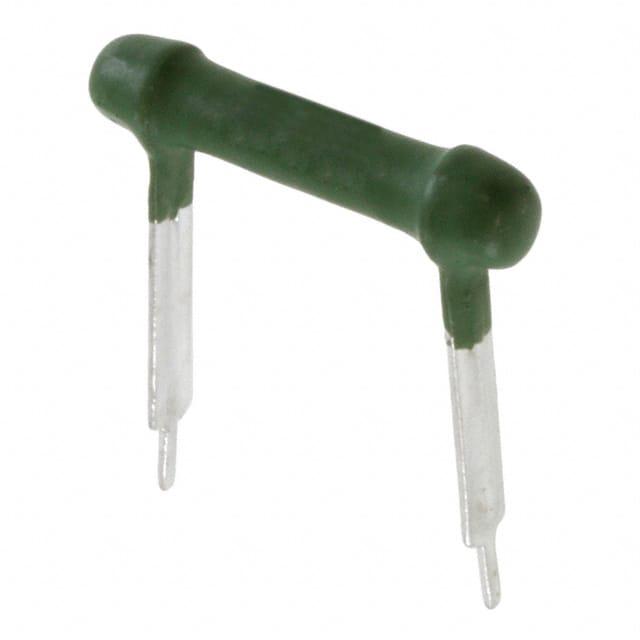

FCB412RJ

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 12Ω ±5% 4W -80ppm/℃~40ppm/℃ 导线安装 24.2mm(长度)*20.5mm(高度)
供应商型号: Q-FCB412RJ
供应商: 期货订购
标准整包数: 500
TE CONNECTIVITY 通孔电阻 FCB412RJ

FCB412RJ概述

    FC Series 高功率电阻技术手册

    产品简介


    FC 系列高功率电阻是泰科电子(Tyco Electronics)推出的高可靠性产品,属于CGS系列。这些电阻器通过将绕线缠绕在玻璃纤维芯上并用耐热硅树脂进行绝缘密封,确保了在高功率和恶劣环境下的稳定性和耐用性。FC系列电阻器广泛应用于显示器、电源供应系统、白色家电和棕色家电等领域,适用于需要低成本高功率电阻的应用场景。

    技术参数


    | 规格 | FC2 | FC4 | FC6 | FC8 | FC10 |
    |
    | 功率(70℃): | 2.0 W | 4.0 W | 5.0 W | 6.5 W | 8.0 W |
    | 温度系数:+40/+80 ppm/°C | R20-R30 | R30-R39 | R47-R56 | R68-R91 | R91-1R2 |
    | 温度系数:-20 ppm/°C | 56R-3K9 | 100R-5K6 | 150R-15K | 270R-20K | 270R-22K |
    | 负载寿命:≤3%(1000小时,额定功率)
    | 过载:≤2%(10倍额定功率,5秒)
    | 气候类别:55/200/56 | ≤3%
    | 最大连续工作电压 | ≤√(功率×电阻) 或 AC RMS

    产品特点和优势


    - 功率高:可在70℃环境下达到高达8瓦的功率,满足不同应用场景的需求。
    - 高度选择性:提供多种高度配置,以适应不同的装配需求。
    - 耐溶剂性:能够抵抗PCB制造过程中常用的溶剂,保证长期稳定性。
    - 机械组装:适合自动化生产流程,提高了效率和产量。
    - 可广泛供应:由于广泛的分销网络,能快速获取到产品,便于供应链管理。

    应用案例和使用建议


    FC系列电阻在很多领域都有广泛应用,例如:
    - 电源供应系统:如服务器电源、通信基站电源等。
    - 白色家电:如冰箱、洗衣机等,这类设备对可靠性和环境适应性要求较高。
    - 棕色家电:如电视、音响等消费电子产品,对电阻的小型化和成本敏感。
    建议使用时注意:在长时间高负荷运行情况下,应确保良好的散热条件;在高湿环境下使用,需考虑湿度防护措施。

    兼容性和支持


    FC系列电阻可以方便地集成到现有的电路设计中,与其他电子元件具有良好的兼容性。同时,泰科电子提供了完善的客户支持服务,包括技术咨询、维修支持等,帮助客户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不良导致过热 | 确保安装空间良好通风,必要时添加散热片。 |
    | 电阻器标称值不准 | 检查安装是否正确,必要时更换。 |

    总结和推荐


    综上所述,FC系列高功率电阻凭借其高可靠性、耐溶剂性及机械组装优势,在各种高功率应用场合表现优异。无论是从性价比还是从使用寿命角度来看,它都是一个值得推荐的产品。对于需要高性能、高可靠性且成本可控的应用场景,建议优先选择FC系列高功率电阻。

FCB412RJ参数

参数
电阻值 12Ω
精度 ±5%
额定功率 4W
温度系数 -80ppm/℃~40ppm/℃
长*宽*高 24.2mm(长度)*20.5mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

FCB412RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FCB412RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY FCB412RJ FCB412RJ数据手册

FCB412RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
