首页  >  产品百科  >  KUEP-3D15-12

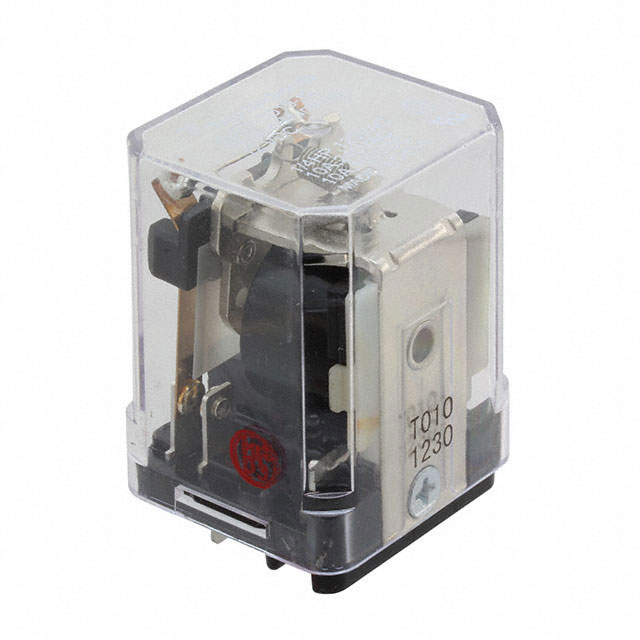

KUEP-3D15-12

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 15ms 10A 150V(Max) 12V SPST-NO(DM)(1 Form X) 120Ω 100mA 150V@DC 支架安装,通孔安装 38.9mm*35.7mm*48.4mm
供应商型号: N-KUEP-3D15-12
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 信号继电器 KUEP-3D15-12

KUEP-3D15-12概述

    #

    产品简介


    KUEP-3D15-12 是一款通用电源继电器,采用单稳态磁系统设计,由1.2瓦特线圈驱动。其线圈电阻为120欧姆,并具有UL认证的B级线圈绝缘。这款继电器是来自Potter & Brumfield的KUEP系列的一部分,广泛应用于电力控制领域。

    技术参数


    以下是KUEP-3D15-12的详细技术参数:
    - 线圈特殊特性:UL认证,B级线圈绝缘
    - 线圈电阻:120 欧姆
    - 线圈功率等级:1.2 瓦
    - 线圈电压等级:12 VDC
    - 接触器类型:1 形式 X 单极单掷(SPST-NO-DM)
    - 接触电流额定值:10 A
    - 接触电压额定值:150 VDC
    - 接触材料:银氧化镉(AgCdO)
    - 绝缘初始介电强度:
    - 开路触点间:1200 Vrms
    - 相邻触点间:2200 Vrms
    - 触点与线圈间:2200 Vrms
    - 接触初始绝缘电阻:100 MΩ
    - 产品尺寸:宽 35.71 mm,长 38.89 mm,高 48.41 mm
    - 产品重量:85 克
    - 环境温度范围:-45°C 至 70°C
    - 机械附件:插脚式连接,插座安装
    - 包装方式:包装盒

    产品特点和优势


    KUEP-3D15-12 的主要特点是:
    - 通用性强:适用于多种电力控制系统,如工业自动化、通信设备等。
    - 可靠性高:经过严格的测试和认证,符合UL和RoHS标准,确保在苛刻环境下也能稳定运行。
    - 安全设计:采用磁吹弧技术,提高接触器的耐受能力和使用寿命。
    - 易于安装:采用插脚式连接和插座安装方式,方便快捷地集成到现有系统中。

    应用案例和使用建议


    应用案例
    KUEP-3D15-12 广泛应用于电力控制系统的开关切换,例如:
    - 工业自动化生产线中的设备控制
    - 通信设备中的电源管理
    - 家用电器的电源控制
    使用建议
    - 安装注意事项:确保安装位置通风良好,避免长时间暴露在高温环境中。
    - 维护建议:定期检查触点磨损情况,及时更换损坏部件,保持接触器的良好运行状态。
    - 环境适应性:考虑使用环境的湿度和震动因素,选择合适的安装位置。

    兼容性和支持


    - 兼容性:该继电器与多种插座和配件兼容,如TE Connectivity的多个系列插头和底座。
    - 支持服务:Potter & Brumfield提供技术支持,如有需要,可拨打 +1 800 522 6752 联系支持团队。

    常见问题与解决方案


    1. 问题:继电器频繁跳闸。
    - 解决方案:检查负载是否超过额定值,调整负载电流至安全范围内。

    2. 问题:触点寿命短。
    - 解决方案:检查负载特性,确保负载特性与继电器匹配;适当增加散热措施,延长触点寿命。

    3. 问题:继电器无法启动。
    - 解决方案:检查线圈供电是否正常,确保供电电压符合要求。

    总结和推荐


    总体而言,KUEP-3D15-12 是一款高性能、高可靠性的通用电源继电器,适合在多种电力控制应用中使用。其广泛的适用性、坚固的设计以及良好的维护性能使其成为市场上极具竞争力的产品。如果您正在寻找一个可靠且高效的继电器解决方案,KUEP-3D15-12无疑是一个值得推荐的选择。

KUEP-3D15-12参数

参数
直流开关电压 150V(Max)
触头外形 SPST-NO(DM)(1 Form X)
交流线圈电压 -
绝缘 -
插入损耗 -
线圈电流 100mA
直流线圈电压 12V
负载电流额定值 -
最大开关电流 10A
释放时间 10ms
运行时间 15ms
线圈电阻 120Ω
交流开关电压 150V@DC
长*宽*高 38.9mm*35.7mm*48.4mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KUEP-3D15-12厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KUEP-3D15-12数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KUEP-3D15-12 KUEP-3D15-12数据手册

KUEP-3D15-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 26.765 ¥ 227.5025
38+ $ 26.0075 ¥ 221.0638
75+ $ 24.48 ¥ 208.08
150+ $ 23.3376 ¥ 198.3696
1000+ $ 20.196 ¥ 171.666
库存: 8
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 910.01
直接购买
加入购物车
