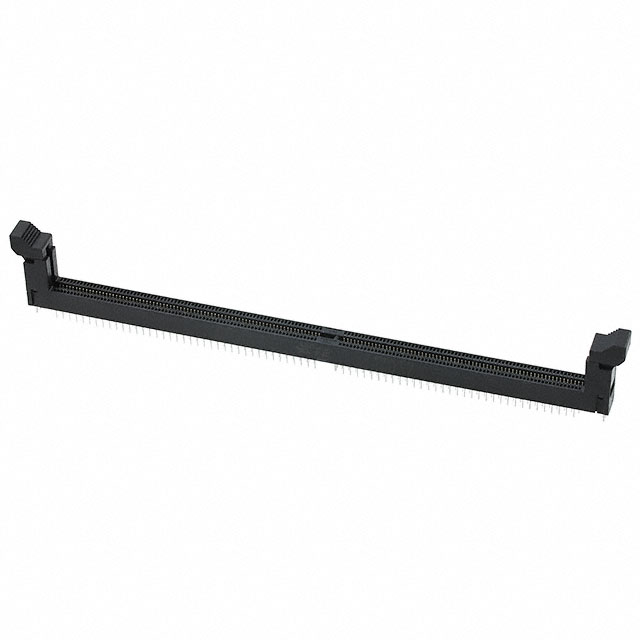

2308107-1

厂牌: TE CONNECTIVITY
产品描述: DDR4 DIMM Sockets are designed to JEDEC industry standards. They are available with through hole and surface mount configurations. DDR4 DIMM Socket applications include servers, communications equipment, workstations, and high-performance computing.
供应商型号: U-2308107-1
供应商: 云汉优选
标准整包数: 50
TE CONNECTIVITY 存储器连接器 - 直列式模块插座 2308107-1

2308107-1概述

    DDR4 DIMM 插槽技术手册

    1. 产品简介


    DDR4 DIMM 插槽是用于连接内存模块到主板上的关键部件。这类插槽主要应用于服务器、工作站和个人计算机等领域。DDR4 是 Double Data Rate 第四代技术,具有更高的传输速度和更低的功耗。垂直模块导向设计(Vertical Module Orientation)使得插槽能够适应更多的安装位置,满足各种应用需求。

    2. 技术参数


    - 产品类型:DDR4 DIMM 插槽
    - 接触方式:通过孔焊接(Through Hole - Solder)
    - 模块导向:垂直
    - 针脚数量:288 针
    - 工作温度范围:-55°C 至 105°C
    - 电源电压:1.2V
    - 插入力:直接插入(Direct Insert)
    - 接触材料:铜合金,镀金(Gold)表面
    - 插拔次数:最大 0.75A
    - 机械附件:主板锁定(Boardlock)
    - 兼容性:符合欧盟 RoHS、ELV 和 REACH 指令
    - 包装方法:托盘(Tray)

    3. 产品特点和优势


    DDR4 DIMM 插槽拥有多个独特功能和优势,使其在内存连接方面表现出色:
    - 高可靠性:采用不锈钢 PCB 保留特征,确保稳固连接。
    - 兼容性好:适用于多种标准,如 UL 94V-0 和 RoHS。
    - 高密度:288 针脚设计,满足高密度内存要求。
    - 耐用性:高熔点热塑性材料和高可靠性锁扣机制,确保长时间稳定工作。

    4. 应用案例和使用建议


    DDR4 DIMM 插槽广泛应用于服务器、工作站和高性能个人电脑中。以下是典型的应用场景和使用建议:
    - 数据中心:用于大型服务器集群,需考虑高密度内存布局和散热管理。
    - 工作站:适合高性能图形处理,推荐选择优质锁扣以增加稳定性。
    - 个人电脑:适用于游戏玩家和专业人士,确保插槽与主板良好配合。
    使用建议:
    - 确保在安装前清洁主板和内存条,避免灰尘和其他杂质导致连接不良。
    - 使用正确的插槽对齐方式,确保插槽与内存条的金属触点准确对接。
    - 在高温环境中工作时,考虑使用额外的散热措施。

    5. 兼容性和支持


    该产品与市场上主流的 DDR4 内存条兼容。TE 提供全方位的技术支持和服务,包括电话支持(+1 800 522 6752)和技术文档下载(访问 TE 官网)。

    6. 常见问题与解决方案


    - 问题:插槽接触不良,导致内存不稳定。
    - 解决办法:检查插槽与内存条之间的金属触点是否干净且无损坏,必要时重新插入。

    - 问题:插槽无法完全插入。
    - 解决办法:确认插槽对齐正确,用力均匀地将内存条压入插槽,直至听到明显的“咔嚓”声。

    7. 总结和推荐


    综上所述,DDR4 DIMM 插槽凭借其高可靠性和广泛的适用性,在内存连接领域具有显著优势。无论是在数据中心还是个人电脑中,它都能提供出色的性能和稳定性。强烈推荐在各种高要求应用场景中使用这款产品。

2308107-1参数

参数
长*宽*高 146.28mm(长度)*6.3mm(高度)
安装方式 标准安装,通孔安装,顶部安装
零件状态 在售
包装方式 托盘

2308107-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2308107-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 存储器连接器 - 直列式模块插座 TE CONNECTIVITY 2308107-1 2308107-1数据手册

2308107-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
