3-1617020-2

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 3-1617020-2
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 3-1617020-2

3-1617020-2概述

    CII低信号继电器技术手册

    产品简介

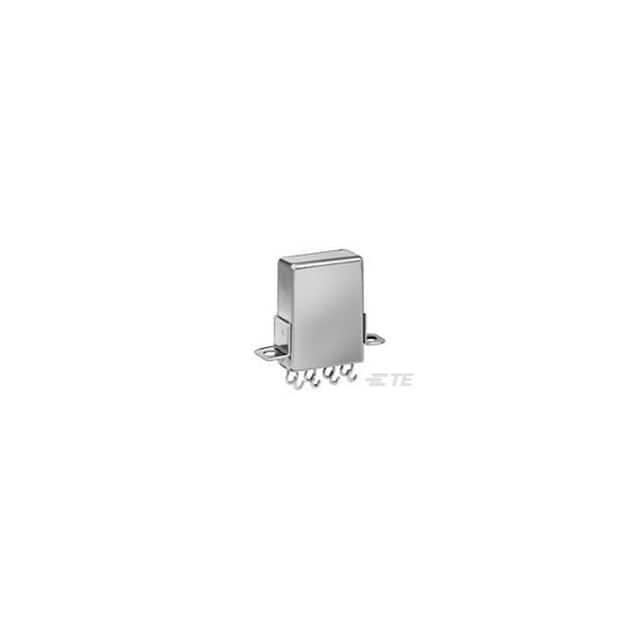

    CII低信号继电器是专为航空航天、国防和海洋应用设计的高性能继电器。这类继电器具有双极设计,采用电控保持机制,适用于电流不超过5安培的应用。它们广泛应用于需要高可靠性和耐久性的环境中,如飞机控制系统、军事通信设备和海上导航系统等。

    技术参数


    CII低信号继电器的主要技术参数如下:
    - 接触类型:双形式C(2 Form C)
    - 接触材料:
    - 静态:分叉硬化银合金
    - 动态:镀金硬化合金
    - 接触电阻:
    - 开始使用寿命前:最大50毫欧姆(测量条件:10mA @ 6Vdc)
    - 使用寿命后:最大100毫欧姆(测量条件:2mA @ 28Vdc)
    - 机械寿命:5000万次操作
    - 线圈电压:
    - FW, FWSA系列:6.3至110Vdc
    - SF系列:1.8至40Vdc
    - SF5A系列:2.8至40Vdc
    - 线圈功率:最大1.5瓦特(@25°C)
    - 动作时间:
    - SF系列:最大15毫秒(启动),最大10毫秒(释放)
    - FW, FWSA系列:最大5毫秒(启动),最大5毫秒(释放)
    - 切换频率:连续
    - 温度范围:-65°C至+125°C
    - 重量:最大0.6盎司(FW, FWSA);0.7盎司(SF6);1.1盎司(SF/SF5A)

    产品特点和优势


    - 密封性:继电器内部采用晶体管封装,确保其密封性,能够防尘防水。
    - 高性能:最高可切换5安培的电流,具备出色的射频切换能力。
    - 耐用性:可承受高冲击和振动,具备高达5000万次的操作寿命。
    - 灵活性:提供多种端子和安装选项,满足不同应用场景的需求。

    应用案例和使用建议


    - 应用案例:这些继电器常用于飞机导航系统的开关控制,保障飞行安全。同时,也在海军舰船的电力管理系统中得到广泛应用。
    - 使用建议:在选择继电器时,应考虑具体应用环境中的温度范围和可能遭遇的冲击振动,以确保其在恶劣环境下也能稳定工作。此外,对于频繁开关的应用场景,应选择机械寿命更高的型号。

    兼容性和支持


    - 兼容性:该系列产品具有广泛的兼容性,可以与其他标准组件无缝集成。此外,厂商提供详细的安装指南和技术支持服务。
    - 支持和服务:厂商提供全面的技术文档、培训和支持服务,以帮助客户更好地理解和使用这些继电器。

    常见问题与解决方案


    1. 继电器未能正常切换:检查线圈电压是否符合要求,确保接线无误。
    2. 接触不良:清洁接触点并重新安装继电器,或者更换新的继电器。
    3. 过热现象:降低电流负载或改善散热环境,确保工作温度在安全范围内。

    总结和推荐


    CII低信号继电器以其优异的密封性、高切换能力和卓越的可靠性,在航空航天、国防和海洋应用领域表现出色。它们不仅能够适应极端的工作环境,还能提供长达数千万次的操作寿命,非常适合对耐用性和性能要求极高的应用场合。强烈推荐使用CII低信号继电器来满足关键应用的需求。

3-1617020-2参数

参数
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 盒装,散装

3-1617020-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1617020-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 3-1617020-2 3-1617020-2数据手册

3-1617020-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 366.131 ¥ 3044.2281
3+ $ 344.5212 ¥ 2807.9778
6+ $ 338.9399 ¥ 2775.58
9+ $ 334.1502 ¥ 2736.3572
12+ $ 334.1502 ¥ 2736.3572
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3044.22
直接购买
加入购物车
