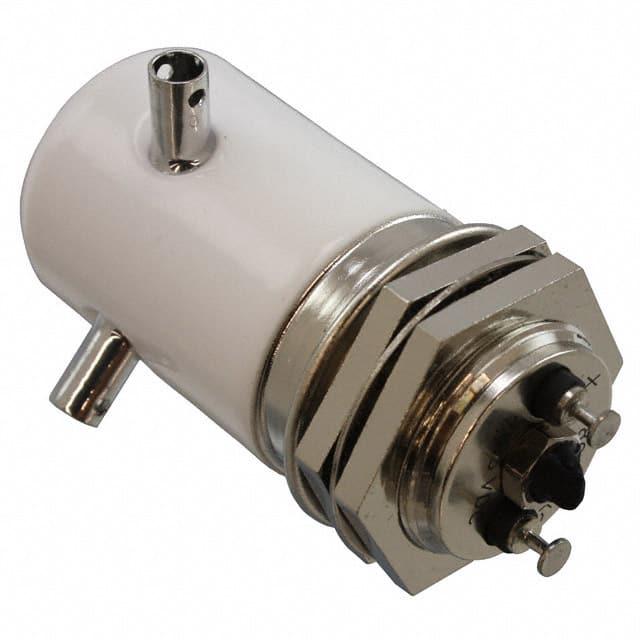

KC-16

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT 焊接安装,面板安装
供应商型号: KC-16
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他继电器 KC-16

KC-16概述

    KILOVAC 高压继电器:KC-15 和 KC-16 产品综述

    1. 产品简介


    KILOVAC 是专为高电压环境设计的高压继电器系列,其中 KC 系列包括 KC-15 和 KC-16 两种型号。这两种高压继电器主要用于负载开关切换,适用于电容放电等负载寿命较长的应用场景。它们在静电放电测试和安全联锁应用中表现出色,符合 MIL-R-83725 的要求。通过 SF-6 气体填充技术,这些继电器确保了出色的绝缘性能和高可靠性。

    2. 技术参数


    KC-15 和 KC-16

    技术参数


    | 参数 | 规格 |

    | 接触方式 | SPDT |
    | 接触形式 | C |
    | 测试电压(峰值) | 17 kV |
    | 额定工作电压(峰值) | 15 kV |
    | 最大连续载流能力 | 12 A |
    | 绕组耐压(交流 60 Hz) | 500 Vrms |
    | 最大接触电阻 | 1.0 欧姆 |
    | 吸合时间 | 最大 15 ms |
    | 释放时间 | 最大 9 ms |
    | 冲击耐受能力(峰值) | 50 g |
    | 振动耐受能力(峰值) | 10 g(55 到 500 Hz) |
    | 工作环境温度范围 | -55°C 至 +125°C |
    | 机械寿命 | 1 百万次循环 |
    | 额定重量 | 85 克(约 3 盎司) |
    绕组数据
    | 额定直流电压 | 12 Vdc | 26.5 Vdc | 115 Vdc |
    ||
    | 最大吸合电压 | 8 Vdc | 16 Vdc | 80 Vdc |
    | 最小释放电压 | 0.5-5 Vdc | 1-10 Vdc | 5-50 Vdc |
    | 绕组电阻(±10%) | 48 欧姆 | 180 欧姆 | 2900 欧姆 |

    3. 产品特点和优势


    - SF-6 气体填充:提高绝缘性能和安全性。
    - 长负载寿命:适合电容放电等高应力应用场景。
    - 适用标准:符合 MIL-R-83725,确保军事及工业应用的质量。
    - 可靠的电性能:具有低接触电阻和高耐压能力,确保稳定可靠的电路连接。

    4. 应用案例和使用建议


    KC-15 和 KC-16 高压继电器广泛应用于电子设备的负载开关控制、高压测试设备以及电源管理模块等领域。例如,在半导体制造过程中,这些继电器可以用于精确控制电容放电电路,以确保安全高效的生产流程。
    使用建议:
    - 在安装时,确保所有连接符合规定的额定值。
    - 定期进行检查和维护,以确保继电器在严苛环境下的正常运行。
    - 结合具体应用场景选择合适的直流电压等级。

    5. 兼容性和支持


    这些高压继电器与其他同类高压组件具备良好的兼容性,能够无缝集成到现有的电子系统中。此外,TE Connectivity 为用户提供全方位的技术支持和服务,包括产品培训、现场支持以及定期维护服务。您可以联系销售和技术支持部门获取更多信息。

    6. 常见问题与解决方案


    - 问题 1: 在高温环境下,继电器性能下降。
    解决方案: 确保继电器处于规定的温度范围内运行,并使用散热措施以保持温度在可接受范围内。

    - 问题 2: 绕组电阻异常。
    解决方案: 检查接线端子连接是否稳固,必要时更换绕组。
    - 问题 3: 接触电阻过高。
    解决方案: 清理触点并检查触点是否有磨损或损坏。

    7. 总结和推荐


    KILOVAC KC-15 和 KC-16 高压继电器凭借其出色的技术性能和可靠的安全特性,在高电压应用中表现优异。通过其独特的 SF-6 气体填充技术和卓越的电性能,它们适用于多种严苛环境下的工业和军用应用场景。因此,强烈推荐在需要高电压、高可靠性开关应用中使用 KILOVAC 高压继电器。
    如有进一步咨询需求,请拨打免费电话 800-253-4560,分机 2055 或直接拨打 805-220-2055。

KC-16参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

KC-16厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KC-16数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KC-16 KC-16数据手册

KC-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
