JJKV0UG1300NOPPRTB

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 贴片安装 SPST-NO Off-Mom 50000Cycles 50000Cycles 1N
供应商型号: 11MZ-JJKV0UG1300NOPPRTB
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 轻触开关 JJKV0UG1300NOPPRTB

JJKV0UG1300NOPPRTB概述

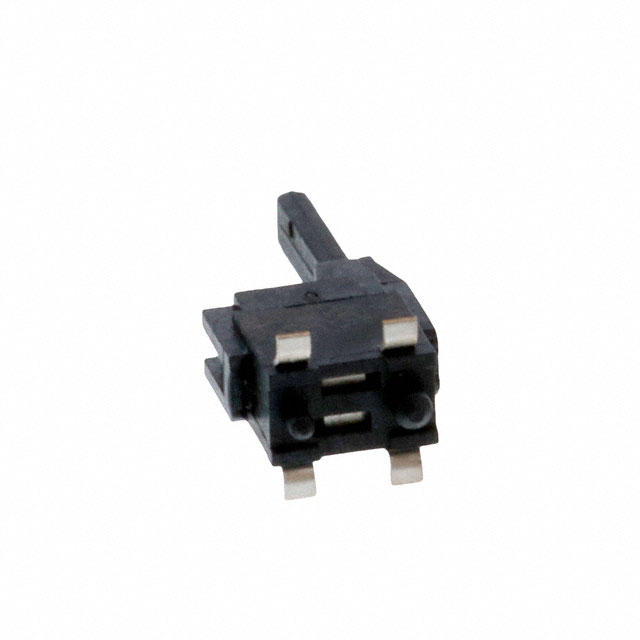

    JJK Series – Detector Switches

    产品简介


    TE Connectivity推出的JJK系列检测开关适用于广泛的工业应用。此系列产品提供多种安装方式,包括水平或垂直操作选项、鸥翼引脚、J形引脚和通孔焊接可能性,从而满足不同应用需求。无论是在汽车、仪器仪表、白色家电还是电信领域,这些检测开关都能提供精准可靠的信号传输。

    技术参数


    - 尺寸: 6.3x3.0 mm
    - 接触额定值: 100mA,30VDC
    - 接触电阻: 最大1Ω
    - 绝缘电阻: 最小100MΩ(100VDC)
    - 耐电压: 100VAC/1分钟
    - 操作力: 最大100gF
    - 操作寿命: 50,000次循环
    - 工作温度范围: -40°C至+85°C

    产品特点和优势


    JJK系列检测开关具有以下特点和优势:
    - 导向柱提供方便的定向指示,确保正确安装。
    - 软操作感觉提高用户体验。
    - 表面贴装技术 (SMT) 和回流焊接工艺使其易于集成到电路板中。
    - 无铅和无卤素,符合RoHS标准,环保可靠。
    - 紧凑型设计节省空间,适用于狭小的安装环境。

    应用案例和使用建议


    JJK系列检测开关广泛应用于笔记本电脑、移动电话和数码相机等设备中。例如,在笔记本电脑中,这些开关可用于键盘背光控制,确保在光线不足的情况下提供良好的用户体验。
    使用建议:
    - 确保开关安装过程中避免过量助焊剂附着在PCB上。
    - 避免直接暴露在阳光下,以防长时间光照影响性能。

    兼容性和支持


    JJK系列检测开关与其他标准电子元器件和设备兼容,方便集成到现有的系统中。TE Connectivity提供全方位的技术支持和维护服务,确保客户能够顺利使用并进行必要的维护。

    常见问题与解决方案


    - 问题: 助焊剂粘附在开关顶部导致短路。
    - 解决方案: 安装时需注意避免助焊剂污染,确保焊接环境清洁。
    - 问题: 开关无法正常工作。
    - 解决方案: 检查连接线路是否有断开或短路现象,确保所有接线牢固无误。
    - 问题: 开关出现机械变形。
    - 解决方案: 检查安装环境,避免高温高湿环境,必要时采取保护措施。

    总结和推荐


    JJK系列检测开关是一款高性能、环保的电子元器件,适用于多种复杂的应用环境。其独特的设计、优良的性能和广泛的兼容性使其在市场上具备较高的竞争力。强烈推荐用户在需要高可靠性检测开关的应用场景中选择此产品。

JJKV0UG1300NOPPRTB参数

参数
电压额定值 30V(DC)
执行器高度 -
执行器行程 450μm
机械寿命 50000Cycles
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 100mA(DC)
安装方式 贴片安装
零件状态 在售
包装方式 管装

JJKV0UG1300NOPPRTB厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJKV0UG1300NOPPRTB数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY JJKV0UG1300NOPPRTB JJKV0UG1300NOPPRTB数据手册

JJKV0UG1300NOPPRTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.037
10+ ¥ 8.6031
30+ ¥ 7.5277
100+ ¥ 6.3391
500+ ¥ 6.0222
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.03
