JJLV0UG1070NOPPRTB

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.35N 50000Cycles 50000Cycles 5mA(DC) 贴片安装
供应商型号: 2909525
供应商: 海外现货
标准整包数: 1

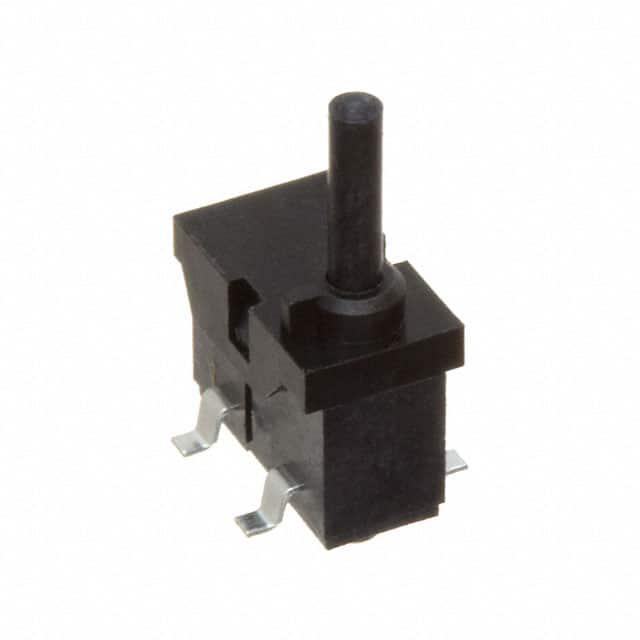

TE CONNECTIVITY 限位开关 JJLV0UG1070NOPPRTB

JJLV0UG1070NOPPRTB概述

    JJK Series – Detector Switches 技术手册

    产品简介


    TE Connectivity 新推出的JJK系列探测开关适用于各种应用场合,提供水平或垂直操作选项以及多种安装方式(直角引脚、J型引脚和通孔)。这一系列产品提供了广泛的选择,可满足从汽车到电信领域的众多应用需求。

    技术参数


    JJK系列探测开关的主要技术规格如下:
    | 参数 | 规格 |

    | 接触额定值 | 100mA, 30VDC |
    | 接触电阻 | 最大1Ω |
    | 绝缘电阻 | 最小100MΩ (100VDC) |
    | 耐电压强度 | 100VAC/1分钟 |
    | 操作力 | 最大100gF |
    | 操作寿命 | 50,000次循环 |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    JJK系列探测开关具有以下特点和优势:
    - 易于定位:通过引导柱确保正确的位置。
    - 舒适的操作手感:操作时手感柔软。
    - 表面贴装(SMT)类型:适用于回流焊。
    - 广泛应用:包括笔记本电脑、手机和平板相机中的位置检测机制。

    应用案例和使用建议


    JJK系列探测开关广泛应用于汽车、仪器仪表、白色家电和电信等领域。具体应用场景如笔记本电脑、手机和摄像机中的位置检测。建议在使用时确保电路连接正确,并注意安装环境,避免高湿度和腐蚀性气体。

    兼容性和支持


    JJK系列探测开关支持表面贴装技术,可以与其他常见的表面贴装电子元件兼容。TE Connectivity 提供全面的技术支持和维护服务,以确保产品的最佳性能。

    常见问题与解决方案


    根据技术手册,以下是常见的问题及解决方案:
    1. 问题:接触电阻超出标准值
    - 解决方案:检查连接是否松动,重新焊接。
    2. 问题:绝缘电阻低于标准值
    - 解决方案:检查是否有污染物,清洁后再测试。
    3. 问题:操作力异常
    - 解决方案:检查安装环境是否符合要求,调整至正常范围。

    总结和推荐


    JJK系列探测开关凭借其小巧紧凑的设计、优秀的电气性能和广泛的适用性,在市场上具有显著的竞争优势。它不仅适合各种工业应用,也适用于消费电子产品。总体来说,该产品值得推荐使用,特别是对于需要高可靠性和稳定性的地方。

JJLV0UG1070NOPPRTB参数

参数
机械寿命 50000Cycles
最小行程 -
操作力 0.35N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 5mA(DC)
电气寿命 50000Cycles
安装方式 贴片安装
零件状态 在售
包装方式 管装

JJLV0UG1070NOPPRTB厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJLV0UG1070NOPPRTB数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJLV0UG1070NOPPRTB JJLV0UG1070NOPPRTB数据手册

JJLV0UG1070NOPPRTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2757
10+ ¥ 4.7543
50+ ¥ 4.7543
100+ ¥ 4.2599
250+ ¥ 4.2599
500+ ¥ 4.1838
1000+ ¥ 4.1838
2500+ ¥ 4.1077
5000+ ¥ 4.1077
库存: 47
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 47.54
