JJFV0UG530NONMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.4N 100000Cycles 100000Cycles 1mA(DC) 贴片安装,黏合安装
供应商型号: 2911537
供应商: 海外现货
标准整包数: 1

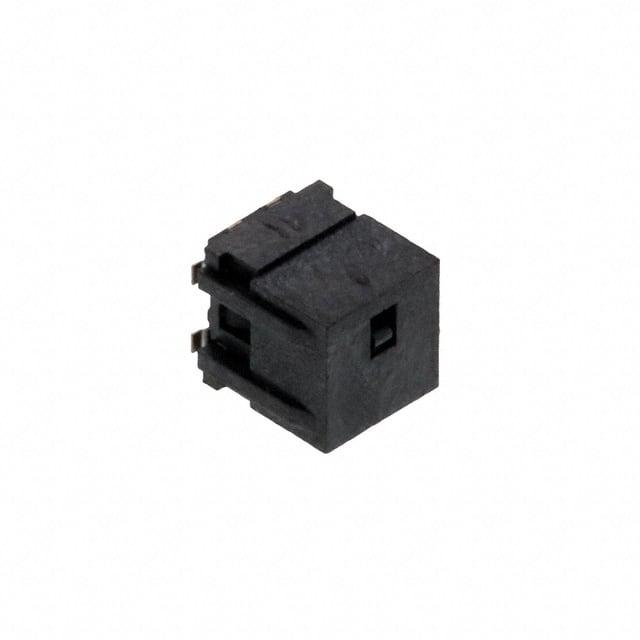

TE CONNECTIVITY 限位开关 JJFV0UG530NONMRTR

JJFV0UG530NONMRTR概述

    JJF Series – Detector Switches

    1. 产品简介


    TE Connectivity最新推出的JJ系列检测开关适用于多种应用场景。这款检测开关提供了多种安装方式,如水平或垂直触发选项,以及鸥翼型、J型引脚和通孔安装等。该系列检测开关提供广泛的尺寸选择,适用于从汽车到电信领域的众多应用。

    2. 技术参数


    | 参数 | 规格 |

    | 接触电流 | 1mA,5VDC最大值 |
    | 接触电阻 | 最大1Ω |
    | 绝缘电阻 | 最小100MΩ,100VDC条件下 |
    | 耐压强度 | 100VAC,持续1分钟 |
    | 操作力 | 最大40gf(约0.4N) |
    | 行程 | 5.30mm(3.9mm行程时),3.80mm(2.6mm行程时) |
    | 操作寿命 | 100,000次 |
    | 工作温度范围 | -10℃至60℃ |
    | 存储温度范围 | -20℃至70℃ |

    3. 产品特点和优势


    - 紧凑设计:提供3.80mm和5.30mm两种高度选项,适合空间有限的应用场合。
    - 易导向定位:配备导向柱,便于快速定位。
    - 高性能材料:符合RoHS标准,无卤素和铅,环保可靠。
    - 耐用性高:可承受100,000次操作循环,稳定性强。

    4. 应用案例和使用建议


    - 应用场景:汽车、仪器仪表、白色家电、电信等领域。
    - 使用建议:
    - 在安装前确保环境温度适中,避免低温和高温环境。
    - 使用推荐的焊接曲线进行焊接,确保焊接质量。
    - 避免焊接温度超过260℃,防止损坏内部组件。


    5. 兼容性和支持


    - 兼容性:与多种电子设备兼容,适用于各种电路板安装。
    - 支持:TE Connectivity提供全面的技术支持和售后服务,如有问题,可通过电子邮件、电话或在线聊天获取帮助。

    6. 常见问题与解决方案


    - 问题:如何保证焊接质量?
    - 解决方案:遵循推荐的焊接曲线,严格控制焊接温度不超过260℃。
    - 问题:如何延长使用寿命?
    - 解决方案:按照规范进行操作,避免过载和过度震动。
    - 问题:如何存储以保持最佳性能?
    - 解决方案:将产品存放在原包装内,避免暴露于腐蚀性气体和极端湿度环境中。

    7. 总结和推荐


    - 总结:JJF系列检测开关以其紧凑的设计、高性能材料和广泛的应用范围,在市场上具有显著的竞争优势。其可靠的耐用性和环保特性使其成为汽车、仪器仪表、白色家电和电信领域的理想选择。
    - 推荐:强烈推荐使用JJF系列检测开关,尤其适用于需要高可靠性、稳定性的应用场合。对于需要紧凑设计和易导向定位的应用,此系列检测开关无疑是最佳选择。

JJFV0UG530NONMRTR参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 1mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 0.4N
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJFV0UG530NONMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJFV0UG530NONMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJFV0UG530NONMRTR JJFV0UG530NONMRTR数据手册

JJFV0UG530NONMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.4634
10+ ¥ 8.8373
25+ ¥ 8.8373
50+ ¥ 8.4838
100+ ¥ 8.4838
库存: 167
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.46
直接购买
加入购物车
