5-2316114-6

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 压接端子 母端子, AMPMODU系列
供应商型号: 571-5-2316114-6
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 5-2316114-6

5-2316114-6概述

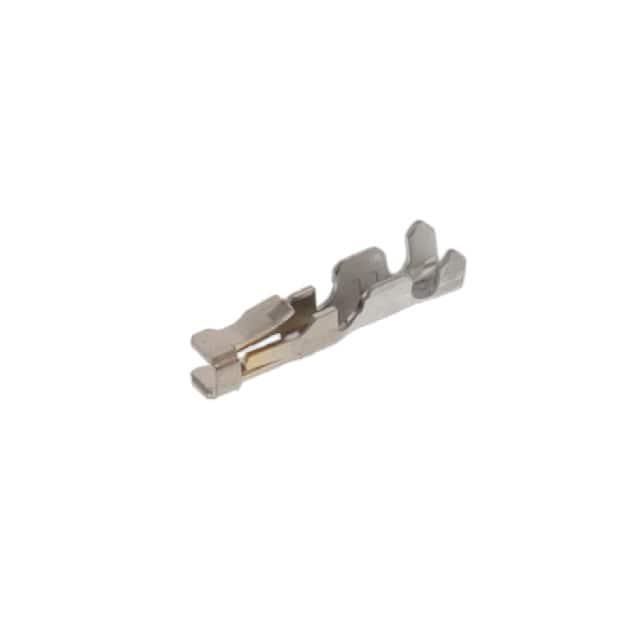

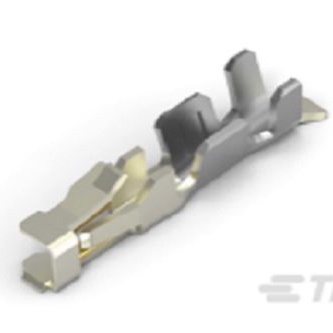

    AMPMODU 2mm Receptacle Crimp Contact 技术手册

    产品简介


    AMPMODU 2mm Receptacle Crimp Contact 是一款适用于电子电路连接的高性能电子元器件。其设计用于接收并固定导线(适用导线范围为AWG 30至28),并通过压接工艺实现可靠的电气连接。本产品广泛应用于汽车电子、工业控制、通信设备等领域,尤其适合需要高可靠性连接的应用场合。

    技术参数


    以下是 AMPMODU 2mm Receptacle Crimp Contact 的关键技术和规格参数:
    - 导线范围:0.05-0.08 mm²(AWG 30-28)
    - 绝缘层厚度范围:0.5-1.0 mm
    - 尺寸:多种型号可选,具体尺寸参见产品表
    - 镀层材料:磷青铜镀层,厚度 0.2 mm
    - 表面处理:镀锡厚度 1.27-2.54 µm,镀镍底板 1.27 µm
    - 接触区域镀金厚度:最小 0.1 µm
    - 压接区域镀金厚度:最小 0.38 µm 或 0.76 µm
    - 公差:非累积公差

    产品特点和优势


    1. 高可靠性和稳定性:采用先进的压接工艺和优质的材料,确保长期稳定的工作性能。
    2. 宽广的导线适应性:支持不同规格的导线,确保灵活的应用。
    3. 易于安装和维护:简单快捷的安装过程,降低生产成本。
    4. 卓越的电气性能:低电阻和高载流能力,满足现代电子设备的严格要求。

    应用案例和使用建议


    应用案例:
    AMPMODU 2mm Receptacle Crimp Contact 已被广泛应用于汽车电子控制系统、工业自动化系统和电信设备中。例如,在汽车电子系统中,它用于传感器和执行器的连接,确保信号传输的准确性和可靠性。
    使用建议:
    - 确保导线插入深度符合规格要求,以保证接触良好。
    - 定期检查接触区域的磨损情况,及时更换老化部件。
    - 在潮湿环境下使用时,注意密封措施,防止腐蚀。

    兼容性和支持


    本产品与多种外壳兼容,如单排 2316102 和双排 2316108、2316109。厂商提供详细的安装指南和技术支持服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查导线是否正确插入并固定,确认导线规格符合要求。
    2. 问题:镀层脱落
    - 解决方案:避免在极端环境下使用,定期检查接触区域的镀层状况,必要时进行更换。
    3. 问题:压接质量不佳
    - 解决方案:严格按照压接工艺标准操作,使用合格的工具进行压接。

    总结和推荐


    AMPMODU 2mm Receptacle Crimp Contact 是一款在设计、制造和应用上均表现出色的产品。其卓越的性能、广泛的适应性和良好的市场反馈使其成为众多电子设备连接的理想选择。强烈推荐在需要高可靠性的电子连接场合使用此产品。

5-2316114-6参数

参数
触头镀层厚度 760nm
类型 -
线规 28-30 AWG
触头镀层
触头端接 压接
零件状态 在售
包装方式 袋装

5-2316114-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2316114-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 5-2316114-6 5-2316114-6数据手册

5-2316114-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.759 ¥ 6.4136
1000+ $ 0.3672 ¥ 3.1028
5000+ $ 0.314 ¥ 2.6529
10000+ $ 0.293 ¥ 2.4754
25000+ $ 0.2814 ¥ 2.3778
库存: 14082
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.41
直接购买
加入购物车
