首页  >  产品百科  >  JJHH0UG200NCNMRTR

JJHH0UG200NCNMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: On-Mom SPST-NC 1.5N 100000Cycles 100000Cycles 10mA(DC) 贴片安装,黏合安装
供应商型号: 2911548
供应商: 海外现货
标准整包数: 1

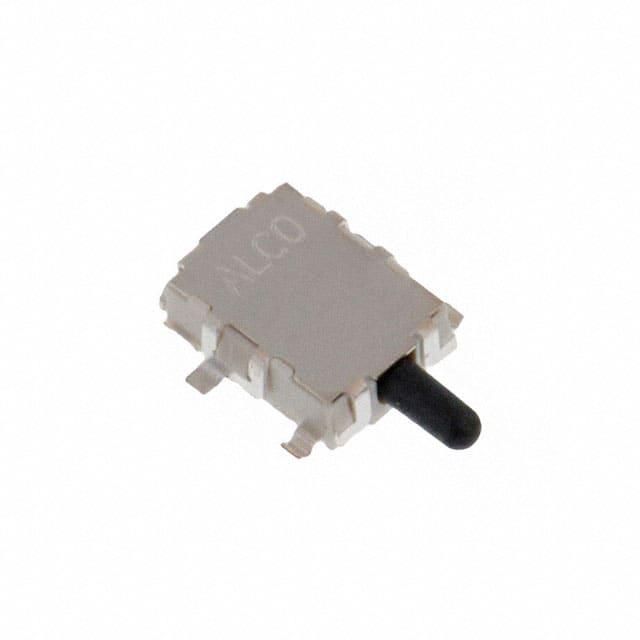

TE CONNECTIVITY 限位开关 JJHH0UG200NCNMRTR

JJHH0UG200NCNMRTR概述

    JJH系列 — 检测开关技术手册

    1. 产品简介


    概述:
    TE Connectivity最新推出了JJ系列检测开关,适用于多种不同的应用。该系列提供水平或垂直操作选项,以及不同类型的安装方式(如鸥翼引脚、J型引脚和通孔安装),具备丰富的尺寸选择,满足从汽车到电信行业等各种需求。
    主要功能:
    - 高精度信号开关,机械和电气性能优越。
    - 广泛应用于汽车、仪表、白色家电和电信设备等领域。
    - 符合RoHS标准,无卤素且不含铅。

    2. 技术参数


    基本参数:
    - 接触额定值: 10mA, 5VDC
    - 接触电阻: 最大1Ω
    - 绝缘电阻: 最小100MΩ(100VDC)
    - 介电强度: 100VAC/1分钟
    - 操作力: 最大150gF
    - 行程: 2.0mm
    - 操作寿命: 至少100,000次
    - 工作温度范围: -40°C至85°C
    - 存储温度范围: -40°C至85°C
    测试项目:
    - 外观检查:视觉检查,无影响产品使用的缺陷。
    - 接触电阻:最大1Ω
    - 绝缘电阻:最小100MΩ
    - 耐电压:100VAC(50Hz或60Hz)持续1分钟,无击穿或闪络现象。
    - 操作力:最大150gF
    - 绝缘电阻:耐温测试(-40°C至85°C)、耐湿测试(40°C,90%-95%湿度)等。

    3. 产品特点和优势


    - 易于导向: 引导柱提供简单的定位功能。
    - 超低剖面: 仅2.0mm的高度。
    - 双电路选项: 可用常开(NO)和常闭(NC)电路。
    - 应用广泛: 笔记本电脑、车载音响机制、烟雾探测器及工业应用。

    4. 应用案例和使用建议


    典型应用:
    - 笔记本电脑中的检测开关
    - 汽车音响系统
    - 烟雾探测器
    - 工业自动化设备
    使用建议:
    - 在高温或低温环境中使用时,确保环境符合产品的工作温度要求。
    - 遵循推荐的焊接条件,避免过热损坏。
    - 存储条件应符合推荐要求,以保持最佳性能。

    5. 兼容性和支持


    - 兼容性: 该系列检测开关具有多种安装方式和外形尺寸,可与其他主流电子设备兼容。
    - 支持和维护: 如需技术支持或帮助,请访问www.te.com/help,通过电子邮件、电话或在线聊天获得帮助。

    6. 常见问题与解决方案


    - Q:如何确定合适的检测开关?
    - A:根据具体应用的电流、电压和安装方式选择合适的产品型号。

    - Q:产品在高温环境下工作时需要注意什么?
    - A:确保使用环境不超过工作温度范围(-40°C至85°C)。

    - Q:如何正确焊接该系列检测开关?
    - A:遵循推荐的焊接曲线,避免温度超过260°C。

    7. 总结和推荐


    综合评估:
    - JJ系列检测开关以其广泛的适用范围、高精度、低功耗和易于安装的特点,成为多种应用的理想选择。
    - 高质量的材料和严格的质量控制保证了其长寿命和可靠性。
    推荐使用:
    - 由于其卓越的性能和多样的应用领域,强烈推荐使用TE Connectivity的JJ系列检测开关,特别是在需要高可靠性的工业、汽车和电信设备中。
    如有进一步的技术咨询或需求,请访问官网获取更多帮助和支持。

JJHH0UG200NCNMRTR参数

参数
执行器角度 -
电流额定值 10mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 1.5N
开关功能 On-Mom
开关配置 SPST-NC
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJHH0UG200NCNMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJHH0UG200NCNMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJHH0UG200NCNMRTR JJHH0UG200NCNMRTR数据手册

JJHH0UG200NCNMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
