435704-8

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 2A DIP 通孔安装 20.3mm*7.37mm*2mm
供应商型号: 435704-8
供应商: 国内现货
标准整包数: 1

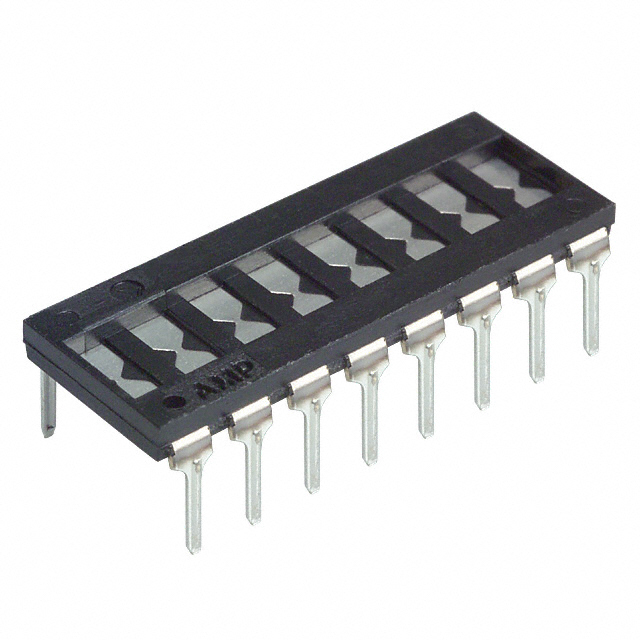

TE CONNECTIVITY 拨码开关 435704-8

435704-8概述

    AMPMODU 7600系列可编程分流器技术手册

    1. 产品简介


    AMPMODU 7600系列可编程分流器(Programmable Shunts)是一种专为低成本手动编程设计的电子元器件。这些分流器被广泛应用于各种电气和电子设备中,用于可靠地控制电流。它们的标准间距为0.100英寸 x 0.300英寸(2.54毫米 x 7.62毫米),采用双列直插封装(DIP),能够实现便捷的手动编程。

    2. 技术参数


    - 封装:标准的0.100 x 0.300 [2.54x7.62] DIP间距
    - 电流额定值:
    - 标准压力型:2安培(+20℃)
    - 机器插入型:1安培(+20℃)
    - 绝缘电阻:最小1×10^10欧姆(100伏直流电)
    - 介电强度:最小500伏直流电
    - 电容:相邻导带之间最大2皮法拉
    - 温度范围:-55°C 至 +105°C
    - 端子强度:按照MIL-STD-202,方法211,条件B进行两次45度弯曲测试
    - 焊接桥接:切割后的导带可通过焊桥重新连接

    3. 产品特点和优势


    - 高可靠性:采用单件式结构设计,保证高可靠性。
    - 低功耗:具有良好的电气连续性。
    - 灵活的编程工具:提供手工具编程,无需特殊技能即可操作。
    - 高电流耐受性:最大3安培(根据具体型号有所不同)。
    - 多样化的配置选择:金镀层、锡镀层、磷青铜或铍铜接触材料,适合不同需求。

    4. 应用案例和使用建议


    - 应用案例:适用于各类工业自动化设备、测试仪器、电源管理系统等场合,可以手动或机器插入,进行电流调节。
    - 使用建议:
    - 在焊接时,建议使用低熔点焊料(60/40锡铅合金)。
    - 确保焊接头直径不超过1/32英寸(0.79毫米),避免接触塑料部分。


    5. 兼容性和支持


    - 兼容性:AMPMODU 7600系列可编程分流器可以与其他标准电子设备和工具兼容,便于集成。
    - 支持信息:制造商提供了详尽的技术文档和技术支持服务,包括产品规格、应用规范及安装说明等资料,有助于用户深入了解和正确使用该产品。

    6. 常见问题与解决方案


    - 问题1:无法进行手工编程。
    - 解决方案:确保使用正确的编程工具,并按要求施加适当的压力。
    - 问题2:产品在高温环境下工作不稳定。
    - 解决方案:检查是否处于规定的温度范围内,并考虑使用耐高温版本的产品。

    7. 总结和推荐


    AMPMODU 7600系列可编程分流器凭借其高可靠性、低成本和多功能性,在多种应用场景中展现出卓越性能。对于需要进行低成本手动编程的电气和电子系统来说,这是一个理想的选择。如果您正在寻找一种可靠且高效的电流控制系统解决方案,强烈推荐使用AMPMODU 7600系列可编程分流器。

435704-8参数

参数
电气寿命 -
机械寿命 -
最大交流触点电压 -
引脚总间距 -
电流额定值 2A
电压额定值 -
长*宽*高 20.3mm*7.37mm*2mm
通用封装 DIP
安装方式 通孔安装
包装方式 管装

435704-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

435704-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 435704-8 435704-8数据手册

435704-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
