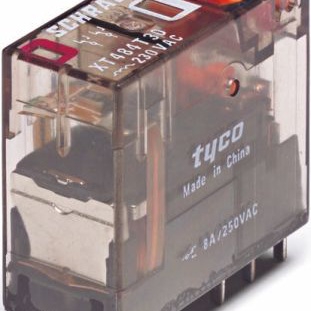

XT424T30 1887203-1

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, XT系列, 230V 交流线圈电压, 切换电流8A, 双刀双掷
供应商型号: 420312
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 XT424T30 1887203-1

XT424T30 1887203-1概述

    # 通用继电器 XT 系列技术手册

    1. 产品简介


    通用继电器XT系列是泰科电子公司(Tyco Electronics)和Schrack Relays合作推出的一种插拔式继电器。它主要分为单极16安培和双极8安培两种型号,并可提供一个或两个常开(CO)触点。XT系列继电器支持直流和交流线圈,具有灵敏度为400毫瓦的敏感线圈选项。该系列产品具有强化绝缘和二级防护等级(VDE 0700),能够满足IEC 61810-1标准。

    2. 技术参数


    主要技术规格
    - 额定电流:16A(单极),8A(双极)
    - 额定电压:240/400 VAC
    - 最大切换能力:4000 VA(单极),2000 VA(双极)
    - 极限闭合能力:30A(单极),15A(双极)
    其他电气特性
    - 额定操作频率:带载/不带载情况下6/600次/分钟
    - 接触材料:AgNi 90/10(银镍合金90/10)
    工作环境
    - 环境温度范围:-40...+70°C
    - 振动抗性:20/5 g(非破坏性振动测试),30...500 Hz
    - 冲击抗性:100 g
    防护等级
    - 防护类别:RTII
    - 过电压类别:III
    绝缘特性
    - 爬电距离/间距:8 mm
    - 强化绝缘:符合IEC 60664-1标准
    包装
    - 回收包装
    - 符合RoHS指令(2002/95/EC)
    - 点燃等级:UL94 V-0

    3. 产品特点和优势


    通用继电器XT系列具备多项独特的功能和优势,使其在市场上具有显著的竞争优势:
    - 双重绝缘保护:增强的安全性,适用于各种工业应用。
    - 多种接触配置:提供了多种触点配置选项,以适应不同的应用需求。
    - 环保设计:符合RoHS指令,并采用可回收包装,满足环境保护要求。
    - 高可靠性:通过严苛的振动和冲击测试,确保长期稳定运行。
    - 广泛适用性:适用于面板板和机械工程等领域,可以灵活搭配不同的应用场合。

    4. 应用案例和使用建议


    XT系列继电器适用于多个应用场景,例如:
    - 面板板:在工业控制面板中用于信号传递和电路切换。
    - 机械工程:在自动化生产线中用于控制电机和其他机电设备。
    使用建议
    - 在高负载和频繁操作的情况下,选择双极8A型号。
    - 在需要长时间稳定的环境中,建议使用AgNi 90/10接触材料以延长使用寿命。
    - 注意安装时要预留足够的散热空间,避免过热现象。

    5. 兼容性和支持


    XT系列继电器与泰科电子的标准RT插座兼容,确保良好的互换性和应用便利性。此外,制造商还提供详尽的技术支持和售后服务,帮助用户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    常见问题
    - 锁扣按钮失效:当拉动锁扣按钮过于用力时,可能会跳过瞬时测试位置直接进入锁定位置。
    - 接触不良:接触材料磨损导致接触不良,需要更换新的继电器。
    解决方案
    - 调整按钮力度:确保锁扣按钮被温和且平稳地拉动,以达到最佳的测试效果。
    - 检查并更换接触材料:定期检查接触材料状态,必要时进行更换,以保证接触良好。

    7. 总结和推荐


    综合评估
    XT系列通用继电器是一款功能强大且可靠的产品,其具有多重优势,包括强化绝缘、环保设计以及广泛的适用性。这使得它成为工业和商业应用中的理想选择。
    推荐意见
    我们强烈推荐使用XT系列继电器,特别是对于那些需要高性能和稳定性的应用场合。无论是在面板板还是机械工程中,这款继电器都能提供卓越的表现和可靠的性能。

XT424T30 1887203-1参数

参数
继电器类型 -
开关功能 -
长*宽*高 29mm*13.7mm*26.7mm
安装方式 PCB安装,通孔安装

XT424T30 1887203-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

XT424T30 1887203-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY XT424T30 1887203-1 XT424T30 1887203-1数据手册

XT424T30 1887203-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
