9-1419125-7

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-9-1419125-7
供应商: 云汉优选
标准整包数: 1

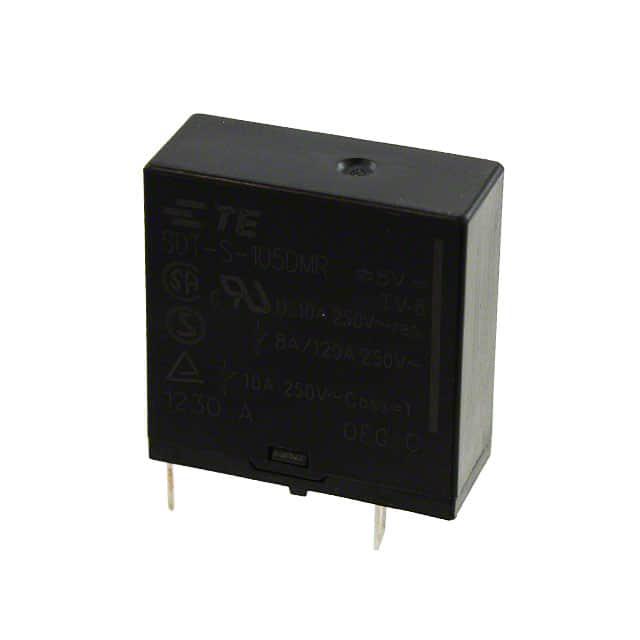

TE CONNECTIVITY 其他继电器 9-1419125-7

9-1419125-7概述


    产品简介


    产品类型: 通用型印刷电路板继电器
    主要功能: 用于实现开关控制功能,具有高可靠性和广泛的适用范围
    应用领域: 家用电器、HVAC系统、电缆电视、显示器等

    技术参数


    - 接触等级: 10A(交流250V,直流30V)
    - 触点材料: AgSnO2
    - 最大切换电压: 250VAC, 30VDC
    - 最小推荐负载: 100mA@5VDC
    - 操作频率: 360次/小时
    - 操作/释放时间: 最大15/5ms
    - 电气耐久性:
    - 5A, 250VAC电阻负载,70°C:100×10^3次
    - 10A, 250VAC电阻负载,70°C:100×10^3次
    - 机械耐久性(直流线圈): 10×10^6次
    - 线圈电压范围: 3至48VDC
    - 操作范围: 符合IEC 61810标准
    - 绝缘系统: 按照UL Class E标准
    - 接触电流(最大): 2A
    - 绝缘强度:
    - 接触间:1000Vrms
    - 接触与线圈之间:4000Vrms
    - 间距/爬电距离: >1.6/3.2mm
    - 环境温度范围: -30°C至+70°C
    - 冲击强度:
    - 功能:10g
    - 破坏性:100g
    - 重量: 11g

    产品特点和优势


    - 接触可靠性高: 额定电流可达10A,适用于多种工业和家庭应用。
    - 灵活的线圈电压选择: 从3VDC到48VDC,满足不同应用场景的需求。
    - 优异的机械寿命: 直流线圈可达到10×10^6次操作。
    - 宽泛的工作温度范围: 能够适应从-30°C到+70°C的环境条件。
    - 出色的电气耐久性: 可在高负载下长期稳定工作。

    应用案例和使用建议


    应用案例
    - 家用电器: 如空调、冰箱等需要频繁切换电源的场合。
    - HVAC系统: 控制各种温度调节装置。
    - 电缆电视: 高频信号传输的开关控制。
    - 显示器: 视频信号的控制开关。
    使用建议
    - 在安装时应注意保持适当的通风,以确保散热良好。
    - 确保接线正确且牢固,避免松动导致接触不良。
    - 在高温环境下使用时,需注意产品的温度限制,避免过热损坏。

    兼容性和支持


    - 兼容性: 本产品适用于各种常见的印刷电路板,易于集成到现有设计中。
    - 技术支持: 用户可以通过TE Connectivity官方网站获取产品相关的技术文档和支持服务。详细信息可在内页封底找到。

    常见问题与解决方案


    - Q:如何确认接线是否正确?
    A:检查接线图并按照产品说明书上的指引进行连接,确认所有引脚均正确无误。
    - Q:如果继电器频繁动作导致过热怎么办?
    A:增加散热措施,如在热源附近添加散热片或者改进空气流通。
    - Q:线圈供电不稳定导致继电器无法正常工作怎么办?
    A:检查电源供应系统,确保提供稳定的直流电压,并确保接地良好。

    总结和推荐


    综合评估: 这款通用型印刷电路板继电器具备可靠的电气性能和机械寿命,特别适用于家用电器和工业控制等领域。其灵活的线圈电压选择和广泛的适用范围使得它在多个行业都能发挥重要作用。
    推荐使用: 针对那些需要高频切换、大电流控制的应用场景,这款继电器是理想的选择。我们强烈推荐此款产品用于各种工业和家用电器控制系统。

9-1419125-7参数

参数
继电器类型 -
开关功能 -
长*宽*高 24mm*10mm*25mm
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装,管装

9-1419125-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1419125-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 9-1419125-7 9-1419125-7数据手册

9-1419125-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9646 ¥ 8.1991
300+ $ 0.9064 ¥ 7.7044
库存: 313
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1229.86
