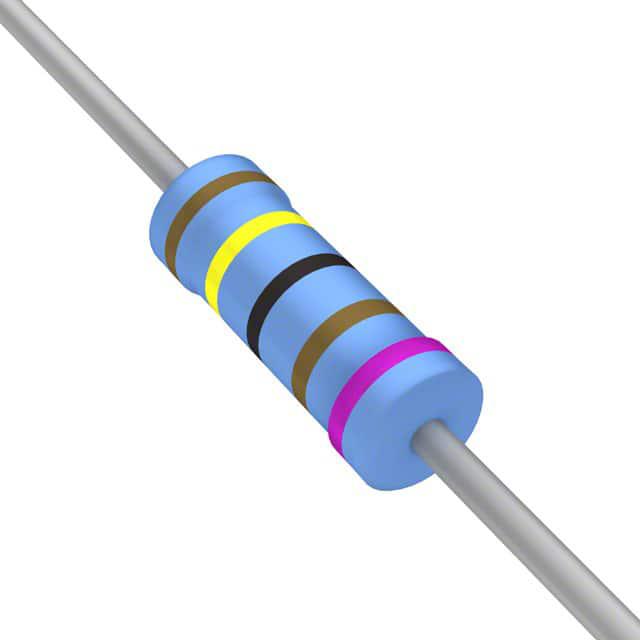

YR1B1K4CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 1.4KΩ ±0.1% 250mW ±15ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: U-YR1B1K4CC
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 通孔电阻 YR1B1K4CC

YR1B1K4CC概述

    精密金属膜固定电阻器 — Type R系列

    产品简介


    Type R系列是由泰科电子生产的精密金属膜固定电阻器。这类电阻器具有极高的精度,电阻值公差可达±0.1%,温度系数低至±15 ppm。金属膜电阻器在负载和极端环境下表现出色,具有非常低的噪声电流和电压系数。这种电阻器特别适合需要长期稳定性的各种应用场合,如高精度测量设备、电源电路、工业自动化控制系统等。

    技术参数


    - 额定功率(@ 70°C):0.125 W、0.25 W、0.5 W
    - 电阻范围(欧姆):
    - 最小值:51Ω、10Ω、10Ω
    - 最大值:511kΩ、1MΩ、1MΩ
    - 容差(%):0.1、0.25、0.5
    - 温度系数(ppm/°C):± 15、± 25、± 50
    - 极限元件电压(V):200、250、350
    - 最大过载电压(V):400、500、700
    - 工作温度范围(°C):-65到+155
    - 耐电压(V):500
    - 绝缘电阻最小值(Mohms):10,000
    - 电压系数最大值(ppm/V):5
    - 降额曲线:
    - 工作温度范围内的最大功率负载

    产品特点和优势


    Type R系列金属膜电阻器的主要特点是其高精度和稳定性。相比其他类型的电阻器,这些电阻器能在广泛的温度范围内保持良好的电气性能。它们还表现出极低的噪声水平,使得它们适用于需要高精度测量的应用。此外,这些电阻器在负载和极端环境条件下的稳定性也使其成为高可靠性应用的理想选择。

    应用案例和使用建议


    Type R系列电阻器广泛应用于多种高精度测量设备、电源电路和工业自动化控制系统中。例如,在高精度电流检测和信号调理电路中,这些电阻器可以确保测量结果的准确性和重复性。为了充分发挥这些电阻器的优势,建议用户在设计电路时仔细考虑环境温度变化对电阻值的影响,并采取适当的散热措施。

    兼容性和支持


    Type R系列电阻器与大多数自动插入设备和切割弯折机兼容。其通常以每盒1000个装的弹药盒形式供货,并符合IEC286-1标准。如果您在使用过程中遇到任何问题,可以参考手册中的测试参考和解决方案部分,或者联系泰科电子的技术支持团队获取进一步的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度变化导致电阻值不稳定 | 使用耐温范围更广的电阻器或增加散热措施 |
    | 高频信号下噪声过大 | 选用更低噪声级别的电阻器或改进电路设计 |
    | 长期使用后电阻值漂移 | 定期进行校准检查并更换老旧部件 |

    总结和推荐


    总体而言,Type R系列金属膜固定电阻器凭借其高精度、稳定的电气性能和广泛的工作温度范围,在众多高精度应用中表现出色。如果你正在寻找能够满足严格要求的电阻器,Type R系列是一个值得考虑的选择。基于其卓越的性能和广泛的适用性,我们强烈推荐使用这款产品。

YR1B1K4CC参数

参数
电阻值 1.4KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

YR1B1K4CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B1K4CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B1K4CC YR1B1K4CC数据手册

YR1B1K4CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2385 ¥ 2.0273
2000+ $ 0.171 ¥ 1.4533
20000+ $ 0.1642 ¥ 1.3959
40000+ $ 0.155 ¥ 1.3178
100000+ $ 0.1428 ¥ 1.2138
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2027.3
