HF6 56

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: Signal Relay 12VDC 2A SPDT(16x9.4x10.5)mm SMD
供应商型号: 655-HF656
供应商: Mouser
标准整包数: 1

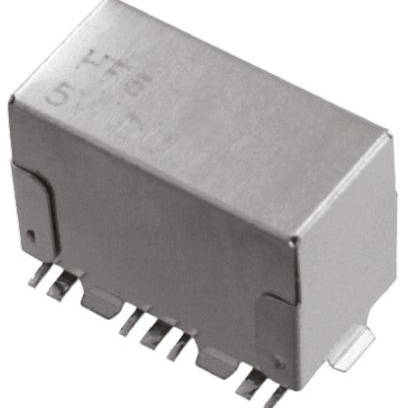

TE CONNECTIVITY 其他继电器 HF6 56

HF6 56概述


    产品简介


    HF6 Relay(高频继电器)
    HF6 Relay 是一款高频率信号继电器,适用于电信、信号和射频应用领域。该继电器具备宽泛的频率范围(从直流到6GHz),提供50欧姆阻抗,尺寸小巧(16x7.6x10mm)。它配备了一个单刀双掷(1 Form C)接触点,能够在浸没清洗过程中保持清洁。此外,它的功耗非常低,不超过140mW。典型的应用场景包括测试设备(ATE)、无线基站和天线、无线基础设施以及射频功率放大器等。

    技术参数


    - 频率范围:DC 到 6GHz
    - 阻抗:50欧姆
    - 外形尺寸:16x7.6x10mm
    - 接触类型:1 Form C(1 切换接触)
    - 最大切换电压:220VDC / 250VAC
    - 额定电流:2A
    - 连续电流限制:2A
    - 最大连续RF功率(20°C时):50W(2.5GHz时)
    - 最小切换电压:100μV
    - 初始接触电阻:<100mΩ(10mA/30mV)
    - 操作时间:典型值 3ms,最大 5ms
    - 释放时间:无并联二极管时典型值 2ms,最大 5ms;有并联二极管时典型值 4ms,最大 6ms
    - 触点弹跳时间:最大 3ms
    - 设置/复位脉冲持续时间:最小 20ms
    - 机械寿命:10^7 次操作
    - 线圈电压范围:3至24VDC
    - 线圈型号:单稳态,双稳态,一卷,两卷

    产品特点和优势


    HF6 Relay 具备以下显著特点和优势:
    1. 宽频带适用:从直流到6GHz的宽泛频率范围使其适用于多种通信设备。
    2. 高性能接触:采用银镀金接触材料,具有较低的初始接触电阻,保证了良好的电气性能。
    3. 低功耗设计:最大功耗仅140mW,符合节能要求。
    4. 小型化设计:小巧的外形使其适用于空间有限的设计。
    5. 多变型态:不同类型的线圈和接触配置,满足多样化需求。

    应用案例和使用建议


    应用案例:
    - 测量和测试设备(ATE):HF6 Relay可以用于各种自动测试设备,如无线通信测试仪。
    - 无线基站和天线:在基站设备中,HF6 Relay可以作为信号切换的关键部件。
    - 无线基础设施:可用于各类无线基础设施中的信号管理。
    使用建议:
    1. 在选择具体型号时,需根据实际工作电压和电流需求进行匹配。
    2. 确保在高频率应用中达到预期的隔离和插入损耗指标。
    3. 使用前必须重置触点位置,确保其在正确的状态。

    兼容性和支持


    兼容性:
    HF6 Relay 可以与其他电子元器件和设备轻松集成。其 SMT(表面贴装技术)终端类型方便安装。
    支持和维护:
    制造商提供了详细的产品手册和技术支持,同时产品符合RoHS/ELV、中国RoHS、REACH标准。有关更多详细信息,可参考制造商提供的在线资源。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:接触电阻过高。
    解决方案:检查安装过程是否正确,确认接触面干净且无氧化。

    2. 问题:操作时间过长。
    解决方案:确认线圈电压在额定范围内,检查线圈连接是否有松动。

    总结和推荐


    综合评估:
    HF6 Relay凭借其宽泛的频率范围、低功耗、高性能接触等特点,在通信和射频应用领域表现出色。其小体积、多样化的配置使其成为同类产品的佼佼者。
    推荐:
    鉴于其优异的性能和广泛的适用性,我们强烈推荐HF6 Relay用于需要高可靠性、低功耗和高频信号处理的应用场合。

HF6 56参数

参数
开关功能 -
继电器类型 -
长*宽*高 16mm*7.5mm*9.4mm
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

HF6 56厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HF6 56数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY HF6 56 HF6 56数据手册

HF6 56封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.312 ¥ 244.57
10+ $ 22.1076 ¥ 205.4901
25+ $ 20.952 ¥ 194.7488
50+ $ 20.1204 ¥ 187.0191
100+ $ 18.7635 ¥ 174.4068
250+ $ 17.3145 ¥ 160.9383
400+ $ 16.6215 ¥ 154.4969
库存: 1419
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 244.57
