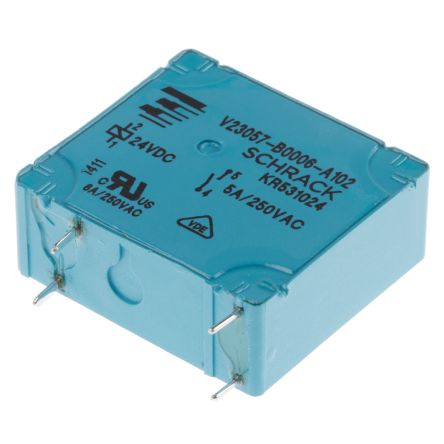

V23057B6A102

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, Card E系列, 24V 直流线圈电压, 切换电流5A, 单刀单掷
供应商型号: 1641390
供应商: 海外现货
标准整包数: 20
TE CONNECTIVITY 其他继电器 V23057B6A102

V23057B6A102概述


    产品简介


    Schrack通用继电器
    Schrack通用继电器是一款用于印刷电路板(PCB)的微型继电器,适用于各种通用控制应用。该继电器提供单极双掷(1 form C, CO)和单极单掷(1 form A, NO)两种触点配置选项,额定电流为8A(或5A),具有较高的电气隔离能力,能够承受高达4000V的电压。Schrack继电器广泛应用于输入输出模块、加热控制和定时系统等领域。

    技术参数


    触点数据
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:8A (1 form C), 5A (1 form A)
    - 极限闭合电流:最大15A,持续时间不超过4秒,占空比10%
    - 切断容量:最大2000VA (1 form C), 1250VA (1 form A)
    - 触点材料:AgCdO、AgNi0.15、AgNi20
    线圈数据
    - 线圈电压范围:6至110VDC
    - 典型线圈电阻:如上表格所示(参见"Coil Versions"表)
    其他数据
    - 绝缘强度:1000Vrms(触点间),4000Vrms(触点和线圈间)
    - 材料合规性:符合欧盟RoHS/ELV、中国RoHS、REACH标准,不含卤素
    - 工作温度范围:-40°C 至 +70°C
    - 防护等级:IEC 61810 RTIII - 洗涤防护
    - 安装距离:5mm
    - 重量:14g
    - 耐热焊锡性能:IEC 60068-2-20,260°C/5s

    产品特点和优势


    Schrack继电器以其出色的电气隔离能力和广泛的适用范围脱颖而出。它提供了多种触点配置选项,满足不同应用需求。此外,该继电器还具备防水性能,能够适应恶劣的环境条件。采用RoHS标准的材料,确保了环保和安全。

    应用案例和使用建议


    典型应用
    - 输入输出模块:Schrack继电器可用作接口模块,实现信号的可靠传输。
    - 加热控制:由于其高耐压和高电流承载能力,非常适合用于加热系统的开关控制。
    - 定时系统:Schrack继电器可以实现精确的定时控制,确保系统稳定运行。
    使用建议
    - 在安装过程中,请确保电路板上的触点对齐正确,避免短路。
    - 使用时,请注意环境温度不要超过+70°C,以防止过热损坏。
    - 定期检查焊接点,确保良好的电气连接。

    兼容性和支持


    Schrack继电器与大多数标准PCB设计兼容,可通过TE Connectivity的官方网站获得详细的安装指南和技术支持。若需更多信息,可联系TE的客户服务团队。

    常见问题与解决方案


    常见问题与解决办法
    1. 问题:继电器无法正常操作
    - 解决方法:检查供电电压是否在指定范围内,确认线圈连接正确无误。
    2. 问题:触点损坏
    - 解决方法:确保负载不超过额定值,避免过度电流导致触点烧毁。
    3. 问题:安装不稳定
    - 解决方法:仔细检查安装螺丝和夹具是否拧紧,必要时请重新进行焊接。

    总结和推荐


    Schrack通用继电器以其卓越的技术参数和广泛的适用范围,成为市场上非常受欢迎的产品之一。它在多种应用中的稳定性和可靠性得到了广泛应用的认可。对于需要高电流承载能力和良好电气隔离的应用,我们强烈推荐使用Schrack继电器。

V23057B6A102参数

参数
开关功能 -
继电器类型 -
长*宽*高 28mm*10.4mm*25.1mm
安装方式 PCB安装,通孔安装

V23057B6A102厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23057B6A102数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23057B6A102 V23057B6A102数据手册

V23057B6A102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 134.397
40+ ¥ 131.7086
80+ ¥ 129.0743
库存: 0
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 0
直接购买
