JJCHLUJ100NCPMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: On-Mom SPST-NC 0.35N 50000Cycles 50000Cycles 1mA(DC) 贴片安装,黏合安装
供应商型号: 2911519
供应商: 海外现货
标准整包数: 10

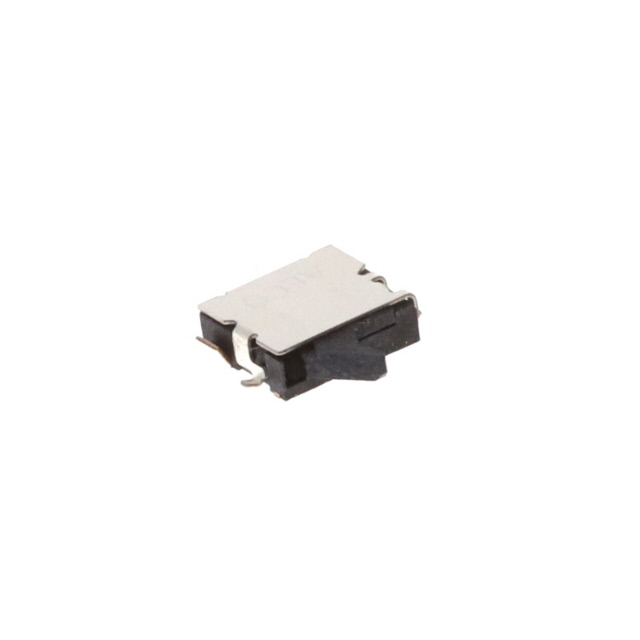

TE CONNECTIVITY 限位开关 JJCHLUJ100NCPMRTR

JJCHLUJ100NCPMRTR概述

    JJC 系列——检测开关

    产品简介


    TE Connectivity 推出了其 JJC 系列检测开关,该系列因其多种设计选项(包括水平或垂直触发方式以及鸥翼型、J 型引脚和通孔安装可能性)而适合广泛应用。该系列检测开关可提供多种尺寸,从而适用于从汽车到电信的各种应用场合。JJC 系列 — 检测开关的基本介绍涵盖了该产品的主要功能和应用场景,包括但不限于汽车、仪器仪表、白色家电和电信等领域。

    技术参数


    以下是 JJC 系列检测开关的技术规格和性能参数:
    - 额定电流:最小 50µA,3VDC;最大 1mA,5VDC
    - 接触电阻:最大 ±Ω
    - 绝缘电阻:最小 100MΩ @ 100VDC
    - 耐压强度:100VAC/1 分钟
    - 操作力:最大 35gF
    - 行程:1.15mm
    - 使用寿命:50,000 次循环
    - 工作温度范围:-10℃ 至 60℃
    - 存储温度范围:-40℃ 至 85℃

    产品特点和优势


    JJC 系列检测开关具备以下几个显著特点和优势:
    - 紧凑型设计:适用于空间受限的应用场景。
    - 双向操作:提高了系统的灵活性。
    - 无卤素和铅:符合 RoHS 标准,环保且对健康友好。
    - 锐敏检测感觉:确保精确的操作反馈。
    这些特性使其在数字相机、笔记本电脑和汽车行业中有广泛应用,并增强了其市场竞争力。

    应用案例和使用建议


    根据手册中提供的应用实例,JJC 系列检测开关已成功应用于数字相机、笔记本电脑及汽车等多个领域。例如,在笔记本电脑中,JJC 系列开关用于检测盖子的开闭状态,确保系统能够正确响应用户的操作。建议在使用时,注意保持良好的散热条件,避免高温导致的性能下降。此外,正确选择焊接温度和时间,以保证可靠性和耐用性。

    兼容性和支持


    JJC 系列检测开关与常见的 PCB 设计兼容,其推荐的焊接温度和时间条件确保了良好的焊接效果。TE Connectivity 提供全面的支持和服务,包括技术咨询和售后维护,帮助客户更好地理解和使用该系列产品。

    常见问题与解决方案


    1. 开关接触不良
    - 解决方案:检查焊接点是否有缺陷,必要时重新焊接。
    2. 操作力过大
    - 解决方案:确认操作力是否超出规定范围,调整设备以符合要求。
    3. 高温损坏
    - 解决方案:严格控制焊接温度不超过 260℃,并确保适当的散热措施。

    总结和推荐


    总体而言,JJC 系列检测开关以其紧凑的设计、高可靠性、多样化的安装方式以及广泛的应用范围成为市场上非常受欢迎的选择。尤其适用于对环境要求较高的应用场合。综上所述,强烈推荐将 JJC 系列检测开关用于需要高精度检测和可靠性的各种设备中。

JJCHLUJ100NCPMRTR参数

参数
最小行程 -
操作力 0.35N
开关功能 On-Mom
开关配置 SPST-NC
执行器角度 -
电流额定值 1mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJCHLUJ100NCPMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJCHLUJ100NCPMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJCHLUJ100NCPMRTR JJCHLUJ100NCPMRTR数据手册

JJCHLUJ100NCPMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
